| ← Ступицы и тормозные барабаны передних бездисковых колес (вариант) | Ступицы дисковых колес заднего (среднего) моста → |

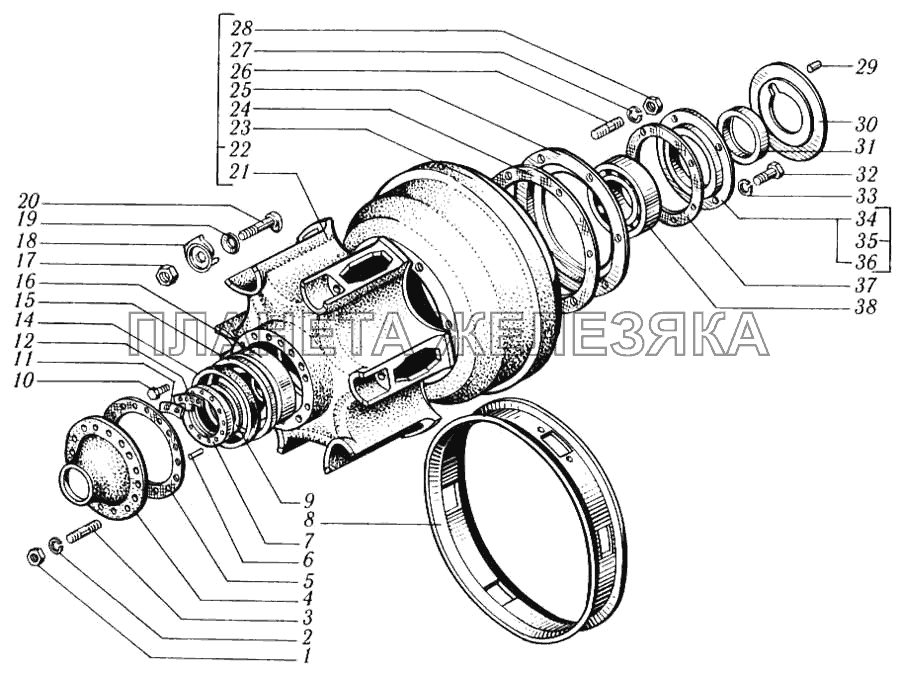

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 6504-3104006-10 |
Ступица бездискового колеса в сборе (взамен могут устанавливаться ступицы задних дисковых колес: 256Б1-3104006-10-правая и 256Б1-3104007-10-левая) Подробнее |
|
||
| 650401-3104006 |
Ступица бездискового колеса в сборе (взамен могут устанавливаться ступицы задних дисковых колес: 256Б1С-3104006-10-правая и 256Б1С-3104007-10-левая) Подробнее |
|
||
 |
1 | 250561-П29 |
Гайка М16х1,5 Подробнее |
|
| 2 | 252139-П2 |
Шайба 16 пружинная Подробнее |
|
|
| 3 | 310465 |
Шпилька М16х2х22 М16х1,5х28 Подробнее |
|
|
| 4 | 200-2403072-01 |
Фланец полуоси заднего моста Подробнее |
|
|
| 5 | 200-2403048-Б |
Прокладка фланца полуоси Подробнее |
|
|
| 6 | 250Б-3104072 |
Заглушка Подробнее |
|
|
| 7 | 256Б-3104077 |
Гайка Подробнее |
|
|
| 8 | 8,0В-20-3107060 |
Кольцо проставочное Подробнее |
|
|
| 9 | 256Б-3104079 |
Шайба опорная Подробнее |
|
|
| 10 | 201454-П29 |
Болт М8х1,25х16 Подробнее |
|
|
| 11 | 256Б-3104094 |
Пластина стопорная Подробнее |
|
|
| 12 | 256Б-3104093 |
Стопор гайки Подробнее |
|
|
| 14 | 255Б-3104036 |
Манжета Подробнее |
|
|
| 14 | 255БС-3104036 |
Манжета ступицы Подробнее |
|
|
| 15 | 256Б1-3104039 |
Кольцо упорное Подробнее |
|
|
| 16 | 7718АК |
Подшипник роликовый наружный Подробнее |
|
|
 |
17 | 5335-3101040 |
Гайка крепления колеса Подробнее |
|
| 18 | 5335-3101051 |
Прижим крепления заднего колеса Подробнее |
|
|
| 19 | 255Б-3104092 |
Шайба стопорная Подробнее |
|
|
| 20 | 255Б-3104008-11 |
Болт крепления колеса Подробнее |
|
|
| 21 | 6504-3104015-01 |
Ступица колеса Подробнее |
|
|
| 21 | 6504-3104015-03 |
Ступица колеса (может быть установлена взамен 6504-3104015-01) Подробнее |
|
|
| 22 | 6504-3104010-10 |
Ступица заднего колеса с тормозным барабаном Подробнее |
|
|
| 23 | 255Б-3502070-Б2 |
Барабан тормозной Подробнее |
|
|
| 24 | 255-3502077-Б |
Прокладка Подробнее |
|
|
| 25 | 255Б-3502076-Б |
Маслоуловитель тормозного барабана Подробнее |
|
|
| 26 | 215718-П29 |
Шпилька М18х2,5х22 М18х1,5х30 Подробнее |
|
|
| 27 | 252140-П2 |
Шайба 18 пружинная Подробнее |
|
|
 |
28 | 250563-П29 |
Гайка М18х1,5 Подробнее |
|
| 29 | 200-3104083 |
Штифт Подробнее |
|
|
| 30 | 256Б-3502061 |
Маслоотражатель Подробнее |
|
|
| 31 | 257-3104082 |
Кольцо упорное подшипника ступицы Подробнее |
|
|
 |
32 | 201458-П29 |
Болт М8х1,25х25 Подробнее |
|
| 33 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 34 | 6505-3104035-01 |
Стакан сальника Подробнее |
|
|
| 35 | 6504-3104034 |
Сальник со стаканом в сборе Подробнее |
|
|
| 36 | 210-3104036 |
Сальник с пружиной Подробнее |
|
|
| 37 | 255Б-3104045 |
Прокладка уплотнительная крышки Подробнее |
|
|
| 38 | 7718К |
Подшипник роликовый Подробнее |
|
