| ← Установка опрокидывающего механизма с одним цилиндром | Насос одноцилиндрового опрокидывающего механизма → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 6510-8603010 |

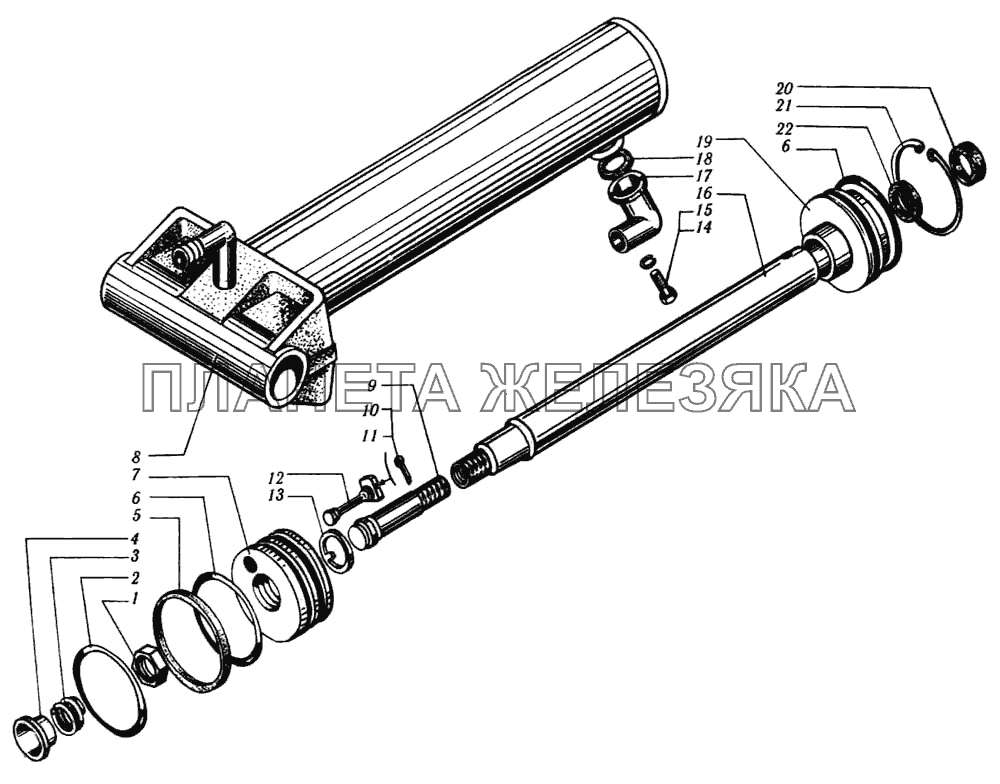

Гидроцилиндр опрокидывающего механизма в сборе Подробнее |
|
||
| 6510-8603030 |
Поршень с перепускным клапаном Подробнее |
|
||
| 1 | 6510-8603047 |
Гайка Подробнее |
|
|
| 2 | 6510-8603053 |
Кольцо защитное Подробнее |
|
|
| 3 | 6510-8603045 |
Пружина Подробнее |
|
|
| 4 | 6510-8603044 |
Втулка Подробнее |
|
|
| 5 | 6510-8603037 |
Манжета 1-180х160-5 Подробнее |
|
|
| 6 | 6510-8603038 |
Кольцо 170-180-58-2-2 Подробнее |
|
|
| 7 | 6510-8603031 |
Поршень Подробнее |
|
|
| 8 | 6510-8603012 |
Цилиндр с опорной головкой Подробнее |
|
|
| 9 | 6510-8603043 |
Упор Подробнее |
|
|
| 10 | 258041-П29 |
Шплинт разводной 3х32 Подробнее |
|
|
| 11 | 6510-8603033 |
Кольцо ограничительное Подробнее |
|
|
| 12 | 6510-8603032 |
Клапан перепускной Подробнее |
|
|
| 13 | 6510-8603046 |
Шайба стопорная Подробнее |
|
|
 |
14 | 201499-П29 |
Болт М10х1,5х30 Подробнее |
|
| 15 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 16 | 6510-8603041 |
Шток Подробнее |
|
|
| 17 | 6510-8609101 |
Фланец Подробнее |
|
|
| 18 | 6510-8609102 |
Прокладка Подробнее |
|
|
| 19 | 6510-8603050-10 |
Крышка цилиндра правая Подробнее |
|
|
| 20 | 6510-8603054 |
Грязесъемник 2х70 Подробнее |
|
|
| 21 | 6510-8603059 |
Кольцо упорное Подробнее |
|
|
| 22 | 6510-8603036 |
Манжета 1-85х70-6 Подробнее |
|
