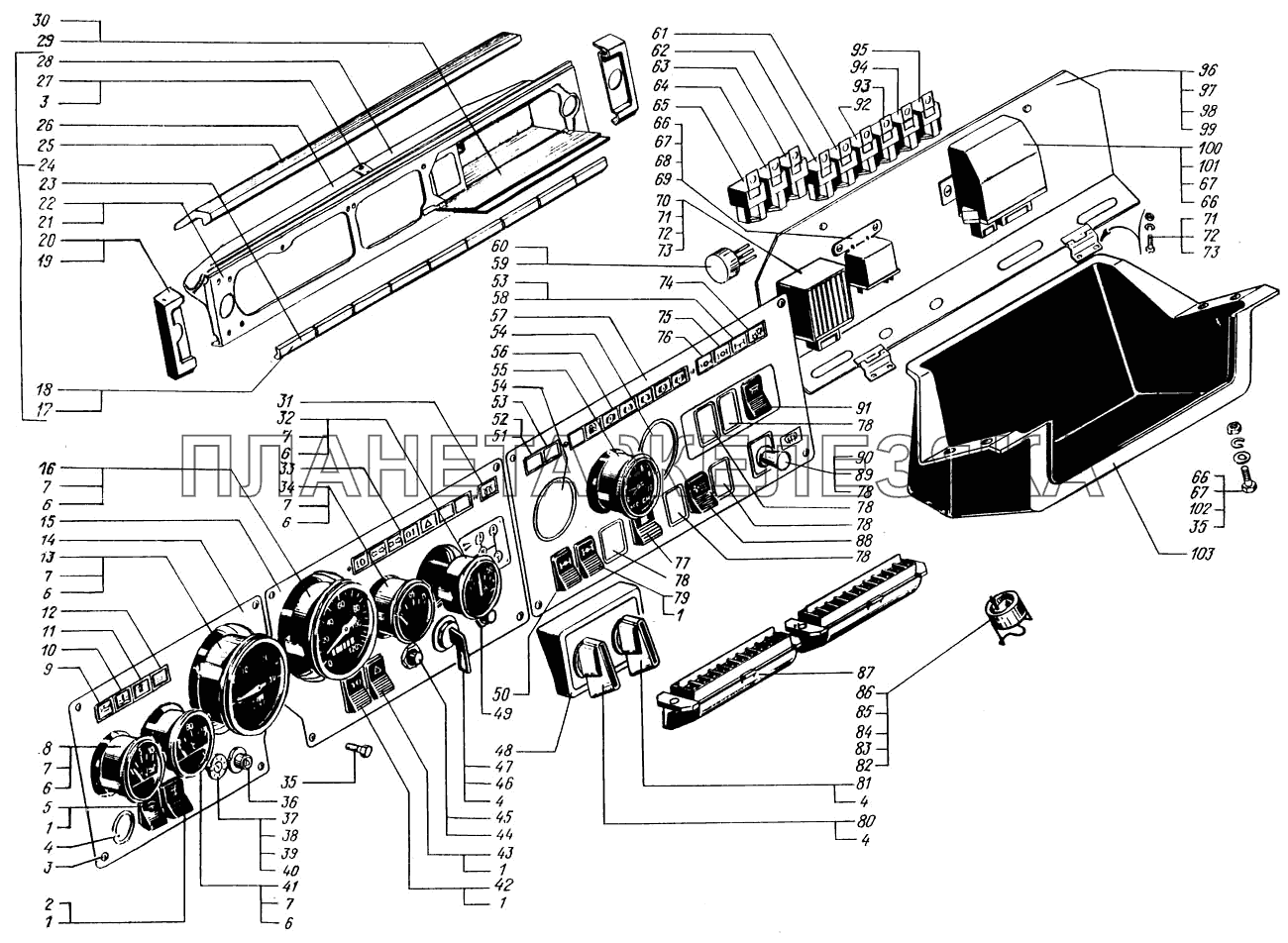

Панель приборов КрАЗ-65055| ← Схема электрооборудования | Устройство седельно-сцепное → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 201418-П29 |
Болт М6х1х16 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 250-5301290-20 |
Держатель декоративного канта Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 250-5325176-10 |
Скоба крепления боковой накладки Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 250-8108060-10 |
Рукав обдува бокового стекла двери Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 6437-3801042 |
Щиток приборов левый в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 643701-3801042 |
Щиток приборов левый в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 643701-3801044 |
Щиток приборов средний в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 6443-3801040 |
Щиток приборов правый в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 6443-3801044 |
Щиток приборов средний в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 64431-3801044 |
Щиток приборов средний в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 64431-5325010 |
Панель с приборами в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 65053-5325010-30 |
Панель с приборами в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 650531-3801040 |
Щиток приборов правый в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 650531-5325010-10 |
Панель с приборами в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 65055-3801040 |
Щиток приборов правый в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 65055-5325010 |
Панель с приборами в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 250-3710015-01 |
Рамка выключателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | П150-3709000-14.10 |
Переключатель электростеклоомывателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 349203 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 651001-3709060 |
Заглушка выключателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | П147-3709000-09.09 |
Переключатель электростеклоочистителя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | А24-2 |
Лампа Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | ЛВ211-3714329 |
Патрон ламп освещения приборов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | УК170М-3810010-У-ХЛ |
Приемник указателя давления масла Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 2212.3803010-23 |
Лампа контрольная падения давления масла в двигателе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 2212.3803010-22 |
Лампа контрольная аварийной температуры охлаждающей жидкости Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 2212.3803010-24 |
Лампа контрольная засоренности масляного фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 2212.3803010-20 |
Лампа контрольная засоренности воздушного фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
13 | 2531.3813010 |
Тахометр Подробнее
Дополнительная информация:
|
|||||||||||||||
| 14 | 6437-5325017 |
Щиток левый Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 6437-5325162 |
Щиток средний Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
16 | 1211.3802010 |
Показывающий измерительный прибор спидометра Подробнее
Дополнительная информация:
|
|||||||||||||||
| 17 | 250-5301252 |
Кант декоративный левый Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 250-5301251 |
Кант декоративный левый Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 643-5325120 |
Накладка панели приборов угловая правая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 6437-5325121 |
Накладка панели приборов угловая левая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 6437-5301178-10 |
Панель приборов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 6437-5301178 |
Панель приборов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 250-5301250-30 |
Кант декоративный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 6437-5301180 |
Панель приборов с накладками Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 6437-5301360 |
Накладка панели приборов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 6437-5301365 |
Накладка панели приборов левая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 6437-5301367 |
Кронштейн крепления накладки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 6437-5301364 |
Накладка панели приборов правая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 6437-5303020 |
Дверца отсека Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 651-5325026 |
Крышка отсека Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 2212.3803010-17 |
Лампа контрольная включения ЭФУ Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | АП171А-3811010 |
Амперметр Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 2312.3803010-16 |
Блок контрольных ламп Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | УБ170М-3806010-У-ХЛ |
Приемник указателя уровня топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
35 | 201420-П29 |
Болт М6х1х20 Подробнее
Дополнительная информация:
|
|||||||||||||||
| 36 | 32.3710000 |
Выключатель аварийной сигнализации Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | ВК416Б-3709000-01 |
Выключатель света щитка приборов с реостатом Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 250-3709028-10 |
Ручка включателя света щитка приборов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | 250-3709026 |
Гайка выключателя света щитка приборов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | 242200-П29 |
Винт М4х0,7х6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | УК171М-3807010-У-ХЛ |
Приемник указателя температуры воды Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | П147-3709000-04.13 |
Переключатель противотуманных фар и заднего противотуманного света Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 43 | П147-3709000-06.16 |
Переключатель фонарей автопоезда и поворотной фары Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 44 | 260-7903015 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 45 | 11.3704000 |
Выключатель нагревателя топлива и ЭФУ Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 46 | 250-3708015 |
Гайка выключателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 47 | ВК354-3704000-0 |
Выключатель подогревателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 48 | 260-3710062 |
Кронштейн выключателей Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 49 | 11.3704000 |
Выключатель нагревателя топлива и ЭФУ Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 50 | П150-3709000-06.14 |
Переключатель блокировки межколесного дифференциала Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 51 | 2212.3803010-34 |
Лампа контрольная падения давления воздуха в шинах Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 52 | 2212.3803010-32 |
Лампа контрольная включения подогревателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 53 | 6510-3803060 |
Заглушка контрольной лампы Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 54 | 6510-3816060 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 55 | 1102.3830010-0 |
Манометр двухстрелочный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 56 | 2312.3803010-15 |
Блок контрольных ламп с диодами Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 57 | 6437-5325016 |
Щиток правый Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 58 | 2212.3803010-15 |
Лампа контрольная включения отбора мощности Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 59 | РС493-3803010-У-ХЛ |
Реле-прерыватель звукового сигнала заднего хода и стояночной тормозной системы Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 60 | РС493-3803010-У-ХЛ |
Реле-прерыватель звукового сигнала заднего хода и стояночной тормозной системы Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 61 | 11.3747000 |
Реле блокировки обмотки возбуждения генератора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 62 | 11.3747010 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 63 | 11.3747010 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 64 | 11.3747010 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 64 | 11.3747010 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 65 | 11.3747010 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 66 | 250508-П29 |
Гайка М6-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 67 | 252134-П2 |
Шайба 6 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 68 | 220103-П29 |
Винт М6х1х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 69 | РС530-3721000 |
Реле стартера Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 70 | 2622.3747000 |
Реле блокировки стартера Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 71 | 250464-П29 |
Гайка М5х0,8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 72 | 252133-П2 |
Шайба 5 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
73 | 220079-П29 |
Винт М5х0,8х14 Подробнее
Дополнительная информация:
|
|||||||||||||||
| 74 | 2212.3803010-35 |
Лампа контрольная включения демультипликатора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 75 | 2212.3803010-14 |
Лампа контрольная включения блокировки межосевого дифференциала Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 76 | 2212.3803010-13 |
Лампа контрольная включения блокировки межколесного дифференциала Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 77 | П147-3709000-02.13 |
Переключатель датчиков указателя уровня топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 78 | 250-5301235-10 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 79 | ВК343-3709000-01.35 |
Выключатель блокировки межосевого дифференциала Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 80 | П602-3709210-У-ХЛ |
Переключатель отключения трансмиссии Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 81 | П602-3709210-У-ХЛ |
Переключатель отключения трансмиссии Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 82 | 250458-П29 |
Гайка М3х0,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 83 | 252130-П2 |
Шайба 3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 84 | 252000-П29 |
Шайба 3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 85 | 221512-П29 |
Винт М3х0,5х28 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 86 | 250-3715020 |
Розетка переносной лампы 47К Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 87 | ПР112-3722000 |
Блок предохранителей освещения и потребителей Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 88 | П147-3709000-04.11 |
Переключатель режимов электродвигателей отопителя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 89 | П305-3709000 |
Переключатель света центральный П305 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 90 | 256-3709014-А |
Ручка переключателя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 91 | ВК343-3709000-01.08 |
Выключатель плафона кабины Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 92 | 11.3747010 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 93 | 11.3747010 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 94 | 11.3747010 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 95 | 11.3747010 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 96 | 6437-3747018 |
Кронштейн реле Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
97 | 201456-П29 |
Болт М8х1,25х20 Подробнее
Дополнительная информация:
|
|||||||||||||||
| 98 | 252135-П2 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 99 | 250510-П29 |
Гайка М8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 100 | РС951А-3726010-У-ХЛ |
Реле-прерыватель указателей поворота Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 101 | 220105-П29 |
Винт М6х1х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 102 | 252037-П29 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 103 | 6510-5303014-01 |
Ящик вещевой Подробнее
Дополнительная информация:
|
|
