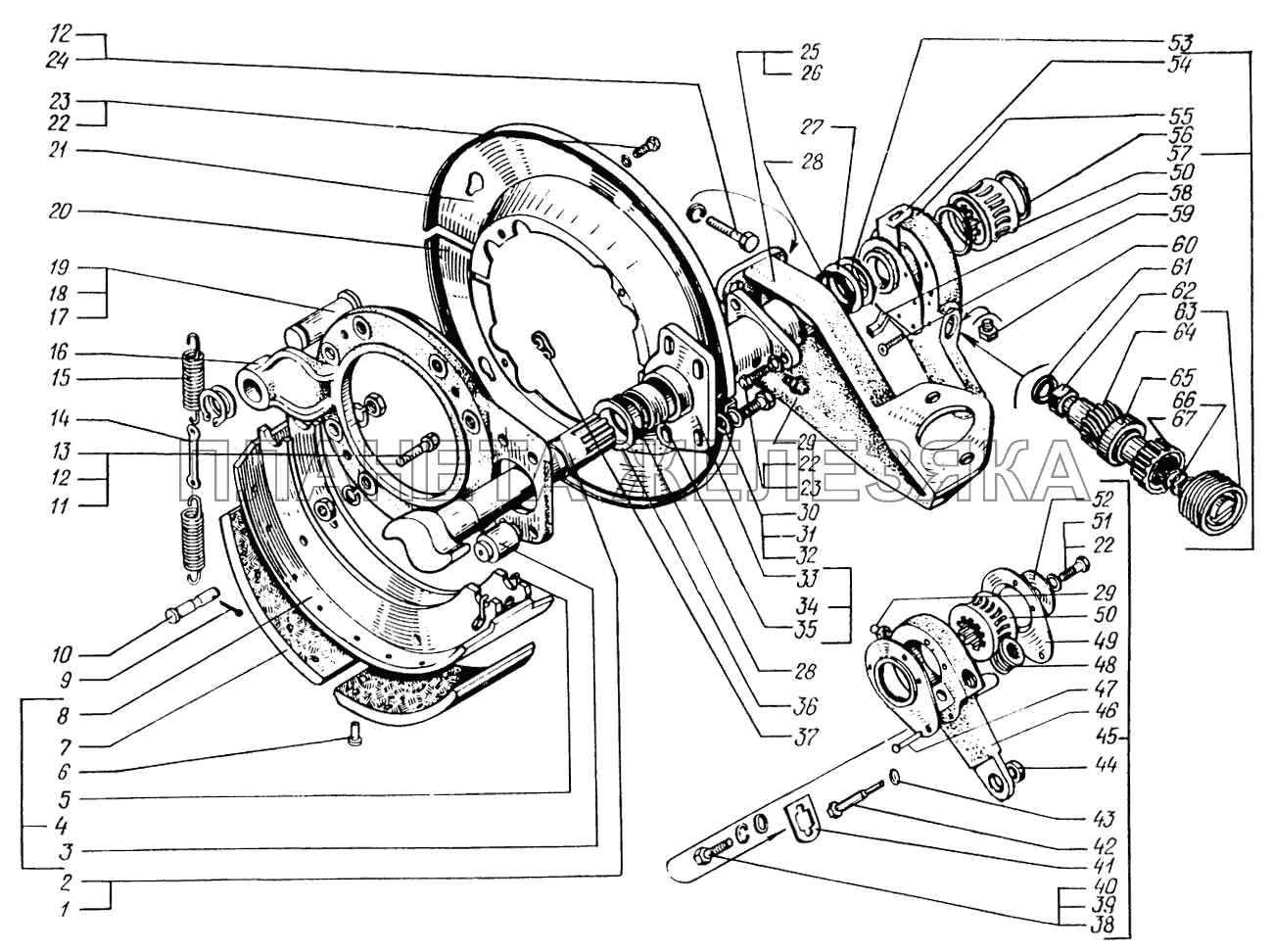

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
220079-П29 |
Винт М5х0,8х14 Подробнее |
||
| 252133-П2 |
Шайба 5 пружинная Подробнее |
|
||
| 64431-3502192 |
Втулка Подробнее |
|
||
| ЫК-2.781.016СБ |
Датчик ДСК-1 Подробнее |
|
||
| 1 | 6505-3502110 |
Кулак разжимной правый Подробнее |
|
|
| 2 | 6505-3502111 |
Кулак разжимной левый Подробнее |
|
|
| 3 | 250Б-3502109 |
Ролик колодки Подробнее |
|
|
| 4 | 6505-3502090 |
Колодка с накладками в сборе Подробнее |
|
|
| 4 | 6505-3502090-01 |
Колодка в сборе Подробнее |
|
|
| 5 | 250Б-3502112 |
Стопор ролика Подробнее |
|
|
| 6 | 346953-П |
Заклепка Подробнее |
|
|
| 7 | 6505-3502105 |
Накладка колодки Подробнее |
|
|
| 8 | 6505-3502095 |
Колодка Подробнее |
|
|
| 9 | 258053-П29 |
Шплинт разводной 4х25 Подробнее |
|
|
| 10 | 250Б-3502098 |
Палец пружины Подробнее |
|
|
 |
11 | 250561-П29 |
Гайка М16х1,5 Подробнее |
|
| 12 | 252139-П2 |
Шайба 16 пружинная Подробнее |
|
|
| 13 | 202149-П29 |
Болт М16х1,5х60 Подробнее |
|
|
| 14 | 250Б-3502036 |
Звено пружины Подробнее |
|
|
| 15 | 214Б-3502035-Б |
Пружина колодок Подробнее |
|
|
| 16 | 6505-3502015 |
Суппорт Подробнее |
|
|
| 16 | 6505-3502015-10 |
Суппорт Подробнее |
|
|
| 17 | 250Б-3502134 |
Кольцо стопорное 6х32 Подробнее |
|
|
| 18 | 345056-П29 |
Шайба оси колодок Подробнее |
|
|
| 19 | 250Б-3502132 |
Ось колодок Подробнее |
|
|
| 20 | 6505-3502151-01 |
Диск защитный верхний левый Подробнее |
|
|
| 20 | 65055-3502151-01 |
Диск защитный нижний Подробнее |
|
|
| 21 | 6505-3502150-01 |
Диск защитный верхний правый Подробнее |
|
|
| 21 | 65055-3502150-01 |
Диск защитный верхний Подробнее |
|
|
| 22 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
23 | 201499-П29 |
Болт М10х1,5х30 Подробнее |
|
| 24 | 202145-П29 |
Болт М16х1,5х45 Подробнее |
|
|
| 25 | 260-3519175 |
Кронштейн левый Подробнее |
|
|
| 25 | 65055-3519175 |
Кронштейн левый Подробнее |
|
|
| 26 | 260-3519174 |
Кронштейн правый Подробнее |
|
|
| 26 | 65055-3519174 |
Кронштейн правый Подробнее |
|
|
| 27 | 200-3501160-А |
Прокладка регулировочная Подробнее |
|
|
| 28 | 250Б-3502128 |
Кольцо 038-046-46-2-2 Подробнее |
|
|
 |
29 | 264020-П29 |
Масленка 1/8" Подробнее |
|
 |
30 | 252016-П29 |
Шайба 14 Подробнее |
|
| 31 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
 |
32 | 201587-П29 |
Болт М14х2х35 Подробнее |
|
| 33 | 6505-3502122 |
Труба Подробнее |
|
|
| 34 | 6505-3502120 |
Труба разжимного кулака со втулками Подробнее |
|
|
| 35 | 255Б-3501126-Б2 |
Втулка кронштейна малая Подробнее |
|
|
| 36 | 250Б-3502129 |
Шайба Подробнее |
|
|
| 37 | 6510-3501192 |
Заглушка Подробнее |
|
|
| 38 | 201454-П29 |
Болт М8х1,25х16 Подробнее |
|
|
| 39 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 40 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 41 | 256Б-3501154-10 |
Пластина стопорная Подробнее |
|
|
| 42 | 256Б-3501142-20 |
Ось червяка Подробнее |
|
|
| 43 | 260305-П29 |
Заглушка 16 Подробнее |
|
|
| 44 | 256Б-3501139-01 |
Втулка Подробнее |
|
|
| 45 | 256Б-3501136-02 |
Рычаг регулировочный в сборе Подробнее |
|
|
| 46 | 256Б-3501138-11 |
Корпус рычага Подробнее |
|
|
| 47 | 252607-П2 |
Заклепка 5х46 Подробнее |
|
|
| 48 | 256Б-3501141 |
Червяк рычага Подробнее |
|
|
| 49 | 256Б-3501143-10 |
Крышка корпуса рычага Подробнее |
|
|
| 50 | 256Б-3501140-10 |
Шестерня рычага Подробнее |
|
|
| 50 | 6510-3501140 |
Колесо червячное Подробнее |
|
|
 |
51 | 201495-П29 |
Болт М10х1,5х20 Подробнее |
|
| 52 | 210Т-3501155-01 |
Шайба упорная Подробнее |
|
|
| 53 | 200-3501161-А |
Прокладка регулировочная Подробнее |
|
|
| 54 | 6510-3501143 |
Крышка корпуса с приводом Подробнее |
|
|
| 55 | 6510-3501138 |
Корпус рычага Подробнее |
|
|
| 56 | 6510-3501175 |
Кольцо 045-050-030-2-2 Подробнее |
|
|
| 57 | 6510-3501136 |
Рычаг регулировочный в сборе Подробнее |
|
|
| 58 | 6510-3501163 |
Рейка-толкатель Подробнее |
|
|
| 59 | 231577-П29 |
Винт М5х10 Подробнее |
|
|
 |
60 | 262541-П29 |
Пробка КГ 1/8" Подробнее |
|
| 61 | 256Б-3570136 |
Кольцо 010-014-25-2-2 Подробнее |
|
|
| 62 | 6510-3501141 |
Червяк с полумуфтой Подробнее |
|
|
| 63 | 6510-3501148 |
Пробка-фиксатор Подробнее |
|
|
| 64 | 6510-3501142 |
Червяк Подробнее |
|
|
| 65 | 6510-3501167 |
Полумуфта неподвижная Подробнее |
|
|
| 66 | 6510-3501162 |
Пружина Подробнее |
|
|
| 67 | 6510-3501166 |
Полумуфта подвижная Подробнее |
|
