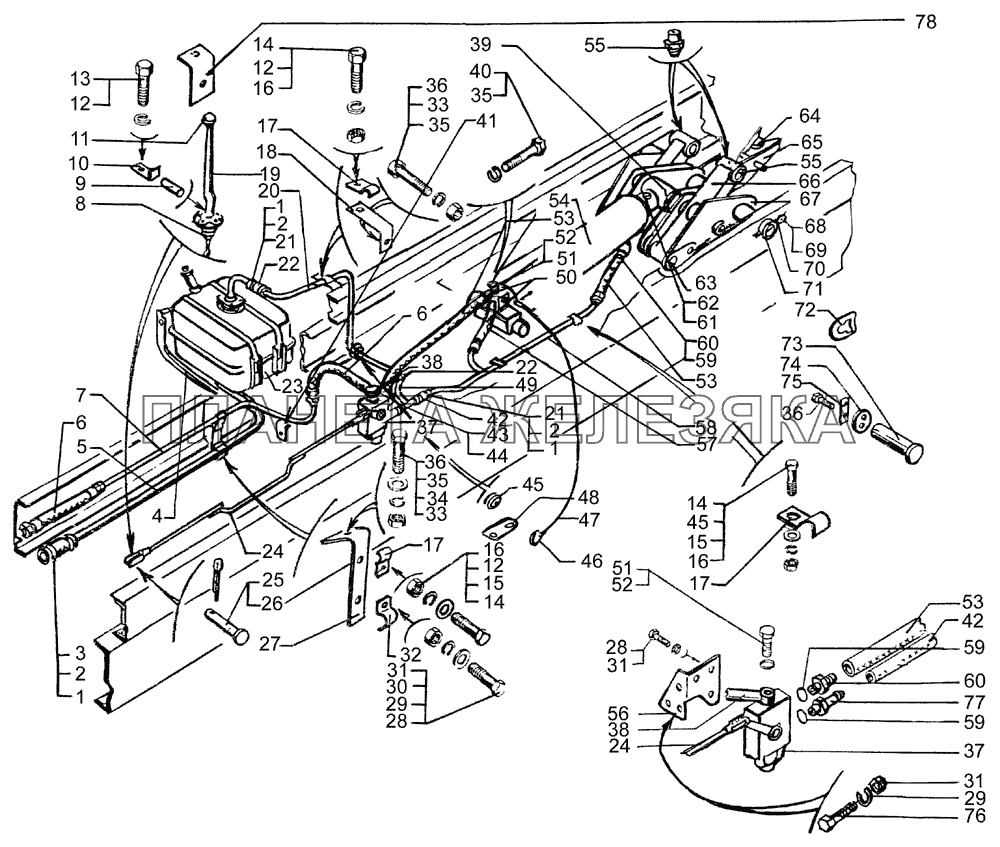

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201551 |
Болт М12-6gx65 Подробнее |
|
||
| 258025 |
Шплинт 2,5х20 Подробнее |
|
||
| 260-1102106 |
Прокладка кронштейна Подробнее |
|
||
| 260046 |
Палец 8х60 Подробнее |
|
||
| 4595531084 |
Гайка М10-6Н Подробнее |
|
||
| 65034-8602062 |
Палец тяги Подробнее |
|
||
| 65034-8603094 |
Крышка задней опоры Подробнее |
|
||
| 6505-8608100 |
Хомут Подробнее |
|
||
| 1 | 250-1303027 |
Лента стяжного хомута Подробнее |
|
|
| 2 | 212А-8101092 |
Пряжка хомута Подробнее |
|
|
| 3 | 258080 |
Шплинт 5,6х25 Подробнее |
|
|
| 4 | 6505-8608090 |
Кронштейн крепления масляного бака Подробнее |
|
|
| 5 | 65055-8609040 |
Трубка Подробнее |
|
|
| 6 | 6510-8609090 |
Рукав высокого давления Подробнее |
|
|
| 7 | 65055-8609055-10 |
Трубка высокого давления Подробнее |
|
|
| 8 | 6510-5130094-10 |
Уплотнитель пола Подробнее |
|
|
| 9 | 6510-8606048-10 |
Ось Подробнее |
|
|
| 10 | 6510-8606097-10 |
Стопор оси Подробнее |
|
|
| 11 | 256Б1-1702159 |
Рукоятка Подробнее |
|
|
| 12 | 252135 |
Шайба 8,65Г.029 Подробнее |
|
|
| 13 | 201456 |
Болт М8х1,25х20 Подробнее |
|
|
| 14 | 201458 |
Болт М8х1,25х25 Подробнее |
|
|
 |
15 | 252005 |
Шайба 8,4 Подробнее |
|
| 16 | 250510 |
Гайка М8х1,25 Подробнее |
|
|
| 17 | 6505-8609064 |
Скоба Подробнее |
|
|
| 18 | 65055-8609063 |
Кронштейн Подробнее |
|
|
| 19 | 65055-6606015 |
Рычаг управления насосом Подробнее |
|
|
| 20 | 65055-8609150-10 |
Трубка сливная Подробнее |
|
|
| 21 | 212А-8101090 |
Лента стяжная хомута Подробнее |
|
|
| 22 | 65055-8609116 |
Рукав Подробнее |
|
|
| 23 | 6125С4-8608008-000 |
Бак масляный Подробнее |
|
|
| 24 | 65034-8606056 |
Тяга управления гидрораспределителем Подробнее |
|
|
| 25 | 260058 |
Палец 10х30 Подробнее |
|
|
| 26 | 258039 |
Шплинт 3,2х20 Подробнее |
|
|
| 27 | 65055-8609047 |
Кронштейн Подробнее |
|
|
| 28 | 201497 |
Болт М10х25 Подробнее |
|
|
| 29 | 250512 |
Гайка М10х1,5 Подробнее |
|
|
| 30 | 252039 |
Шайба 10 Подробнее |
|
|
| 31 | 252136 |
Шайба 10,2 Подробнее |
|
|
| 32 | 6505-8609048 |
Скоба Подробнее |
|
|
| 33 | 250514 |
Гайка М12 Подробнее |
|
|
| 33 | 4595531087 |
Гайка М12-6Н Подробнее |
|
|
| 34 | 252045 |
Шайба 12 Подробнее |
|
|
| 35 | 252137 |
Шайба 12 ОТ Подробнее |
|
|
| 36 | 201540 |
Болт М12х30 Подробнее |
|
|
| 37 | 65034-8607008-10 |
Гидрораспределитель с кронштейном Подробнее |
|
|
| 38 | 65034-8609097 |
Переходник с накидкой гайкой Подробнее |
|
|
| 39 | 65034-8603049 |
Опора цилиндра верхняя Подробнее |
|
|
 |
40 | 201544 |
Болт М12х1,75х40 Подробнее |
|
| 41 | 65034-8609046 |
Кронштейн трубки Подробнее |
|
|
| 42 | 65034-8609118 |
Рукав Подробнее |
|
|
| 43 | 252038 |
Шайба 8 Подробнее |
|
|
| 44 | 65055-8609060 |
Рукав Подробнее |
|
|
| 45 | 255-3408038 |
Втулка Подробнее |
|
|
| 46 | 260-1310398 |
Кольцо Подробнее |
|
|
| 47 | 65055-8609062 |
Трос с ушком Подробнее |
|
|
| 48 | 6505-2403047 |
Пластина стопорная Подробнее |
|
|
| 49 | 65055-8609160 |
Тройник Подробнее |
|
|
| 50 | 65055-8609138 |
Трубка высокого давления Подробнее |
|
|
| 51 | 53А-2201122-01 |
Кольцо уплотнительное Подробнее |
|
|
| 52 | 65055-8607087 |
Болт полый Подробнее |
|
|
| 53 | 65034-8609282 |
Рукав высокого давления Подробнее |
|
|
| 54 | 65034-8603011 |
Цилиндр опрокидывающего механизма Подробнее |
|
|
| 55 | 264020 |
Масленка К1/8" Подробнее |
|
|
| 56 | 65034-8607274-01 |
Кронштейн гидрораспределителя Подробнее |
|
|
| 57 | 65055-8609119 |
Рукав Подробнее |
|
|
| 58 | 65055-8609140 |
Трубка сливная Подробнее |
|
|
| 59 | 256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 Подробнее |
|
|
| 60 | 65034-8607034 |
Штуцер Подробнее |
|
|
| 61 | 200987 |
Болт М20х1,5х120 Подробнее |
|
|
| 62 | 250640 |
Гайка М20х1,5 Подробнее |
|
|
| 63 | 65034-8602060 |
Палец тяги Подробнее |
|
|
| 64 | 65034-8606033 |
Скоба стопора Подробнее |
|
|
| 65 | 65034-8606020 |
Стопор Подробнее |
|
|
| 66 | 65034-8602080 |
Плечо опрокидывающего механизма со втулками Подробнее |
|
|
| 67 | 65034-8602010 |
Балансир опрокидывающего механизма Подробнее |
|
|
| 68 | 201587 |
Болт М14х2х35 Подробнее |
||
| 69 | 252138 |
Шайба 14,2 Подробнее |
|
|
| 70 | 220В-8602050-13 |
Стопор пальца Подробнее |
|
|
| 71 | 65034-8602034 |
Ось балансира Подробнее |
|
|
| 72 | 65034-8602059 |
Шайба замковая Подробнее |
|
|
| 73 | 65034-8602064 |
Палец балансира Подробнее |
|
|
| 74 | 65034-8602057 |
Кольцо фиксирующее Подробнее |
|
|
| 75 | 65034-8602058 |
Пластина стопорная Подробнее |
|
|
| 76 | 201499 |
Болт М10х30 Подробнее |
|
|
| 77 | 65055-8607048 |
Штуцер сливной Подробнее |
|
|
| 78 | 6510-8606066-10 |
Кронштейн Подробнее |
|
