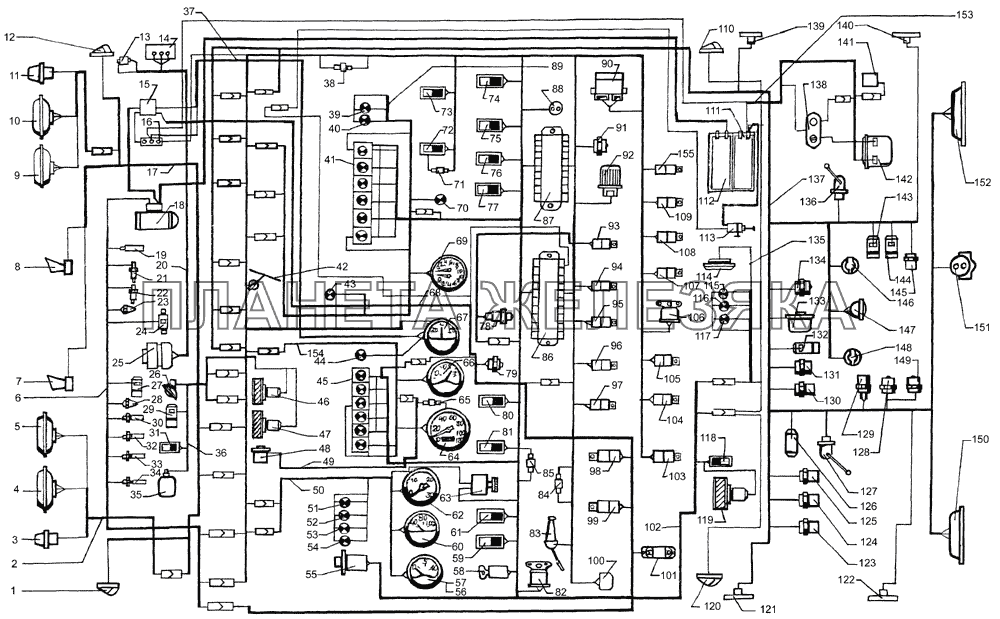

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | УП 101-В |
Указатель поворота боковой Подробнее |
|
|
| 2 | 65055-3724120-10 |
Жгут проводов фар Подробнее |
|
|
 |
3 | 26.3726 |
Указатель поворота передний Подробнее |
|
 |
4 | 342.3711 |
Фара головная Подробнее |
|
| 5 | ФГ152-А |
Фара противотуманная Подробнее |
|
|
| 6 | 65055-3724268 |
Жгут проводов по двигателю Подробнее |
|
|
| 7 | С307Д-01 |
Сигнал звуковой электрический Подробнее |
|
|
| 8 | С306Д-01 |
Сигнал звуковой заднего хода Подробнее |
|
|
| 9 | ФГ152-А |
Фара противотуманная Подробнее |
|
|
|
|
10 | 342.3711 |
Фара головная Подробнее |
|
|
|
11 | 26.3726 |
Указатель поворота передний Подробнее |
|
| 12 | УП 101-В |
Указатель поворота боковой Подробнее |
|
|
| 13 | 113.3733.000 |
Фильтр радиопомех Подробнее |
|
|
| 14 | Регулятор напряжения |
Регулятор напряжения Подробнее |
|
|
 |
15 | 111.3722 |
Блок предохранителей центральный Подробнее |
|
 |
16 | 15.3723 |
Панель соединительная Подробнее |
|
| 17 | 6437-3724012-12 |
Жгут проводов освещения Подробнее |
|
|
| 18 | 25.3708-20 |
Стартер Подробнее |
|
|
| 19 | 661.3710-01 |
Термореле Подробнее |
|
|
| 20 | 260-7905010-01 |
Жгут проводов генератора Подробнее |
|
|
| 21 | 13.3839 |
Датчик засорённости воздушного фильтра Подробнее |
|
|
| 22 | ТМ100-В |
Датчик указателя температуры воды Подробнее |
|
|
| 23 | 111.3740 |
Свеча штифтовая Подробнее |
|
|
| 24 | 11.3741 |
Электромагнитный топливный клапан электрофакельного устройства Подробнее |
|
|
 |
25 | 1702.3771 |
Генератор Подробнее |
|
| 26 | ПД308-Б |
Фонарь подкапотной подсветки Подробнее |
|
|
 |
27 | 151.3747 |
Электромагнит клапана Подробнее |
|
| 28 | 111.3740 |
Свеча штифтовая Подробнее |
|
|
| 29 | 674179 |
Электроклапан противоугонного устройства Подробнее |
|
|
| 30 | ТМ 111-3808000 |
Датчик аварийной температуры воды Подробнее |
|
|
| 31 | 2802.3829 |
Выключатель моторного тормоза Подробнее |
|
|
| 32 | Датчик загрязненности |
Датчик загрязненности масляного фильтра Подробнее |
|
|
| 33 | 2602.3829 |
Датчик аварийного давления масла Подробнее |
|
|
 |
34 | ММ370 |
Датчик указателя давления масла Подробнее |
|
| 35 | 1112.5208-02 |
Электроомыватель Подробнее |
|
|
| 36 | 65055-3724089-01 |
Жгут проводов переднего щита Подробнее |
|
|
| 37 | 6437-3724068-01 |
Жгут проводов силовой Подробнее |
|
|
 |
38 | 3403.3747 |
Диод разделительный Подробнее |
|
| 39 | 2212.3808-14 |
Лампа контрольная влючения блокировки межосевого дифференциала Подробнее |
|
|
| 40 | 2212.3803-13 |
Лампа контрольная включения блокировки межколесного дифференциала Подробнее |
|
|
| 41 | 2312.3803-15 |
Блок контрольных ламп с диодами Подробнее |
|
|
| 42 | 34.5205 |
Электростеклоочиститель Подробнее |
|
|
| 43 | 2212.3803-35 |
Лампа контрольная включения демультипликатора Подробнее |
|
|
| 44 | 2212.3803-09 |
Лампа сигнализации включения противотуманной фары Подробнее |
|
|
| 45 | 2312.3803-16 |
Блок контрольных ламп Подробнее |
|
|
| 46 | ДП77-24/90 |
Электродвигатель отопителя Подробнее |
|
|
| 47 | ДП77-24/90 |
Электродвигатель отопителя Подробнее |
|
|
 |
48 | ПД8093-2 |
Датчик спидометра Подробнее |
|
| 49 | 6437-7905012-02 |
Жгут проводов электроспидометра Подробнее |
|
|
| 50 | 6437-3724055-01 |
Жгут проводов приборного щитка левого Подробнее |
|
|
| 51 | 2212.3803-20 |
Лампа контрольная засоренности воздушного фильтра Подробнее |
|
|
| 52 | 2212.3803-24 |
Лампа контрольная засоренности масляного фильтра Подробнее |
|
|
| 53 | 2212.3803-22 |
Лампа контрольная аварийной температуры охлаждающей жидкости Подробнее |
|
|
| 54 | 2212.3803-23 |
Лампа контрольная падения давления масла в двигателе Подробнее |
|
|
 |
55 | 245.3710-01 |
Выключатель аварийной сигнализации Подробнее |
|
| 56 | А24-2 |
Лампа Подробнее |
|
|
| 57 | 33.3810 |
Указатель давления масла Подробнее |
|
|
| 58 | ВЗА-01 |
Выключатель стартера Подробнее |
|
|
| 59 | ПКл.1-09.09 |
Переключатель стеклоочистителя Подробнее |
|
|
| 60 | 36-3807 |
Указатель температуры воды Подробнее |
|
|
| 61 | ПКл.2-14.10 |
Переключатель стеклоомывателя Подробнее |
|
|
 |
62 | 2531.3813 |
Тахометр электронный Подробнее |
|
| 63 | ВК416-Б-01 |
Выключатель освещения приборов Подробнее |
|
|
| 64 | ПА 8090 |
Спидометр электронный Подробнее |
|
|
| 65 | ПР118-Б-01 |
Предохранитель Подробнее |
|
|
 |
66 | 34.3806 |
Указатель уровня топлива Подробнее |
|
| 67 | АП111-Б |
Амперметр Подробнее |
|
|
| 68 | 65055-3724145 |
Жгут проводов ЭФУ Подробнее |
|
|
| 69 | 1901.3830 |
Манометр двухстрелочный Подробнее |
|
|
| 70 | 2212.3803-32 |
Лампа контрольная включения подогревателя Подробнее |
|
|
| 71 | 3403.3747000 |
Диод разделительный Подробнее |
|
|
| 72 | ПКл.1-06.12 |
Переключатель электромуфты вентилятора Подробнее |
|
|
| 73 | ПКл.1-06.08 |
Включатель плафона Подробнее |
|
|
| 74 | ПКл.1-04.11 |
Переключатель режимов электродвигателей отопителя Подробнее |
|
|
| 75 | ПКл.1-02.13 |
Переключатель датчиков уровня топлива Подробнее |
|
|
| 76 | ВКл.1БС-01.35 |
Включатель блокировки межосевого дифференциала Подробнее |
|
|
| 77 | ПКл.2-14.14 |
Выключатель блокировки межколесного дифференциала Подробнее |
|
|
| 78 | 3842.3710-08.39 |
Выключатель дистанционного включения «массы» Подробнее |
|
|
 |
79 | 11.3704-01 |
Выключатель ЭФУ Подробнее |
|
| 80 | ПКл.1-06.16 |
Переключатель знака автопоезда Подробнее |
|
|
| 81 | ПКл.1-04.03 |
Переключатель противотуманных фар и заднего противотуманного огня Подробнее |
|
|
 |
82 | 733.3747-10 |
Зуммер Подробнее |
|
| 83 | БВК-12 |
Переключатель комбинированный Подробнее |
|
|
|
|
84 | 3403.3747 |
Диод разделительный Подробнее |
|
|
|
85 | 3403.3747 |
Диод разделительный Подробнее |
|
| 86 | Пр112 |
Блок предохранителей освещения Подробнее |
|
|
| 87 | Пр112 |
Блок предохранителей освещения Подробнее |
|
|
| 88 | 47К |
Розетка переносной лампы Подробнее |
|
|
| 89 | 64372-3724057 |
Жгут проводов правого щитка Подробнее |
|
|
| 90 | РС951-А |
Реле поворотов Подробнее |
|
|
 |
91 | 6312.3747 |
Реле блокировки демультипликатора Подробнее |
|
| 92 | 2622.3747 |
Устройство блокировки стартера Подробнее |
|
|
| 93 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
| 94 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
| 95 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
| 96 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
| 97 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
| 98 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
| 99 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
 |
100 | РС493 |
Реле прерыватель звукового сигнала Подробнее |
|
| 101 | СЭ300-8102100 |
Сопротивление дополнительное Подробнее |
|
|
| 102 | 65032-3724010 |
Жгут проводов основной Подробнее |
|
|
| 103 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
| 104 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
| 105 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
 |
106 | 738.3747-20 |
Реле стартера Подробнее |
|
| 107 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
| 108 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
| 109 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
|
| 110 | 26.3712-10 |
Фонарь габаритный передний Подробнее |
|
|
| 111 | 6СТ-190А |
Батарея аккумуляторная Подробнее |
|
|
| 112 | 6СТ-190А |
Батарея аккумуляторная Подробнее |
|
|
| 113 | ВМ-1212.3737-07 |
Выключатель массы дистанционный Подробнее |
|
|
| 114 | ПК201-Д2 |
Плафон Подробнее |
|
|
 |
115 | УП101-В |
Указатель поворота боковой Подробнее |
|
|
|
116 | УП101-В |
Указатель поворота боковой Подробнее |
|
|
|
117 | УП101-В |
Указатель поворота боковой Подробнее |
|
| 118 | 5102.3709 |
Переключатель дополнительного отопителя Подробнее |
|
|
| 119 | 196.3730000 |
Электродвигатель дополнительного отопителя Подробнее |
|
|
| 120 | 26.3712-10 |
Фонарь габаритный передний Подробнее |
|
|
| 121 | 4422.3731-01 |
Фонарь габаритный Подробнее |
|
|
| 122 | 4422.3731-01 |
Фонарь габаритный Подробнее |
|
|
| 123 | 2702.3829 |
Датчик включателя стояночного тормоза Подробнее |
|
|
| 124 | 2702.3829 |
Датчик включателя стояночного тормоза Подробнее |
|
|
| 125 | 2702.3829 |
Датчик включателя стояночного тормоза Подробнее |
|
|
| 126 | А01.03.000-01 |
Нагревательный элемент осушителя воздуха Подробнее |
|
|
| 127 | 5212.3827-10 |
Датчик уровня топлива Подробнее |
|
|
| 128 | ВАК-010 |
Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора Подробнее |
|
|
| 129 | 2802.3829 |
Выключатель моторного тормоза Подробнее |
|
|
| 130 | 2702.3829 |
Датчик включателя стояночного тормоза Подробнее |
|
|
| 131 | ВК-403 |
Датчик сигнализации включения демультипликатора Подробнее |
|
|
|
|
132 | 151.3747 |
Электромагнит клапана Подробнее |
|
 |
133 | 1101.3843 |
Датчик скорости Подробнее |
|
| 134 | ВАК-010 |
Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора Подробнее |
|
|
| 135 | 260-3724050-23 |
Жгут проводов освещения дополнительный Подробнее |
|
|
| 136 | 4402.3827 |
Датчик указателя уровня топлива Подробнее |
|
|
| 137 | 64431-3724030-21 |
Жгут проводов по лонжерону Подробнее |
|
|
| 138 | Щиток подогревателя |
Щиток подогревателя «Вебасто» Подробнее |
|
|
| 139 | 4422.3731-01 |
Фонарь габаритный Подробнее |
|
|
| 140 | 4422.3731-01 |
Фонарь габаритный Подробнее |
|
|
| 141 | DBW-300 |
Отопительный прибор подогревателя «Вебасто» DBW-300 Подробнее |
|
|
| 142 | Блок управления подогревателя |
Блок управления подогревателя «Вебасто»* Подробнее |
|
|
| 143 | 11.3745 |
Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала Подробнее |
|
|
| 144 | 11.3745 |
Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала Подробнее |
|
|
| 145 | ВАК-010 |
Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора Подробнее |
|
|
| 146 | ПС 326 |
Розетка прицепа дополнительная Подробнее |
|
|
| 147 | 781-3711-010 |
Фара рабочая Подробнее |
|
|
| 148 | ПС 325 |
Розетка прицепа основная Подробнее |
|
|
| 149 | ВАК-010 |
Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора Подробнее |
|
|
| 150 | 7452.3716-10 |
Фонарь задний Подробнее |
|
|
| 151 | ПС 400 |
Розетка переносной лампы Подробнее |
|
|
| 152 | 7452.3716-10 |
Фонарь задний Подробнее |
|
|
| 153 | 65055-3724164-11 |
Жгут проводов Вебасто Подробнее |
|
|
| 154 | 6437-3724056-01 |
Жгут проводов приборного щитка среднего Подробнее |
|
|
| 155 | 11.3747 |
Реле электромуфты вентилятора Подробнее |
|
