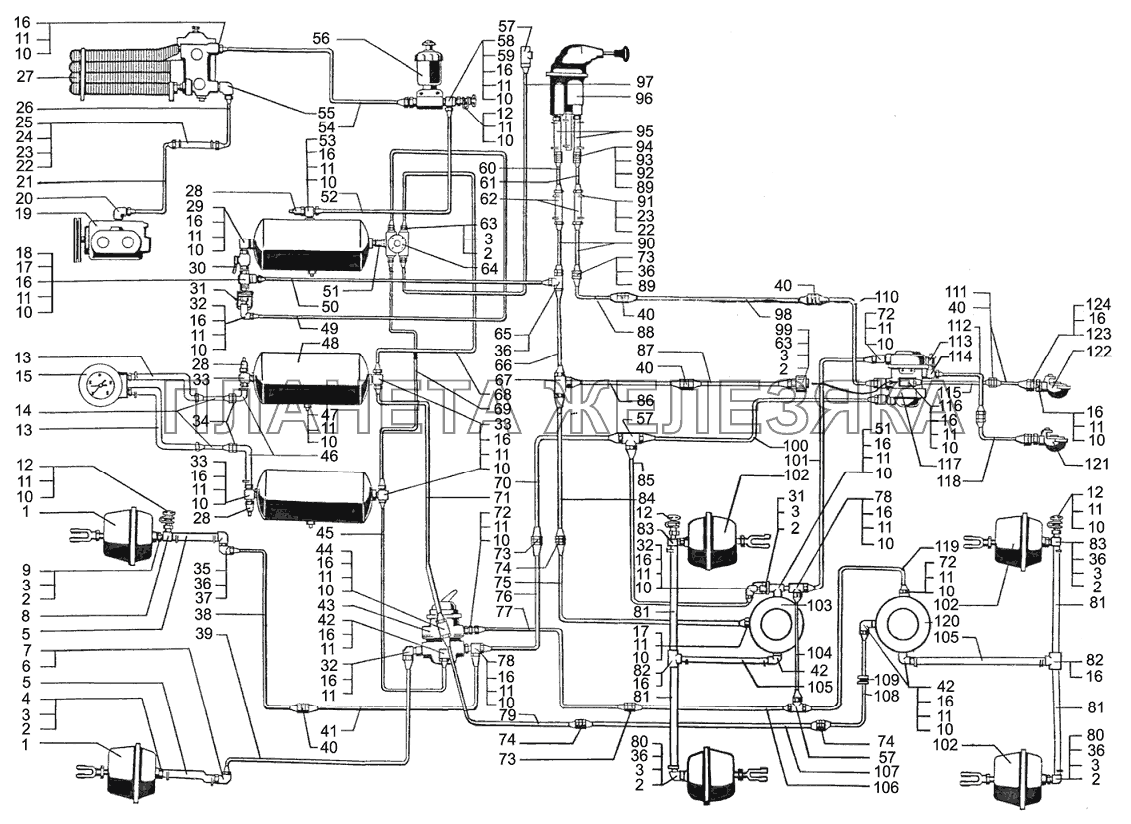

Воздухопроводы и аппараты тормозной системы КрАЗ-64372, 6133М6
| ← Установка запасного колеса | Схема электрооборудования → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
1 | 100-3519210-01 |
Камера тормозная задняя в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 2 | 256Б-6801127-01 |
Кольцо 014-018-25-2-2 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 6505-3506712 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 346821 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 255Б-3506061-03 |
Шланг к передней тормозной камере Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 250640 |
Гайка М20х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 347283 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 6444-3515326 |
Штуцер клапана контрольного вывода Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
9 | 314612 |
Штуцер К1/4"хМ16х1,5 Подробнее
Дополнительная информация:
|
|||||||||||||
| 10 | 256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 256Б1-3506017 |
Шайба уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 13.3515310 |
Клапан контрольного вывода в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 6443-3830026 |
Шланг к манометру Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 6443-3830046 |
Трубка к манометру Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 11.3830 |
Манометр двухстрелочный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 349507 |
Гайка М22х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 347509 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 260-3520030 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
19 | 161.3509012-20 |
Компрессор Подробнее
Дополнительная информация:
|
|||||||||||||
| 20 | 314541 |
Угольник ввертный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 260-3506201-30 |
Трубка от компрессора к влагомаслоотделителю передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 251086 |
Гайка М5х0,8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 220083 |
Винт М5-6gх22 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 250-3506531 |
Хомут шланга 22 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 255-3506211 |
Шланг соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 65032-3506204-20 |
Трубка от компрессора к влагомаслоотделителю задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 14.3512010 |
Влагомаслоотделитель с регулятором давления Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | ММ124Д-3810600 |
Датчик включения стояночной тормозной системы, падения давления воздуха 1-го контура, падения давления воздуха запасного контура Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 6510-3520030 |
Угольник разобщительного крана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 12.3520010 |
Кран разобщительный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
31 | 100-3562010 |
Клапан двухмагистральный в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 32 | 347264 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 347354 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 250513 |
Гайка М10х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 255Б-3506078 |
Угольник проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 349522 |
Гайка М16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 314537 |
Угольник К1/4"хМ16х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 65032-3506280 |
Трубка к правой передней тормозной камере передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 65032-3506281-10 |
Трубка к левой передней тормозной камере Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 314625 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 65032-3506283-20 |
Трубка к правой передней тормозной камере задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 347223 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 346345 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 5444-3506245 |
Трубка к нижней секции тормозного крана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 6443-3830028 |
Шланг к манометру Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 11.3513110 |
Клапан слива конденсата Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 260-3513015 |
Ресивер А40-280 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 65101-3506249 |
Трубка от четырехконтурного клапана к двух-магистральному клапану Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 6322-3506270 |
Трубка от двухмагистрального клапана к тройнику развода воздуха Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 347596 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 65032-3506207 |
Трубка к конденсационному ресиверу Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 260-3506018 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 65032-3506206-10 |
Трубка к регулятору давления Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 256Б1-3506095 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 11.3515150-11ХЛ |
Противозамерзатель в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 314538 |
Тройник 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 347383-П29 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 260В-3506090 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 256Б1-3506254-01 |
Трубка к крану ручного управления Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 255Б-3506254-01 |
Трубка подвода воздуха Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 250-1015383-01 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 347486 |
Штуцер проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 11.3515410 |
Клапан защитный четырехконтурный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 260-3506293-10 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 6322-3506320 |
Трубка питания регулятора тормозных сил среднего моста передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 346316 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | 5444-3506224 |
Трубка к ресиверу передних тормозов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 69 | 65101-3506228 |
Трубка к ресиверу задних тормозов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 63221-3506432 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 71 | 5444-3506241 |
Трубка к верхней секции тормозного крана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 72 | 347527 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 73 | 260-3506706 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 74 | 346835 |
Штуцер проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 75 | 63221-3506274 |
Трубка питания регулятора тормозных сил среднего моста задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 76 | 6443-3506286 |
Трубка от тормозного крана к регулятору тормозных сил среднего моста передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 77 | 6443-3506330-10 |
Трубка от тормозного крана к двухпроводному клапану передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 78 | 347381 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 79 | 65032-3506488 |
Трубка питания регулятора тормозных сил заднего моста передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 80 | 6505-3506708 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 81 | 6443-3506301 |
Шланг к тормозным камерам заднего моста Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 82 | 65032-3506713 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 83 | 65032-3506014 |
Тройник контрольного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 84 | 6322-3506321 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 85 | 6133M6-3506289-100 |
Трубка от тормозного крана к регулятору тормозных сил среднего моста, задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 86 | 6322-3506334 |
Трубка питания клапана двухпроводного привода, передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 87 | 63221-3506324-10 |
Трубка питания клапана 2-х проводного привода задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 88 | 6322-3506360 |
Трубка от ручного крана к двухпроводному клапану передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 89 | 252139 |
Шайба 16 ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 90 | 6444-3506254 |
Трубка крана ручного управления Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 91 | 250-3408118 |
Хомут шланга 18 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 92 | 252017 |
Шайба 16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 93 | 346871 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 94 | 250636 |
Гайка М16х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 95 | 65101-3506412 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
96 | 100-3537010 |
Кран тормозной обратного действия с ручным управлением в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 97 | 65101-3506251 |
Трубка к потребителям Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 98 | 6322-3506362-10 |
Трубка от ручного крана к двухпроводному клапану, средняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 99 | 11.3515510 |
Клапан обрыва в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 100 | 6133М6-3506346-100 |
Трубка от нижней секции тормозного крана к двухпроводному клапану Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 101 | 6322-3506344-10 |
Трубка от верхней секции тормозного крана к двухпроводному клапану Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 102 | 19.3519310-02 |
Камера тормозная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 103 | 11.3533010-50 |
Регулятор тормозных сил Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 104 | 6443-3506464-20 |
Трубка от тормозного крана к регулятору тормозных сил среднего моста Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 105 | 250-3506086-11 |
Шланг к задним тормозным камерам Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 106 | 63221-3506430 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 107 | 63221-3506434 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 108 | 65032-3506490-10 |
Трубка питания регулятора тормозных сил заднего моста задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 109 | 250-3408065 |
Втулка предохранительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 110 | 63221-3506368-10 |
Трубка от крана ручного управления к клапану 2-х проводного привода задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 111 | 6133M6-3506327-100 |
Трубка к соединительной головке магистрали питания задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 112 | 6133Ь6-3506373-100 |
Трубка к соединительной головке магистрали управления передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 113 | 346355 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
114 | ММ125Д |
Датчик сигнала торможения Подробнее
Дополнительная информация:
|
|||||||||||||
| 115 | 6133M6-3506326-100 |
Трубка к соединительной головке магистрали питания передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 116 | 347309 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
117 | 100-3522010 |
Клапан управления тормозной системой прицепа с двухпроводным приводом в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 118 | 6133М6-3506376-000 |
Трубка к соединительной головке магистрали управления задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 119 | 65032-3506477-20 |
Трубка от тормозного крана к регулятору тормозных сил заднего моста Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 120 | 11.3533010-40 |
Регулятор тормозных сил Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 121 | 11.3521411 |
Головка соединительная тип "Палм" Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 122 | 11.3521410 |
Головка соединительная магистрали питания тип "Палм" Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
123 | 252142 |
Шайба 22 Подробнее
Дополнительная информация:
|
|||||||||||||
| 124 | 65101-3520030 |
Штуцер Подробнее
Дополнительная информация:
|
|
