Номер детали |
Наименование детали |
|
|
|
1 |
6522-8505100-80 |

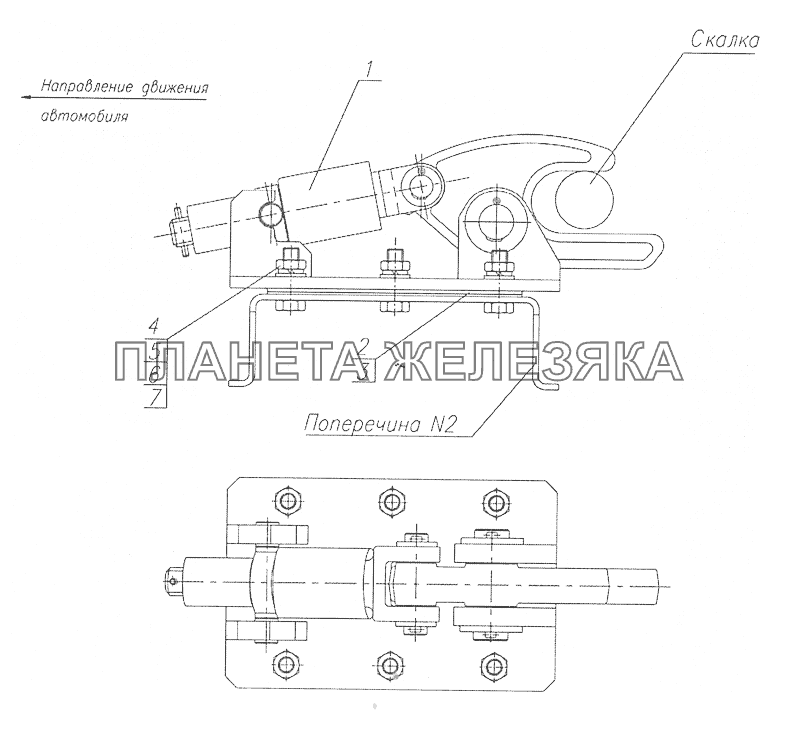

Фиксатор платформы
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
1 |
| Модель |
6522 |
| Группа |
Платформа |
| Подгруппа |
Запоры платформы |
| Порядковый номер детали |
100 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
65201-8505187 |
Пластина
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Модель |
65201 |
| Группа |
Платформа |
| Подгруппа |
Запоры платформы |
| Порядковый номер детали |
187 |
|
|
|
|
3 |
65201-8505188 |
Пластина
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
2 |
| Примечание |
Нет |
| Модель |
65201 |
| Группа |
Платформа |
| Подгруппа |
Запоры платформы |
| Порядковый номер детали |
188 |
|
|
|
|
4 |
1/13943/21 |
Болт М14х1,5-6gх45
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
5 |
1/07913/11 |
Гайка низкая М14х1,5-6Н
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
6 |
1/05201/01 |
Шайба плоская 14,8х26х3
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
7 |
1/05171/77 |
Шайба 14 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "6520-8600001-81, 6520-8600002-81, 6520-8600701-81, 6520-8600702-81 (6520-3902001-81 КДС)" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
