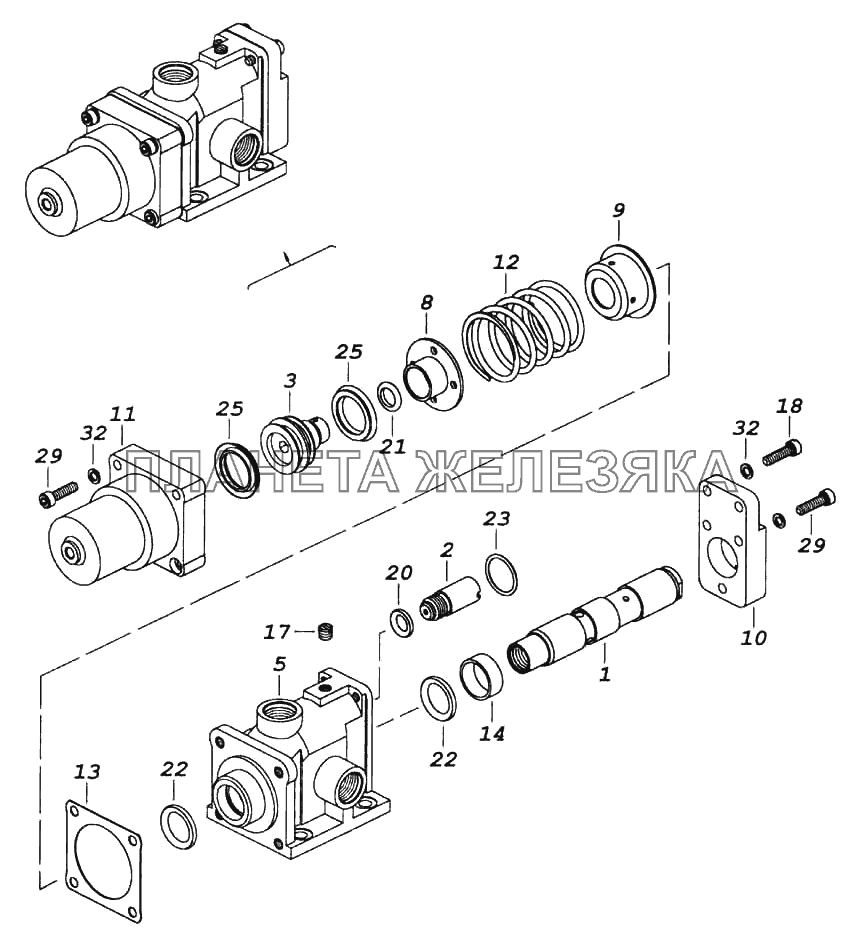

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6520-8607020-20 |
Золотник с предохранительным клапаном Подробнее |
|
|
| 2 | 6520-8607030-10 |
Клапан предохранительный Подробнее |
|
|
| 3 | 6520-8607040-10 |
Поршень Подробнее |
|
|
| 5 | 6520-8607011-20 |
Корпус Подробнее |
|
|
| 8 | 6520-8607015-20 |
Чашка Подробнее |
|
|
| 9 | 6520-8607018-20 |
Чашка Подробнее |
|
|
| 11 | 6520-8607013-10 |
Корпус пневмоцилиндра Подробнее |
|
|
| 12 | 6520-8607017-10 |
Пружина Подробнее |
|
|
| 13 | 6520-8607019-10 |
Прокладка Подробнее |
|
|
| 14 | 6520-8607026-10 |
Втулка Подробнее |
|
|
| 17 | НШ32СД.00.012 |
Пробка Подробнее |
|
|
| 18 | 6520-8607027-10 |
Винт М8-6gх30.88.35.05 Подробнее |
|
|
| 20 | ОГК 34-01.00.001-01 |
Кольцо Подробнее |
|
|
| 21 | ОГК 34-01.00.001-02 |
Кольцо Подробнее |
|
|
| 22 | ОГК 34-01.00.001-03 |
Кольцо Подробнее |
|
|
| 23 | ОГК 34-01.00.005 |
Кольцо Подробнее |
|
|
| 25 | ОГК 35-01.00.001 |
Манжета 1-050-3 Подробнее |
|
|
| 29 | Винт М8-6gх30.88.35.05 |
Винт М8-6gх30.88.35.05 Подробнее |
|
|
| 32 | Шайба 3 65Г.05 |
Шайба 3 65Г.05 Подробнее |
|
