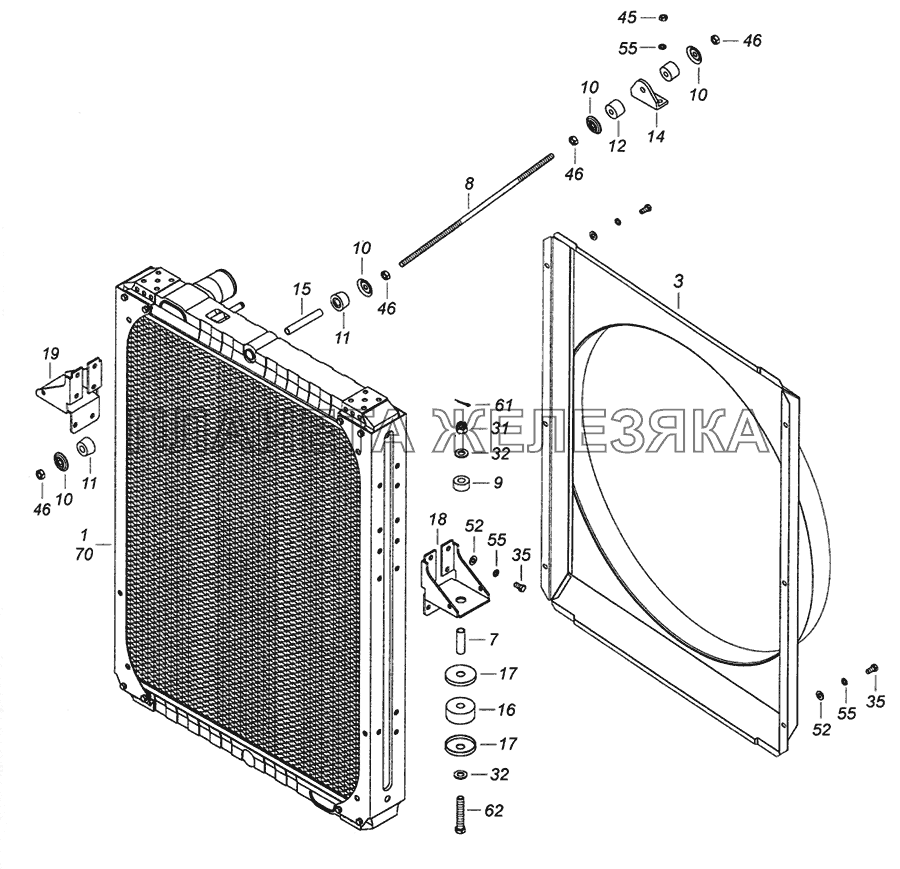

65201-1300023 Установка радиатора КамАЗ-6522 (Euro-2, 3)
| ← 6520-1300023 Установка радиатора | 65201-1300023 Установка радиатора → |
/210.gif "65201-1300023 Установка радиатора КамАЗ-6522 (Euro-2, 3)")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
1 | 6520-1301010-01 |
Радиатор в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 3 | 65201-1309012 |
Кожух вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 6520-1302031-76 |
Втулка распорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 6520-1302035 |
Тяга крепления радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 5320-1302037 |
Подушка крепления радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 5320-1302038 |
Чашка буфера тяги Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 6520-1302039 |
Буфер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 5320-1302040 |
Буфер тяги крепления радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 6520-1302048 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 6520-1302051 |
Трубка дистанционная Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
16 | 5320-1302060 |
Подушка подвески радиатора Подробнее
Дополнительная информация:
|
|||||||||||||
| 17 | 5320-1302062 |
Чашка подвески радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 6520-1302077-10 |
Кронштейн подвески радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 6520-1302078-10 |
Кронштейн подвески радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
20 | 6520-1303010-01 |
Рукав Подробнее
Дополнительная информация:
|
|||||||||||||
 |
21 | 6520-1303026-01 |
Рукав Подробнее
Дополнительная информация:
|
|||||||||||||
 |
22 | 5320-1303027-01 |
Рукав Подробнее
Дополнительная информация:
|
|||||||||||||
| 23 | 6520-1303028 |
Колено подводящего патрубка водяного трубопровода Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
24 | 6520-1303058 |
Патрубок подводящий водяного трубопровода Подробнее
Дополнительная информация:
|
|||||||||||||
 |
25 | 5320-1303063 |
Прокладка подводящего патрубка Подробнее
Дополнительная информация:
|
|||||||||||||
| 26 | 6520-1303076 |
Кронштейн крепления колена подводящего трубопровода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 5320-1311063-02 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 250977 |
Гайка М12х1,25-6Н ОСТ 37.001.108-93 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 252045 |
Шайба плоская 12х34 ОСТ 37.001.144-96 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 1/60432/21 |
Болт М8-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 1/61036/11 |
Гайка М12х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 1/05196/01 |
Шайба плоская 8х17 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 1/05166/77 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 1/05168/77 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 1/05170/77 |
Шайба 12 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 1/02634/60 |
Прокладка 22х28х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 1/07336/01 |
Шплинт 3х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 853081 |
Болт М12х1,25-6gх70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
63 | 864323 |
Пробка М22х1,5-6Н Подробнее
Дополнительная информация:
|
|||||||||||||
| 65 | 45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 45104998010590 |
Хомут ТОRRО 60-80/12-С7W1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | 45104998010690 |
Хомут ТОRRО70-90/12-С7W1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 45104130100300 |
Радиатор ТУ 37.373.086-89 Подробнее
Дополнительная информация:
|
|
