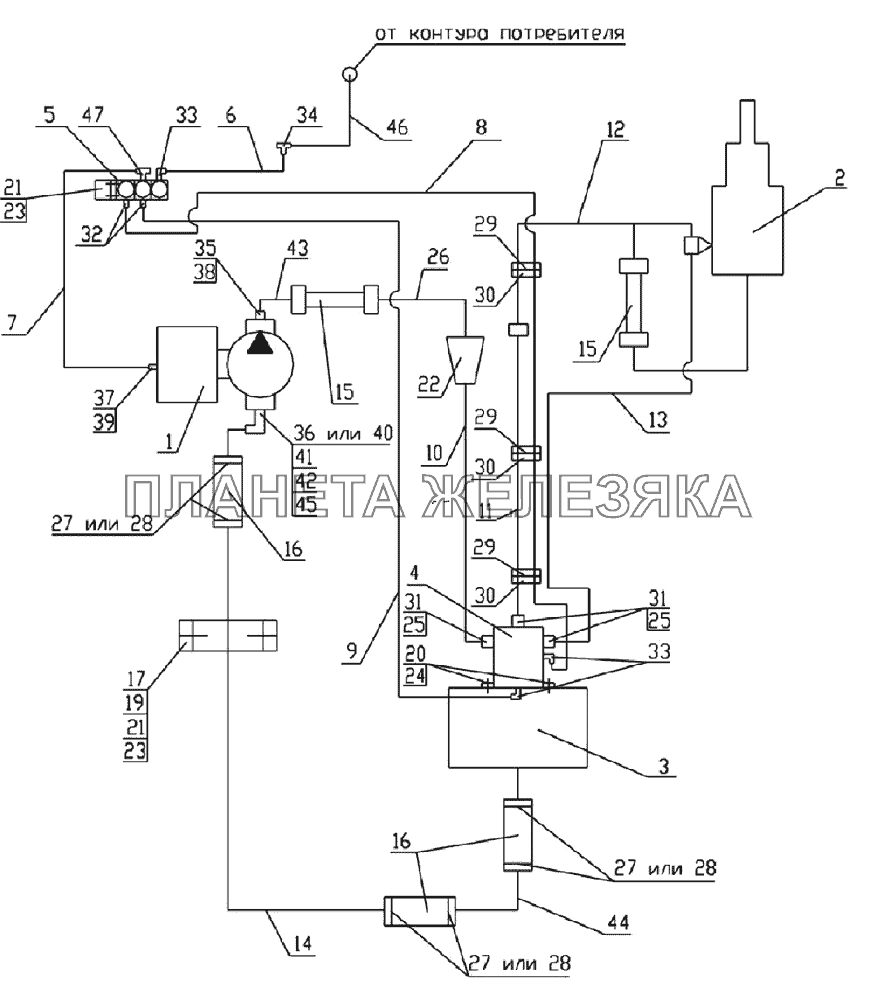

| ← Гидросхема - 1 |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | MEILLER 265/1 |
Насос Подробнее |
|
|
| 2 | 65201-8603001СБ |
Установка гидроцилиндра Подробнее |
|
|
| 3 | 65201-8608001СБ |
Установка гидробака Подробнее |
|
|
| 4 | 6520-8607010-10СБ |
Гидрораспределитель Подробнее |
|
|
| 5 | БЭК 37.000-02ГЧ |
Блок электромагнитных клапанов Подробнее |
|
|
| 6 | 65201-8606015СБ |
Трубка подвода воздуха Подробнее |
|
|
| 7 | 65201-8606020СБ |
Трубка подвода воздуха Подробнее |
|
|
| 8 | 6520-8606030СБ |
Трубка подвода воздуха Подробнее |
|
|
| 9 | 6520-8606035СБ |
Трубка подвода воздуха Подробнее |
|
|
| 10 | 65201-8609012СБ |
Труба высокого давления Подробнее |
|
|
| 11 | 65201-8609016СБ |
Труба высокого давления Подробнее |
|
|
| 12 | 6540-8609018СБ |
Труба высокого давления Подробнее |
|
|
| 13 | 65201-8609024СБ |
Труба высокого давления Подробнее |
|
|
| 14 | 65201-8609141-10 |
Труба низкого давления Подробнее |
|
|
| 15 | 6522-8609090СБ |
Рукав высокого давления Подробнее |
|
|
| 16 | 6520-8609119 |
Рукав, длина 155 Подробнее |
|
|
| 17 | 6522-8609127 |
Скоба диаметр 42 Подробнее |
|
|
| 19 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 20 | Винт М10х1.25х25.56.05 |
Винт М10х1.25х25.56.05 ГОСТ 11738-84 Подробнее |
|
|
| 21 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 22 | 65201-8607110СБ |
Установка фильтра Подробнее |
|
|
| 23 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 24 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 25 | Кольцо 024-028-25-2-3 |
Кольцо 024-028-25-2-3 ГОСТ 9833-73 Подробнее |
|
|
| 26 | 65201-8609014СБ |
Труба высокого давления Подробнее |
|
|
| 27 | СБИТ 305419004-25 |
Хомут стяжной (50-70)х13 СБИТ 305419003ТУ Подробнее |
|
|
| 28 | TORRO 50-70/12-С7W1 | Хомут с червячной резьбой DIN3017 |
|
|
| 29 | 1/02908/90 |
Хомут 40 Подробнее |
|
|
| 30 | 6520-8606013 |
Прокладка Подробнее |
|
|
| 31 | ОГК 67-02.001 |
Штуцер Подробнее |
|
|
| 32 | 853973 |
Штуцер ввертной задних колес Подробнее |
|
|
| 33 | 864822 |
Угольник ввертной Подробнее |
|
|
| 34 | 864919 |
Тройник проходной Подробнее |
|
|
| 35 | 6522-8609153 |
Штуцер Подробнее |
|
|
| 36 | 6460-8609138-20 |
Угольник поворотный Подробнее |
|
|
| 37 | 65115-8606113-01 |
Штуцер Подробнее |
|
|
| 38 | Кольцо 019-022-19-2-3 |
Кольцо 019-022-19-2-3 ГОСТ 9833-73 Подробнее |
|
|
| 39 | 1/02984/60 |
Прокладка 12,2х18х1,5 Подробнее |
|
|
| 40 | 65201-8609138СБ |
Угольник Подробнее |
|
|
| 41 | 6520-8609073 |
Шайба Подробнее |
|
|
| 42 | Кольцо 046-050-25-2-3 |
Кольцо 046-050-25-2-3 ГОСТ9833-73 Подробнее |
|
|
| 43 | 6522-8609135СБ |
Труба высокого давления Подробнее |
|
|
| 44 | 6522-8609141-50СБ |
Труба низкого давления Подробнее |
|
|
| 45 | 6460-8609139-20 |
Гайка Подробнее |
|
|
| 46 | БЭК 37.020 |
Трубка подвода воздуха Подробнее |
|
|
| 47 | 864892 |
Тройник ввертной симметричный Подробнее |
|
