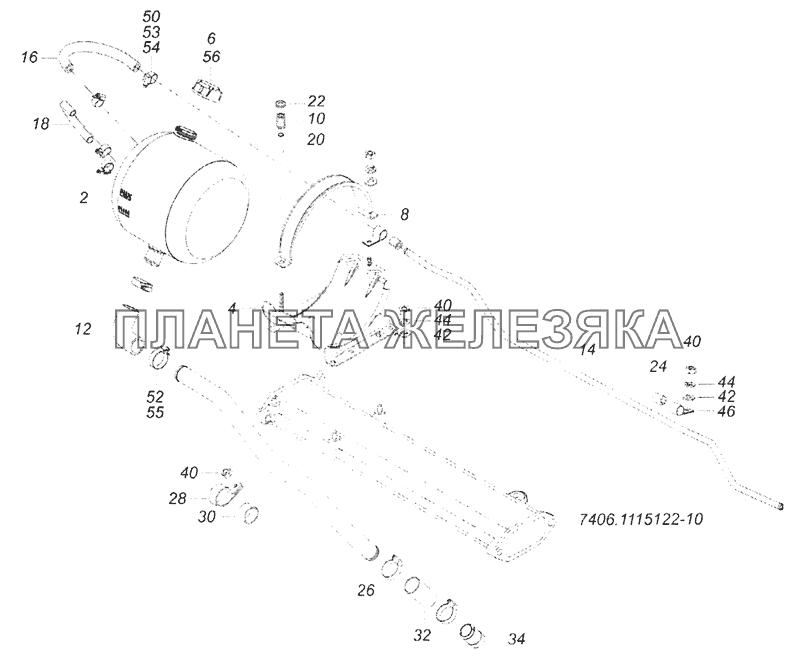

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 7406.1115122-10 |
Труба подводящая Подробнее |
|
||
 |
2 | 5320-1311010-30 |
Бачок расширительный в сборе Подробнее |
|
| 4 | 54115-1311025 |
Кронштейн Подробнее |
|
|
 |
6 | 5320-1311060 |
Пробка расширительного бачка в сборе Подробнее |
|
| 8 | 5320-1311086-30 |
Скоба верхняя в сборе Подробнее |
|
|
| 10 | 4310-3122017 |
Пружина Подробнее |
|
|
| 12 | 5320-1311049 |
Рукав Подробнее |
|
|
| 14 | 6520-1311061 |
Трубка пароотводящая Подробнее |
|
|
| 16 | 5320-1311066-30 |
Рукав Подробнее |
|
|
| 18 | 54115-1311067 |
Рукав соединительный Подробнее |
|
|
| 20 | 5320-1311075 |
Втулка Подробнее |
|
|
| 22 | 5320-1311080 |
Тарелка пружины Подробнее |
|
|
| 24 | 5320-1311089 |
Прокладка хомута Подробнее |
|
|
 |
26 | 54115-1311091-30 |
Труба перепускная Подробнее |
|
| 28 | 54115-1311094 |
Хомут Подробнее |
|
|
| 30 | 5320-1311117 |
Прокладка хомута Подробнее |
|
|
| 32 | 53205-101295 |
Рукав Подробнее |
|
|
| 34 | 7406.1013261 |
Штуцер подводящий Подробнее |
|
|
| 40 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 42 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 44 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 46 | 864411 |
Хомут 20 специальный Подробнее |
|
|
| 50 | TORR016-27/12-C7W1 |
Хомут с червячной резьбой Подробнее |
|
|
| 52 | TORRO32-50/12-C7W1 |
Хомут с червячной резьбой DIN 3017 Подробнее |
|
|
| 53 | СБИТ.305419.003-20 |
Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ Подробнее |
|
|
| 54 | СБИТ.305419.003-40 |
Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ Подробнее |
|
|
| 55 | СБИТ.305419.004-20 |
Хомут стяжной (32-50)х13 Подробнее |
|
|
| 56 | 9527-1311060-01 |
Пробка расширительного бачка Подробнее |
|
