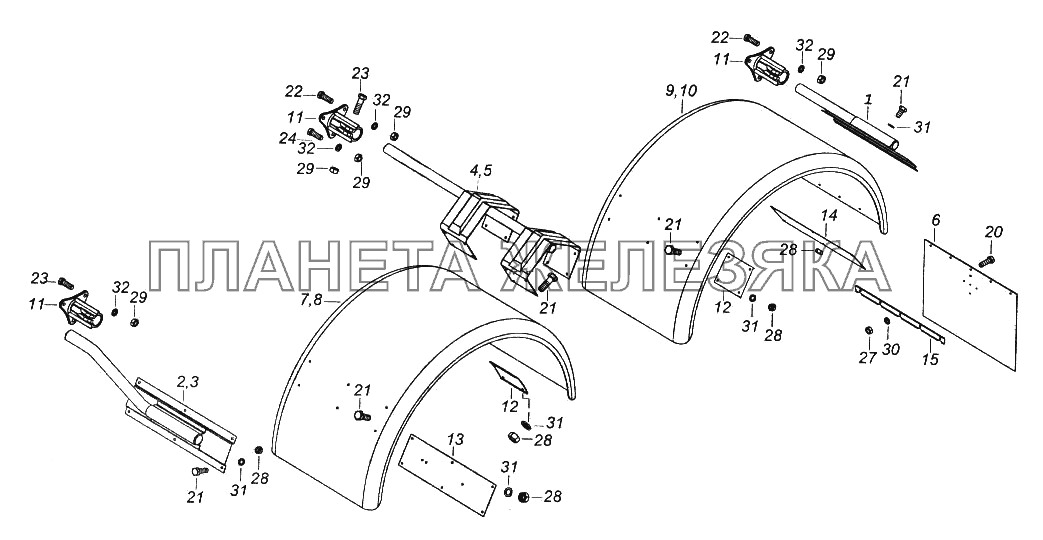

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 65116-8404141 |
Кронштейн крыла задний Подробнее |
|
|
| 2 | 65116-8404142 |
Кронштейн крыла передний правый Подробнее |
|
|
| 3 | 65116-8404143 |
Кронштейн крыла передний левый Подробнее |
|
|
| 4 | 65116-8404156 |
Кронштейн крыла средний правый Подробнее |
|
|
| 5 | 65116-8404157 |
Кронштейн крыла средний левый Подробнее |
|
|
| 6 | 5513-8404311 |
Фартук крыла Подробнее |
|
|
| 7 | 65116-8404012 |
Крыло заднее №1 правое Подробнее |
|
|
| 8 | 65116-8404013 |
Крыло заднее №1 левое Подробнее |
|
|
| 9 | 65116-8404014 |
Крыло заднее №2 правое Подробнее |
|
|
| 10 | 65116-8404015 |
Крыло заднее №2 левое Подробнее |
|
|
 |
11 | 5410-8404151 |
Держатель заднего крыла Подробнее |
|
| 12 | 5513-8404194 |
Пластина Подробнее |
|
|
| 13 | 65116-8404318 |
Пластина Подробнее |
|
|
| 14 | 65116-8404319 |
Пластина Подробнее |
|
|
| 15 | 5513-8404326 |
Планка Подробнее |
|
|
| 20 | 1/09026/21 |
Болт М6-6gх25 Подробнее |
|
|
| 21 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 22 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 23 | 1/55407/21 |
Болт М12х1,25-6gх45 Подробнее |
|
|
| 24 | 1/55409/21 |
Болт М12х1,25-6gх55 Подробнее |
|
|
| 27 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 28 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 29 | 1/61036/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 30 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 31 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 32 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
