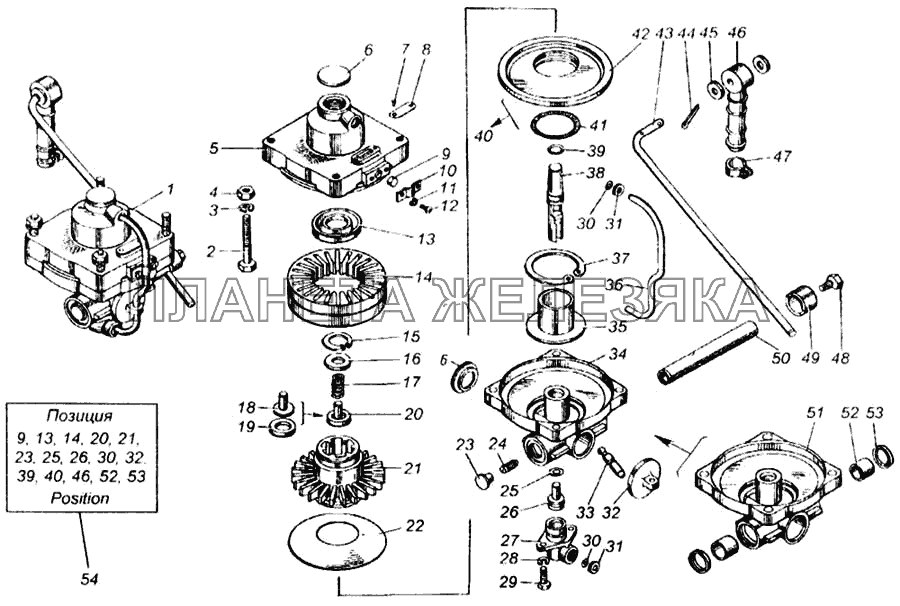

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 206-11900 |
Регулятор тормозных сил в сборе Подробнее |
|
|
| 2 | 301543 |
Болт М8-6g Подробнее |
|
|
| 3 | 305890 |
Шайба 8 пружинная Подробнее |
|
|
| 4 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 5 | 100-3533020 |
Корпус верхний Подробнее |
|
|
| 6 | 305133 |
Пробка Подробнее |
|
|
 |
7 | 304183 |
Заклепка пустотелая Подробнее |
|
| 8 | 100-3512009 |
Лента Подробнее |
|
|
| 9 | 100-3533025 |
Фильтр Подробнее |
|
|
| 10 | 308758 |
Скоба Подробнее |
|
|
| 11 | 305889 |
Шайба пружинная 4 Подробнее |
|
|
| 12 | 222470 |
Винт М4х0,7-6gх8 Подробнее |
|
|
| 13 | 100-3533038 |
Манжета Подробнее |
|
|
| 14 | 100-3533028-10 |
Вставка Подробнее |
|
|
| 15 | 307718 |
Кольцо Подробнее |
|
|
| 16 | 100-3533037 |
Шайба Подробнее |
|
|
| 17 | 100-3533035 |
Пружина Подробнее |
|
|
| 18 | 100-3533033 |
Корпус клапана Подробнее |
|
|
| 19 | Резина |
Резина Подробнее |
|
|
| 20 | 100-3533032 |
Клапан Подробнее |
|
|
| 21 | 100-3533030-10 |
Поршень Подробнее |
|
|
| 22 | 100-3533039 |
Шайба Подробнее |
|
|
| 23 | 305129 |
Пробка транспортная Подробнее |
|
|
| 24 | 302198 |
Винт Подробнее |
|
|
| 25 | 100-3533057 |
Кольцо Подробнее |
|
|
| 26 | 100-3533056-01 |
Поршень Подробнее |
|
|
| 27 | 100-3533058 |
Колпачок направляющий Подробнее |
|
|
| 28 | 305887 |
Шайба 6 пружинная Подробнее |
|
|
| 29 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 30 | 100-3533024 |
Кольцо Подробнее |
|
|
| 31 | 100-3533023 |
Шайба Подробнее |
|
|
| 32 | 100-3533060 |
Клапан Подробнее |
|
|
| 33 | 100-3533052-10 |
Пята шаровая Подробнее |
|
|
| 34 | 100-3533044 |
Корпус нижний в сборе Подробнее |
|
|
| 35 | 100-3533049 |
Направляющая Подробнее |
|
|
| 36 | 100-3533061 |
Труба Подробнее |
|
|
| 37 | 489312 |
Кольцо упорное Подробнее |
|
|
| 38 | 100-3533054 |
Толкатель клапана Подробнее |
|
|
| 39 | 100-3515135 |
Кольцо Подробнее |
|
|
| 40 | 100-3533040-10 |
Мембрана в сборе Подробнее |
|
|
| 41 | 100-3533042 |
Пружина Подробнее |
|
|
| 42 | 100-3533041-10 |
Мембрана Подробнее |
|
|
| 43 | 100-3533062 |
Рычаг Подробнее |
|
|
| 44 | 258013 |
Шплинт 1,3х12 Подробнее |
|
|
 |
45 | 252005 |
Шайба плоская 8х17х1,4 Подробнее |
|
| 46 | 100-3533065 |
Муфта соединительная Подробнее |
|
|
| 47 | 308787 |
Хомут в сборе Подробнее |
|
|
| 48 | 201452 |
Болт М8х1,25-6gх12 Подробнее |
|
|
| 49 | 100-3533067 |
Колпачок Подробнее |
|
|
| 50 | 100-3533050-10 |
Вал Подробнее |
|
|
| 51 | 100-3533045 |
Корпус нижний Подробнее |
|
|
| 52 | 100-3533046 |
Втулка Подробнее |
|
|
| 53 | 100-3533047 |
Кольцо уплотнительное в сборе Подробнее |
|
|
| 54 | 100-3533009-30 |
Комплект запасных частей Подробнее |
|
