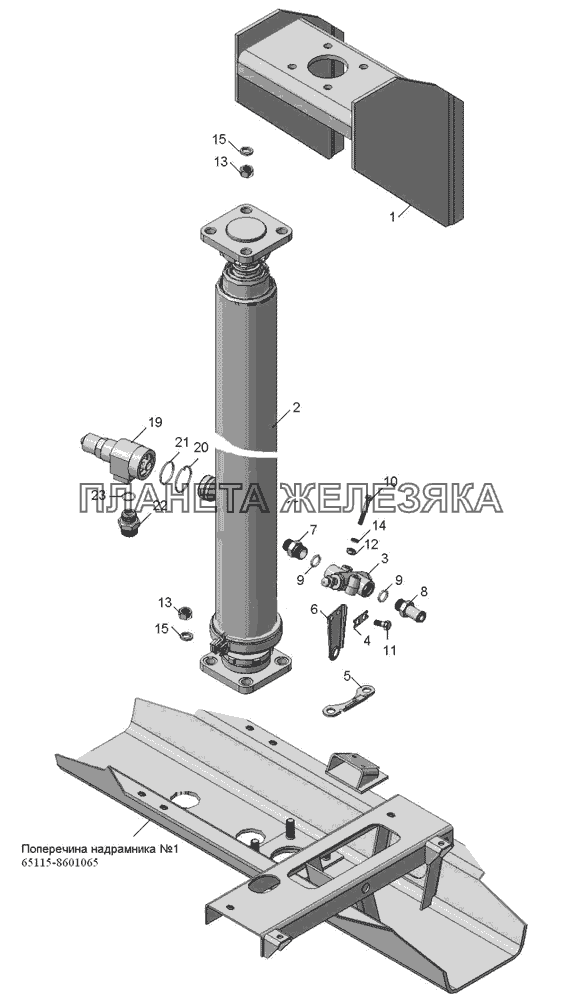

Установка гидроцилиндра КамАЗ-65111| ← 65111-8600003СПГ, 65111-8600003-10СПГ Схема пневмогидравлическая-2 | 65111-8603010СБ Гидроцилиндр → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65115-8601065 |
Поперечина № 1 Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 65111-8504130СБ |
Кронштейн гидроцилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 65111-8603010СБ |
Гидроцилиндр Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 5511-8614010-10СБ |
Клапан ограничительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 5511-8600030 |
Пластина стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 5511-8600031 |
Ограничитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 5511-8600034 |
Кулиса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 5511-8607033 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 5511-8607048 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 021-025-25-2-2 ГОСТ 9833-73 |
Кольцо 021-025-25-2-2 ГОСТ 9833-73 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 1/60442/21 |
Болт М8-6gх50 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 1/59730/21 |
Болт М10х1,25-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 1/21641/11 |
Гайка М16х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 1/05166/70 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 1/05172/71 |
Шайба пружинная 16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 6520-8603200-02СБ |
Замедлитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | ОГК67-02.002 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 045-050-30-2-2 |
Кольцо ГОСТ 9833-73 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 65111-8609101 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 024-028-25-2-2 |
Кольцо ГОСТ 9833-73 Подробнее
Дополнительная информация:
|
|
