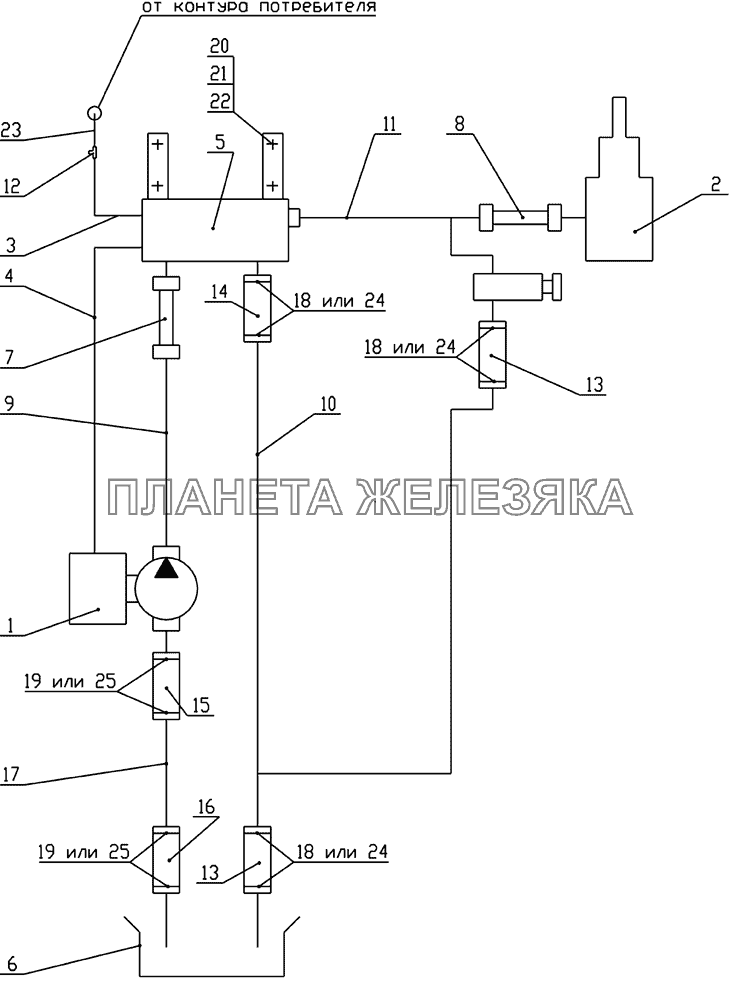

65111-8600003СПГ, 65111-8600003-10СПГ Схема пневмогидравлическая-1 КамАЗ-65111
| ← 65111-8601065СБ Поперечина №1 | 65111-8600003СПГ, 65111-8600003-10СПГ Схема пневмогидравлическая-2 → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 5511-4202001-30СБ |
Установка коробки отбора мощности с насосом Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 65111-8603001СБ |
Установка гидроцилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 55102-8606020СБ |
Трубка подвода воздуха Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 65115-8606020СБ |
Трубка подвода воздуха Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 65115-8607120СБ |
Блок управления Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 5511-8608001-10СБ |
Установка бака масляного Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 5511-8609090-01СБ |
Рукав высокого давления Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 55102-8609090СБ |
Рукав высокого давления Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 5511-8609135-10СБ |
Труба высокого давления Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 65115-8609152СБ |
Труба низкого давления Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 65115-8609170-30СБ |
Труба высокого давления Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 864919 |
Тройник проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 5511-8609116 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 5511-8609117 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 5511-8609120-10 |
Рукав длина 80 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 5511-8609121 |
Рукав длина 260 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 5511-8609130-40 |
Труба (с коробкой передач модели 14) Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | СБИТ 305419.003-21 |
Хомут стяжной (20-35)х9 СБИТ305419.003ТУ Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | СБИТ 305.419.004-20 |
Хомут стяжной (35-50)х13 СБИТ 305419.003ТУ Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 1/05168/70 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 55102-8606030СБ |
Трубка подвода воздуха Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | TORRO 25-40/12-C7W1 |
Хомут с червячной резьбой DIN 3017 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | TORRO 32-50/12-C7W1 |
Хомут с червячной резьбой Подробнее
Дополнительная информация:
|
|
