| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 6460-1100010-20 |

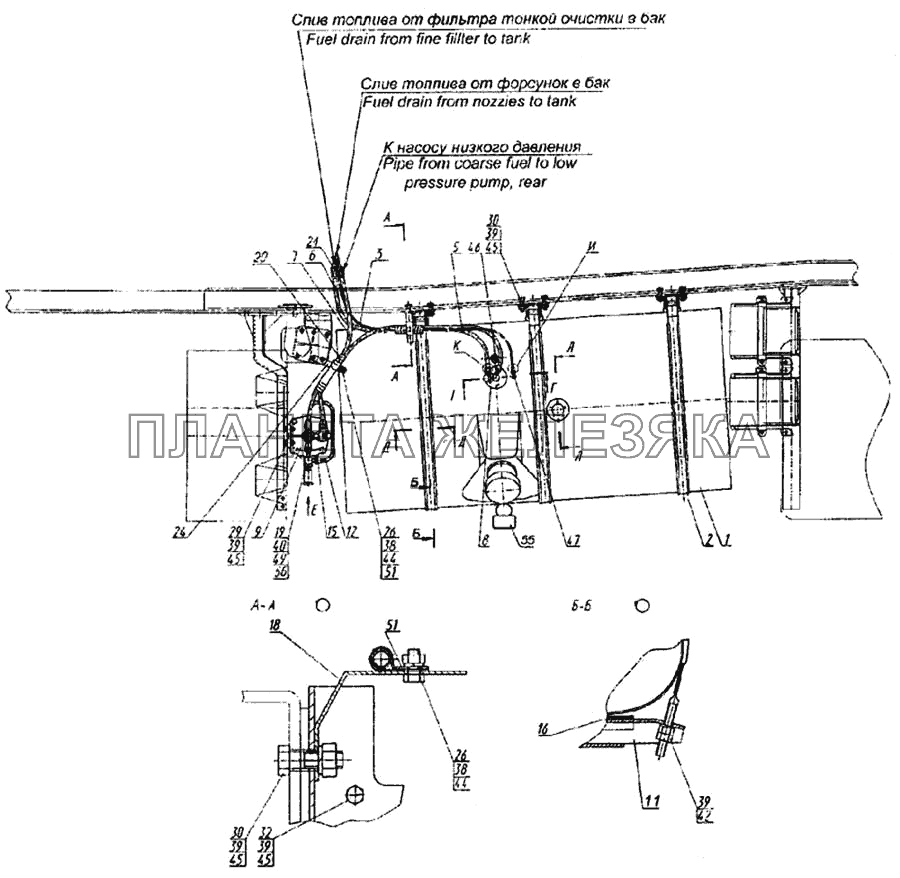

Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 1 | 6460-1101010-10 |
Бак топливный в сборе Подробнее |
|
|
| 2 | 6460-1101110 |
Хомут крепления топливного бака в сборе Подробнее |
|
|
| 3 | 53205-3570088 |
Трубка подвода воздуха Подробнее |
|
|
| 5 | 53215-3506101 |
Трубка в сборе Подробнее |
|
|
| 6 | 53215-3506090 |
Трубка в сборе Подробнее |
|
|
| 7 | 53215-3506083 |
Трубка в сборе Подробнее |
|
|
| 8 | 6460-1104012 |
Топливозаборник в сборе Подробнее |
|
|
| 9 | 740.1105010-01 |
Фильтр грубой очистки топлива в сборе Подробнее |
|
|
| 11 | 6460-1101102 |
Кронштейн крепления топливного бака в сборе Подробнее |
|
|
| 12 | 7406.1105166-20 |
Трубка подводящая насоса предпусковой прокачки топлива в сборе Подробнее |
|
|
| 15 | 7406.1105002 |
Кронштейн Подробнее |
|
|
 |
16 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
| 17 | 6460-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
|
| 18 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 19 | 541121-1104274 |
Наконечник Подробнее |
|
|
| 20 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 21 | 6520-1104018-14 |
Штуцер Подробнее |
|
|
 |
23 | 5320-3827013 |
Прокладка датчика Подробнее |
|
| 24 | 6460-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 25 | 1/09024/21 |
Болт М6-6gх20 Подробнее |
|
|
| 26 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 29 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 30 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 32 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 35 | 1/03893/01 |
Винт М5-6gх10 Подробнее |
|
|
| 37 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 38 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 39 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 40 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 42 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 43 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
| 44 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 45 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 46 | 870882 |
Пробка коническая транспортная КГ 3/8" Подробнее |
|
|
| 47 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 49 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 51 | 853890 |
Хомут специальный Подробнее |
|
|
| 52 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
| 53 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
| 54 | СЯМИ407611-114-04 |
Датчик указателя уровня топлива СЯМИ114-04 ТУ4573-002-12258598-93 Подробнее |
|
|
| 55 | ВС-1 |
Замок висячий Подробнее |
|
|
 |
56 | 37.1141010 |
Насос предпусковой прокачки топлива Подробнее |
