| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

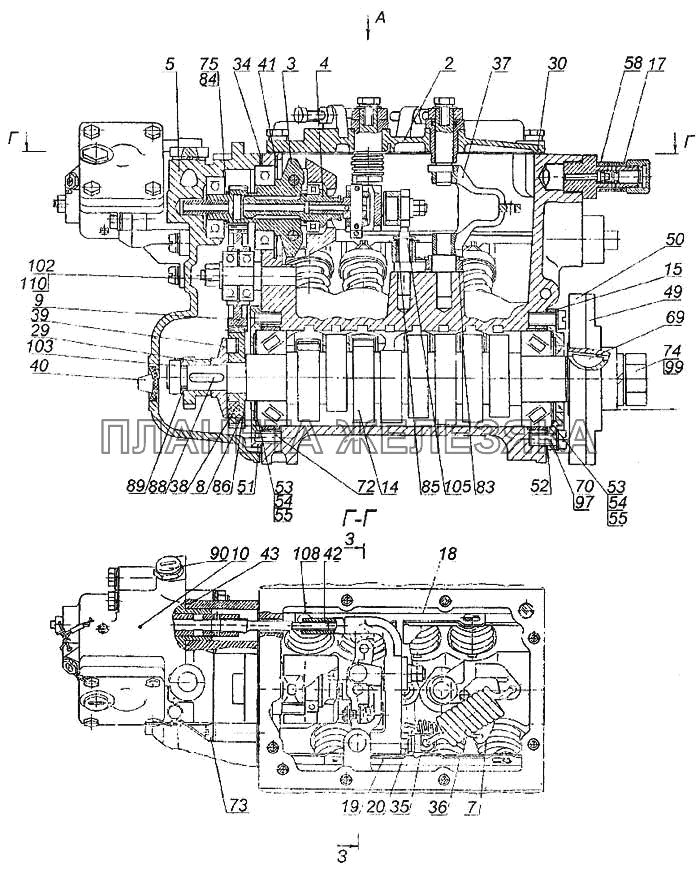

| 337.1111005-20.04 |
Насос топливный высокого давления Подробнее |
|
||
 |
1 | 332.1106010 |
Топливный насос низкого давления Подробнее |
|
| 2 | 33.1110024 |
Крышка регулятора верхняя в сборе Подробнее |
|
|
| 3 | 333.1110040-20 |
Державка грузов регулятора Подробнее |
|
|
| 4 | 33.1110060 |
Муфта регулятора Подробнее |
|
|
| 5 | 333.1110128-30 |
Крышка регулятора задняя Подробнее |
|
|
| 6 | 333.1110160-32.03 |
Рычаги с корректорами Подробнее |
|
|
| 7 | 33.1110505 |
Рычаг стартовой пружины Подробнее |
|
|
| 8 | 333.1110515-30 |
Шестерня регулятора ведущая Подробнее |
|
|
| 9 | 333.1110670-30 |
Шестерня регулятора промежуточная Подробнее |
|
|
| 10 | 333.1111700-30 |
Корректор по наддуву Подробнее |
|
|
| 12 | 337.1111020-30 |
Корпус топливного насоса Подробнее |
|
|
| 13 | 323.1111039-01 |
Секция топливного насоса Подробнее |
|
|
| 14 | 337.1111050-01 |
Вал кулачковый Подробнее |
|
|
| 15 | 337.1111070-21 |
Крышка подшипника кулачкового вала Подробнее |
|
|
| 16 | 337.1111110 |
Толкатель плунжера Подробнее |
|
|
 |
17 | 338.1111140-20 |
Клапан перепускной Подробнее |
|
| 18 | 337.1111180 |
Рейка правая Подробнее |
|
|
| 19 | 337.1111181 |
Рейка левая Подробнее |
|
|
| 20 | 33.1111400 |
Рычаг реек в сборе Подробнее |
|
|
 |
23 | 33.1106240 |
Толкатель Подробнее |
|
| 24 | 236-1106242 |
Ролик толкателя Подробнее |
|
|
| 25 | 33.1106244 |
Ось ролика толкателя Подробнее |
|
|
| 27 | 33.1106248 |
Пружина толкателя Подробнее |
|
|
| 28 | 33.1106285 |
Прокладка топливного насоса Подробнее |
|
|
| 29 | 332.1106352 |
Эксцентрик привода топливного насоса Подробнее |
|
|
| 30 | 33.1110026 |
Прокладка верхней крышки регулятора Подробнее |
|
|
| 31 | 33.1110088 |
Ось рычага регулятора Подробнее |
|
|
| 32 | 33.1110089 |
Втулка дистанционная Подробнее |
|
|
| 34 | 332.1110154-10 |
Прокладка задней крышки регулятора Подробнее |
|
|
| 35 | 332.1110448 |
Пружина рычага реек Подробнее |
|
|
| 36 | 33.1110462-10 |
Пружина регулятора Подробнее |
|
|
| 37 | 33.1110466 |
Рычаг пружины Подробнее |
|
|
| 38 | 33.1110517-10 |
Сухарь ведущей шестерни Подробнее |
|
|
| 39 | 33.1110521 |
Фланец ведущей шестерни Подробнее |
|
|
| 40 | 33.1110656 |
Заглушка задней крышки регулятора Подробнее |
|
|
| 41 | 33.1110684 |
Кольцо пружинное упорное Подробнее |
|
|
| 42 | 333.1110707-30 |
Наконечник шпильки Подробнее |
|
|
| 43 | 333.1110984 |
Прокладка корректора Подробнее |
|
|
| 49 | 337. 11 11 059-01 |
Фланец Подробнее |
|
|
| 50 | 337.1111066 |
Полумуфта ведомая Подробнее |
|
|
| 51 | 337.1111074 |
Крышка подшипника задняя Подробнее |
|
|
| 52 | 337.1111076 |
Прокладка Подробнее |
|
|
| 53 | 78.1111077 |
Прокладка Подробнее |
|
|
| 54 | 78.1111078 |
Прокладка Подробнее |
|
|
| 55 | 78.1111079 |
Прокладка Подробнее |
|
|
| 56 | 33.1111098 |
Кожух защитный Подробнее |
|
|
| 58 | 33.1111306-01 |
Заглушка Подробнее |
|
|
| 60 | 33.1111575 |
Пята толкателя Подробнее |
|
|
| 69 | 320-35001 |
Шпонка 6х9 Подробнее |
|
|
| 70 | 320-88145 |
Винт М8х20 Подробнее |
|
|
| 71 | 320-88150 |
Винт М6х43 Подробнее |
|
|
| 72 | 320-88164 |
Винт М8х6g-19 Подробнее |
|
|
| 73 | 320-88166 |
Винт М6х43 Подробнее |
|
|
| 74 | 320-88337 |
Гайка М20х1,5-6Н Подробнее |
|
|
| 75 | 320-88720 |
Шайба 17 Подробнее |
|
|
| 76 | 320-88727 |
Шайба плоская 10х18 Подробнее |
|
|
| 80 | 870003-П29 |
Болт М6-6gх20 Подробнее |
|
|
| 81 | 870355-П29 |
Винт М6-6gх32 Подробнее |
|
|
| 83 | 870456-П15 |
Шайба 16 Подробнее |
|
|
| 84 | 870614-П2 |
Шайба 17 Подробнее |
|
|
| 85 | 870615-П2 |
Шайба 7 Подробнее |
|
|
| 86 | 870643-П15 |
Шайба 21 Подробнее |
|
|
| 88 | 870800-П |
Шпонка Подробнее |
|
|
| 89 | 870868-П2 |
Шайба 15 стопорная Подробнее |
|
|
| 90 | 870880-П |
Пробка М10х1,25-6g Подробнее |
|
|
| 92 | 870941-П |
Заглушка штуцера Подробнее |
|
|
| 98 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 99 | 1/05174/71 |
Шайба пружинная Подробнее |
|
|
| 102 | 1/07344/01 |
Шплинт разводной 2х25 Подробнее |
|
|
| 103 | 1/07913/11 |
Гайка низкая М14х1,5-6Н Подробнее |
|
|
| 104 | 1/09026/21 |
Болт М6-6gх25 Подробнее |
|
|
| 105 | 1/10877/76 |
Шайба стопорная 5х11х0,7 Подробнее |
|
|
| 106 | 1/11977/71 |
Шайба коническая пружинная 6х12 Подробнее |
|
|
| 107 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
||
| 108 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 110 | 1/61056/11 |
Гайка М8-6Н Подробнее |
