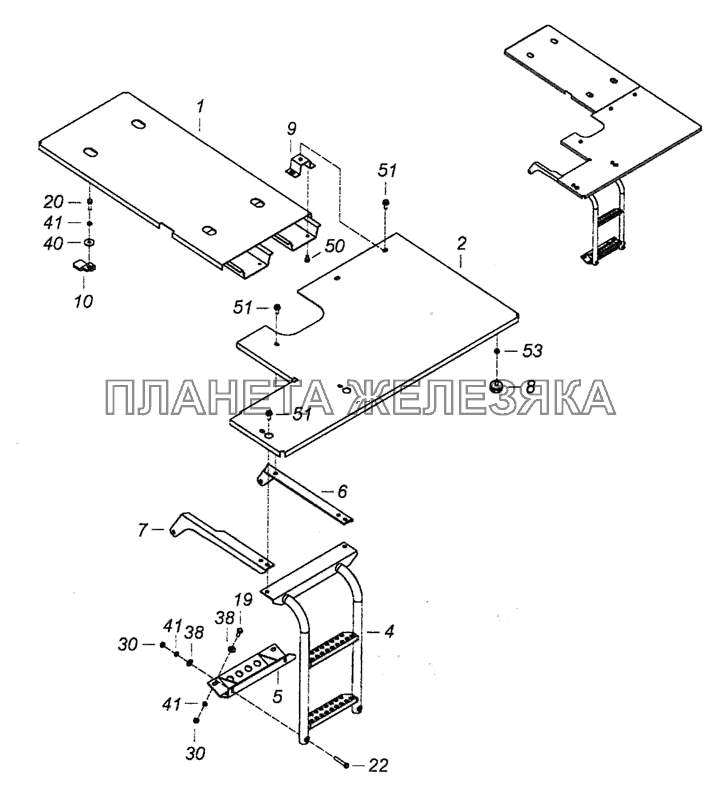

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5460-8404437-40 |
Настил рамы грязевой Подробнее |
|
|
| 2 | 5460-8404439-40 |
Настил рамы грязевой левый Подробнее |
|
|
| 4 | 5460-8404460-40 |
Подножка Подробнее |
|
|
| 5 | 5460-8404480-40 |
Кронштейн подножки Подробнее |
|
|
| 6 | 5460-8404476-40 |
Кронштейн настила верхний правый Подробнее |
|
|
| 7 | 5460-8404477-40 |
Кронштейн настила верхний левый Подробнее |
|
|
 |
8 | 53215-8502090-70 |
Буфер ограничительный Подробнее |
|
| 9 | 5460-8404490-40 |
Кронштейн крепления настила Подробнее |
|
|
| 10 | 5460-8404463-40 |
Прижим настила Подробнее |
|
|
| 19 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 20 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 22 | 1/12880/21 |
Болт М10х1,25-6gх60 Подробнее |
|
|
| 30 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 38 | 1/26468/01 |
Шайба плоская 10,2х25х2 Подробнее |
|
|
| 40 | 1/26443/01 |
Шайба плоская 10х35х3 Подробнее |
|
|
| 41 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 50 | 45104991008100 |
Болт М8-6gх16 Подробнее |
|
|
| 51 | 45104991006900 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 53 | 45104993014200 |
Гайка фланцевая М8-6Н Подробнее |
|
