| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

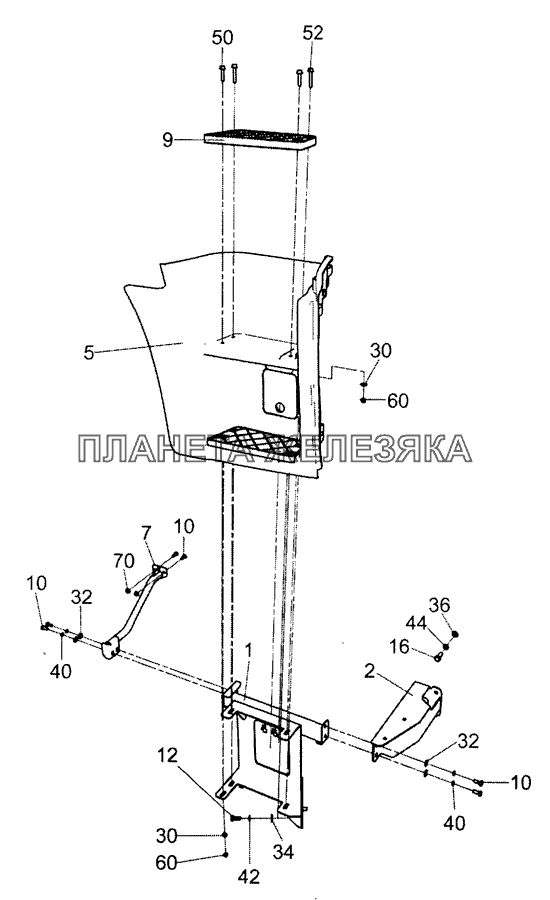

| 5490-8405010-10 |
Установка подножек правая Подробнее |
|
||
| 1 | 5490-8405030-10 |
Опора подножки правая Подробнее |
|
|
| 2 | 5490-8405040-10 |
Опора подножки передняя правая Подробнее |
|
|
| 5 | 5490-8405100-10 |
Щиток подножки с люком правый Подробнее |
|
|
| 7 | 5490-8405320-10 |
Опора подножек задняя правая Подробнее |
|
|
 |
9 | 5490-8405017-10 |
Накладка подножки Подробнее |
|
| 10 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 12 | 1/55404/21 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 16 | 1/14083/21 |
Болт М14х1,5-6gх35 Подробнее |
|
|
| 30 | 1/26467/01 |
Шайба плоская 8х20 Подробнее |
|
|
| 32 | 1/26468/01 |
Шайба плоская 10,2х25х2 Подробнее |
|
|
| 34 | 1/26469/01 |
Шайба плоская 12,6х28х3 Подробнее |
|
|
| 36 | 1/05201/01 |
Шайба плоская 14,8х26х3 Подробнее |
|
|
| 40 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 42 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 44 | 1/05171/77 |
Шайба 14 пружинная Подробнее |
|
|
| 50 | 45104991008500 |
Болт М8-6gx35 Подробнее |
|
|
| 52 | 45104991008700 |
Болт М8-6дх45 Подробнее |
|
|
| 60 | 45104993014200 |
Гайка фланцевая М8-6Н Подробнее |
|
|
| 70 | 45104993014300 |
Гайка М10х1,25-6Н Подробнее |
|
