| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

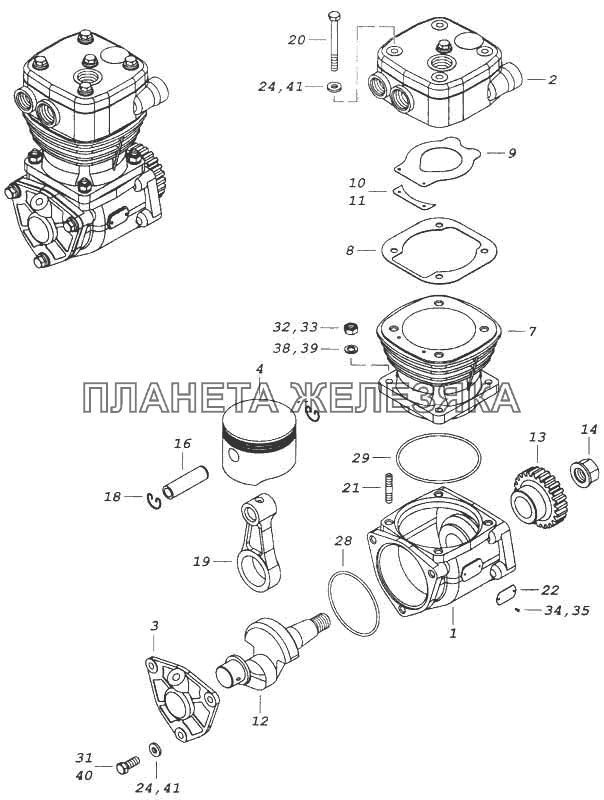

| 53205-3509015 |
Компрессор в сборе Подробнее |
|
||
| 1 | 53205-3509018 |
Картер в сборе Подробнее |
|
|
 |
2 | 53205-3509039 |
Головка цилиндра с крышкой в сборе Подробнее |
|
| 3 | 53205-3509088 |
Крышка задняя в сборе Подробнее |
|
|
| 4 | 53205-3509154 |
Поршень в сборе Подробнее |
|
|
| 7 | 53205-3509030 |
Цилиндр Подробнее |
|
|
 |
8 | 53205-3509045 |
Прокладка головки Подробнее |
|
| 9 | 53205-3509056 |
Клапан всасывающий Подробнее |
|
|
| 10 | 53205-3509057 |
Прокладка клапана всасывающего Подробнее |
|
|
| 11 | 53205-3509057-10 |
Пружина волнистая Подробнее |
|
|
| 12 | 53205-3509110 |
Вал коленчатый Подробнее |
|
|
| 13 | 53205-3509130 |
Шестерня Подробнее |
|
|
| 14 | 53205-3509131 |
Гайка Подробнее |
|
|
| 16 | 53205-3509170 |
Палец поршневой Подробнее |
|
|
| 18 | 53205-3509172 |
Стопор пальца поршневого Подробнее |
|
|
| 19 | 53205-3509180 |
Шатун Подробнее |
|
|
| 20 | 53205-3509203 |
Болт М8-6gх80 Подробнее |
|
|
| 21 | 53205-3509204 |
Шпилька М8х27 Подробнее |
|
|
| 22 | 53205-3509239 |
Табличка фирменная Подробнее |
|
|
| 24 | 53205-3509206 |
Шайба 8х18 Подробнее |
|
|
| 28 | 53205-3509304 |
Кольцо уплотнительное Подробнее |
|
|
| 29 | 53205-3509305 |
Кольцо уплотнительное Подробнее |
|
|
| 31 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 32 | Гайка М8-6gх8.016 |
Гайка М8-6gх8.016 Подробнее |
|
|
| 33 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 34 | 1/05304/50 |
Заклепка 2х6,37 Подробнее |
|
|
| 35 | Заклепка 2.6,37 |
Заклепка 2.6,37 Подробнее |
|
|
| 38 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 39 | Шайба 8.65Г.019 |
Шайба 8.65Г.019 Подробнее |
|
|
| 40 | Болт М8-6gх20.88.35.019 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 41 | Шайба С8.04.019 |
Шайба С8.04.019 Подробнее |
|
