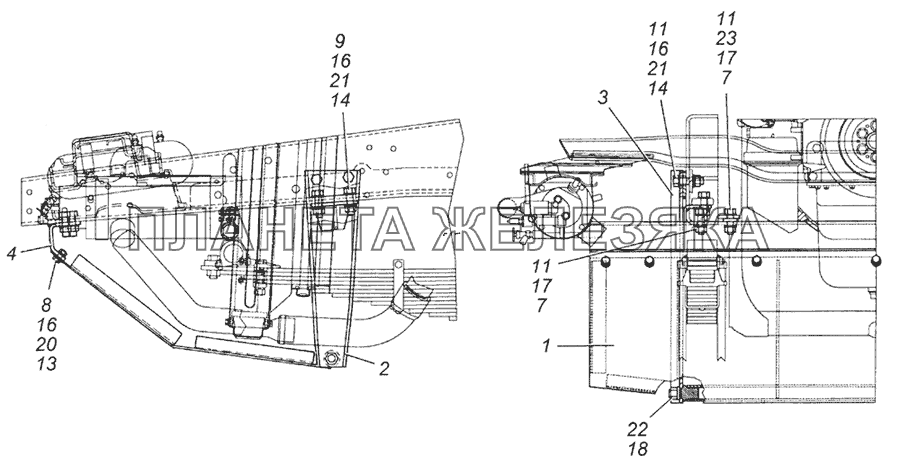

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6350-1301510 |
Днище кожуха с трубой Подробнее |
|
|
| 2 | 6350-1301550 |
Кронштейн левый с усилителем и платиком Подробнее |
|
|
| 3 | 6350-1301560 |
Кронштейн правый с усилителем и платиком Подробнее |
|
|
| 4 | 6350-1301575 |
Поперечина кожуха защитного Подробнее |
|
|
| 7 | 251649 |
Гайка М16х1,5-6Н ОСТ 37.001.197-97 Подробнее |
|
|
| 8 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 9 | 1/13915/21 |
Болт М16х1,5-6gх45 Подробнее |
|
|
| 11 | 1/59810/21 |
Болт М16х1,5-6gх55 Подробнее |
|
|
| 13 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 14 | 1/21641/11 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 16 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 17 | 1/05202/01 |
Шайба плоская 16,8х28х3 Подробнее |
|
|
| 18 | 1/05204/01 |
Шайба плоская 21х35х4 Подробнее |
|
|
| 20 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 21 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
 |
22 | 853528 |
Гайка М20х1,5-6Н Подробнее |
|
| 23 | 853614 |
Шайба плоская 16,4х35х8 Подробнее |
|
