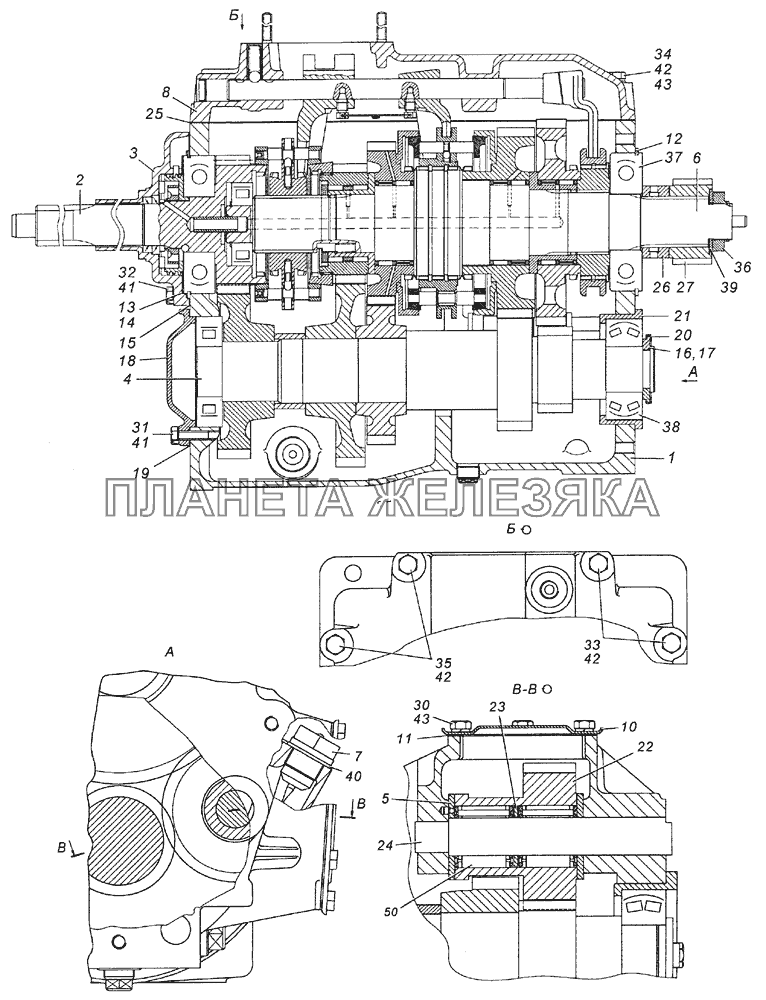

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 161.1701010-10 |
Картер коробки передач в сборе Подробнее |
|
|
| 2 | 161.1701025 |
Вал первичный коробки передач в сборе Подробнее |
|
|
| 3 | 14.1701039-50 |
Крышка подшипника первичного вала Подробнее |
|
|
| 4 | 161.1701047 |
Вал промежуточный коробки передач в сборе Подробнее |
|
|
| 5 | 14.1701086 |
Шайба упорная блока шестерен заднего хода в сборе Подробнее |
|
|
| 6 | 161.1701100 |
Вал вторичный коробки передач в сборе Подробнее |
|
|
| 7 | 14.1701440 |
Указатель уровня масла в коробке передач в сборе Подробнее |
|
|
| 8 | 161.1702010 |
Механизм переключения передач в сборе Подробнее |
|
|
 |
10 | 14.1701020 |
Крышка люка привода отбора мощности коробки передач Подробнее |
|
| 11 | 14.1701021-01 |
Прокладка крышки люка привода отбора мощности коробки передач Подробнее |
|
|
| 12 | 14.1701034 |
Кольцо стопорное Подробнее |
|
|
| 13 | 14.1701035 |
Прокладка регулировочная Подробнее |
|
|
 |
14 | 14.1701036 |
Прокладка регулировочная Подробнее |
|
 |
15 | 14.1701042 |
Прокладка крышки первичного вала Подробнее |
|
| 16 | 161.1701064 |
Полукольцо стопорное Подробнее |
|
|
| 17 | 161.1701065 |
Полукольцо стопорное Подробнее |
|
|
| 18 | 161.1701068 |
Крышка переднего подшипника промежуточного вала Подробнее |
|
|
 |
19 | 14.1701069 |
Прокладка Подробнее |
|
| 20 | 161.1701071 |
Кольцо обжимное Подробнее |
|
|
| 21 | 161.1701078 |
Стакан заднего подшипника промежуточного вала Подробнее |
|
|
| 22 | 161.1701082 |
Шестерня заднего хода Подробнее |
|
|
 |
23 | 14.1701084 |
Втулка промежуточная подшипников блока зубчатых колес Подробнее |
|
| 24 | 14.1701092 |
Ось блока шестерен заднего хода Подробнее |
|
|
 |
25 | 14.1702014 |
Прокладка верхней крышки коробки передач Подробнее |
|
| 26 | 161.1721011 |
Втулка распорная Подробнее |
|
|
| 27 | 161.1721051 |
Шестерня солнечная демультипликатора Подробнее |
|
|
| 30 | 1/59703/21 |
Болт М10х1,25-6gх16 Подробнее |
|
|
| 31 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 32 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 33 | 1/13070/21 |
Болт М10х1,25-6gх40 Подробнее |
|
|
| 34 | 1/12880/21 |
Болт М10х1,25-6gх60 Подробнее |
|
|
 |
35 | 870024 |
Болт М10х1,25-6gх40 Подробнее |
|
| 36 | 870510 |
Гайка специальная М39х2-6Н Подробнее |
|
|
| 37 | 4612747257 |
Подшипник шариковый радиальный однорядный с канавкой на наружном кольце 50412АК Подробнее |
|
|
| 38 | 4621133060 |
Подшипник роликовый радиальный сферический с симметричными роликами 53610К Подробнее |
|
|
 |
39 | 14.1701243 |
Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 Подробнее |
|
| 40 | 870632 |
Шайба уплотнительная 30х42х2 Подробнее |
|
|
 |
41 | 870851 |
Шайба замковая 10 Подробнее |
|
| 42 | 1/11983/73 |
Шайба пружинная коническая 10x20 Подробнее |
|
|
| 43 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 50 | 4525321821 |
Подшипник 64907К роликовый радиальный с длинными цилиндрическими роликами без колец Подробнее |
|
