| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

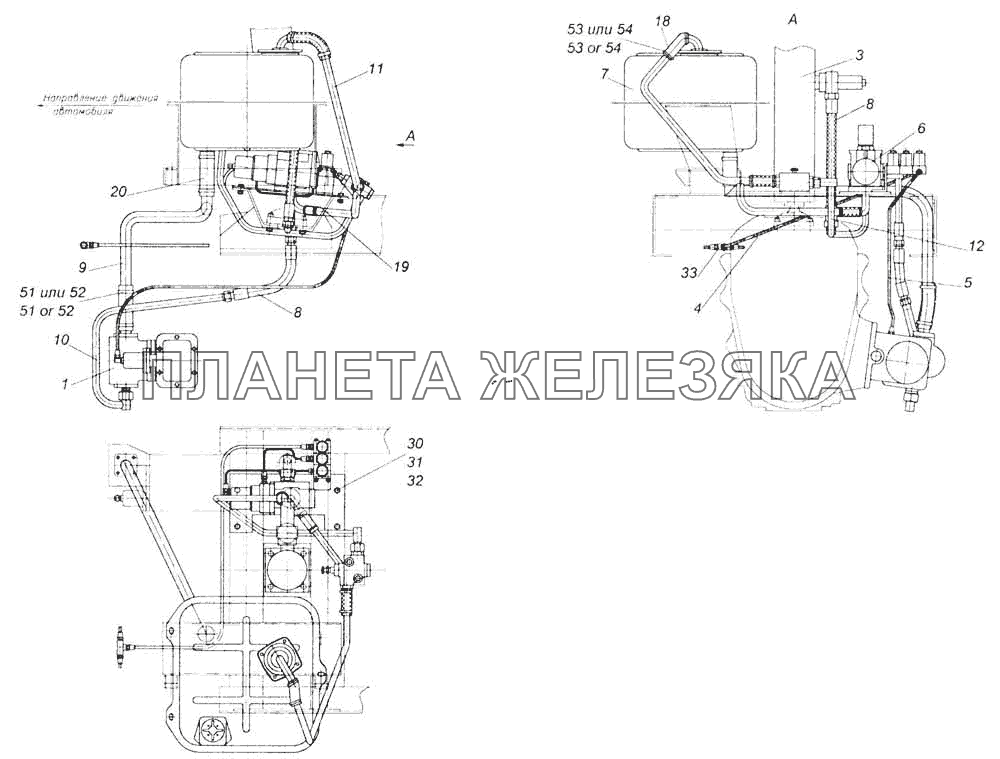

| 65111-8600000 |
Устройство опрокидывающее платформы Подробнее |
|
||
| 1 | 5511-4202001-20 |
Установка коробки отбора мощности с насосом Подробнее |
|
|
| 3 | 65111-8603001 |
Установка гидроцилиндра Подробнее |
|
|
| 4 | 53205-3506100 |
Трубка подвода воздуха Подробнее |
|
|
| 5 | 53205-3506105 |
Трубка подвода воздуха Подробнее |
|
|
| 6 | 65115-8607001 |
Блок управления Подробнее |
|
|
| 7 | 5511-8608001-10 |
Установка бака масляного Подробнее |
|
|
| 8 | 5511-8609090-01 |
Рукав высокого давления в сборе Подробнее |
|
|
| 9 | 65111-8609120 |
Труба низкого давления Подробнее |
|
|
| 10 | 5511-8609135 |
Труба высокого давления от насоса в сборе Подробнее |
|
|
| 11 | 65115-8609152 |
Труба низкого давления Подробнее |
|
|
| 12 | 65115-8609170-10 |
Труба высокого давления Подробнее |
|
|
| 18 | 5511-8609116 |
Рукав Подробнее |
|
|
| 19 | 5511-8609117 |
Рукав Подробнее |
|
|
| 20 | 5511-8609119 |
Рукав Подробнее |
|
|
| 30 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 31 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 32 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 33 | 864919 |
Тройник проходной Подробнее |
|
|
| 51 | СБИТ.305419.004-го |
Хомут стяжной (35-50) х13 СБИТ.305419.003ТУ Подробнее |
|
|
| 52 | ТОRRО 32-50/12-С7W1 |
Хомут с червячной резьбой Подробнее |
|
|
| 53 | СБИТ.305419.003-21 |
Хомут стяжной (20-35)х9 СБИТ.30541 9.003 ТУ Подробнее |
|
|
| 54 | ТОRRО 25-40/12-С7W1 |
Хомут с червячной резьбой DIN 3017 Подробнее |
|
