| ← Установка вентилятора | Жалюзи радиатора → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 53205-1310012-10 |

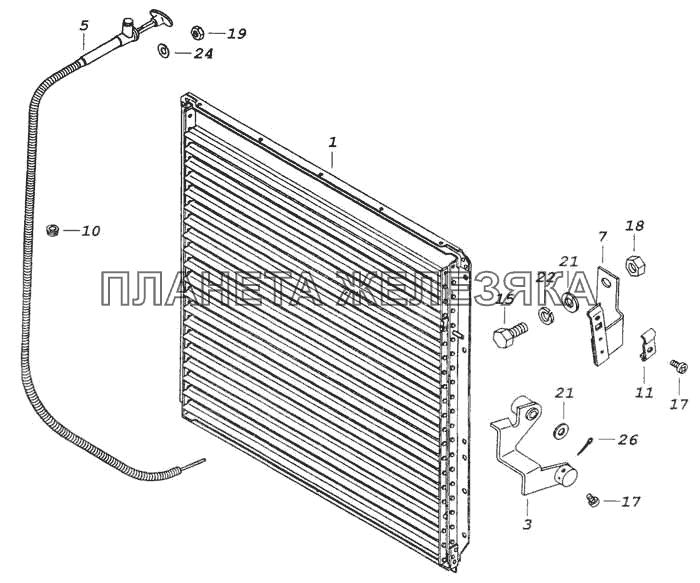

Установка жалюзи радиатора Подробнее |
|
||
| 1 | 53205-1310110 |
Жалюзи радиатора в сборе Подробнее |
|
|
| 3 | 53205-1310180 |
Рычаг привода жалюзи в сборе Подробнее |
|
|
 |
5 | 53205-1310210 |
Тяга управления жалюзи радиатора радиатора Подробнее |
|
| 7 | 53205-1310229 |
Кронштейн крепления привода тяги в сборе Подробнее |
|
|
| 10 | 5320-1310277 |
Втулка оболочки троса Подробнее |
|
|
| 11 | 5320-1310259 |
Зажим оболочки троса жалюзи Подробнее |
|
|
| 15 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 17 | 1/32740/01 |
Винт М5-6gх12 Подробнее |
|
|
| 19 | 1/07913/11 |
Гайка низкая М14х1,5-6Н Подробнее |
|
|
| 21 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 22 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 24 | 1/26058/70 |
Шайба зубчатая 14 табл. ВАЗ 10190 Подробнее |
|
|
| 26 | 1/07964/01 |
Шплинт разводной 3х20 Подробнее |
|
