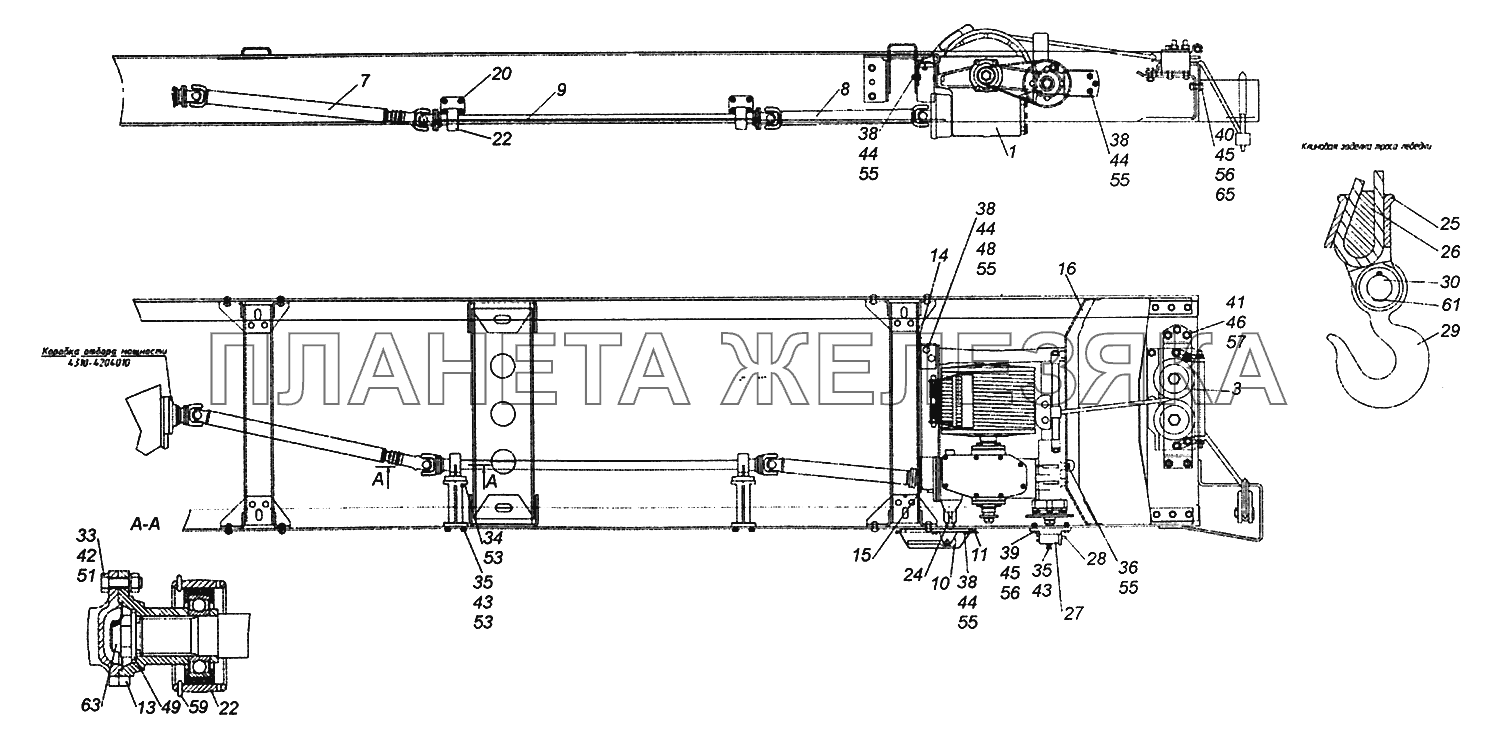

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4326-4501010 |
Лебедка с редуктором, поперечиной и тросоукладчиком Подробнее |
|
|
| 3 | 4310-4501280 |
Ролики направляющие троса лебедки в сборе Подробнее |
|
|
| 7 | 4326-4502010 |
Вал карданный передний в сборе Подробнее |
|
|
| 8 | 4326-4502110 |
Вал карданный лебедки задний Подробнее |
|
|
| 9 | 4326-4502210-01 |
Вал карданный промежуточный лебедки Подробнее |
|
|
| 10 | 4310-4503100 |
Рычаг включения лебедки в сборе Подробнее |
|
|
| 11 | 4326-4503108 |
Крышка защитная Подробнее |
|
|
| 13 | 4310-4204074-10 |
Фланец промежуточного карданного вала лебедки Подробнее |
|
|
| 14 | 4326-4501206 |
Кронштейн Подробнее |
|
|
| 15 | 4326-4501207 |
Кронштейн передней поперечины левый Подробнее |
|
|
| 16 | 4310-4501214 |
Поперечина Подробнее |
|
|
| 20 | 4326-4502216 |
Кронштейн Подробнее |
|
|
| 22 | 4310-4502217 |
Кронштейн Подробнее |
|
|
| 24 | 4310-4503185 |
Муфта защитная штока вилки включения редуктора лебедки Подробнее |
|
|
| 25 | 4310-4504020 |
Коуш Подробнее |
|
|
| 26 | 4310-4504022 |
Клин Подробнее |
|
|
| 27 | 4310-4504025 |
Кронштейн Подробнее |
|
|
| 28 | 4310-4504026 |
Клин Подробнее |
|
|
| 29 | 4310-4504035 |
Крюк Подробнее |
|
|
| 30 | 4310-4504037 |
Палец Подробнее |
|
|
| 33 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 34 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 35 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 36 | 1/55404/21 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 38 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 39 | 1/13905/21 |
Болт М16х1,25-6gх40 Подробнее |
|
|
| 40 | 1/13915/21 |
Болт М16х1,5-6gх45 Подробнее |
|
|
| 41 | 1/59844/21 |
Болт М18х1,5-6gх55 Подробнее |
|
|
| 42 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 43 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
||
| 44 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 45 | 1/21641/21 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 46 | 1/21642/11 |
Гайка Подробнее |
|
|
| 48 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 49 | 1/05204/01 |
Шайба плоская 21х35х4 Подробнее |
|
|
| 51 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 53 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 55 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 56 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
| 57 | 1/05173/77 |
Шайба пружинная Подробнее |
|
|
| 59 | 1/07964/01 |
Шплинт разводной 3х20 Подробнее |
|
|
| 61 | 1/07985/01 |
Шплинт 5,7х50 Подробнее |
|
|
| 63 | 853503 |
Гайка фланца Подробнее |
|
|
| 65 | 853614 |
Шайба плоская 16,4х35х8 Подробнее |
|
