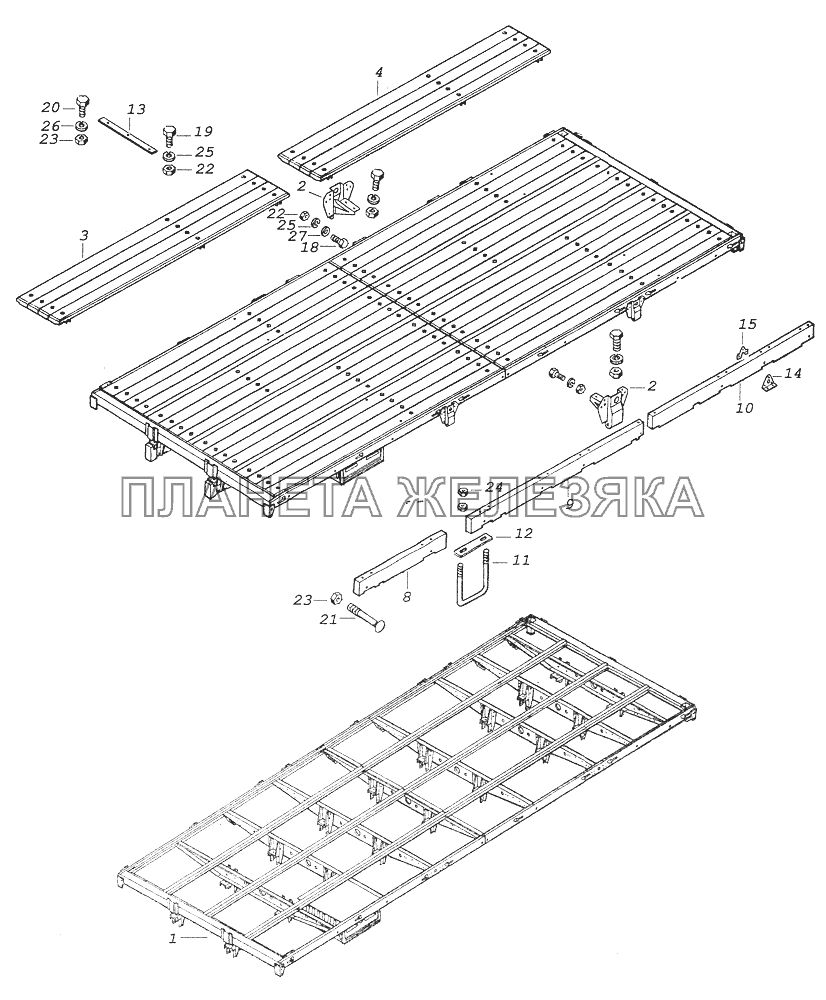

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 43118-8501010-31 |
Основание платформы в сборе Подробнее |
|
||
| 43118-8501010-32 |
Основание платформы Подробнее |
|
||
| 43118-8501010-33 |
Основание платформы Подробнее |
|
||
| 1 | 43118-8501016-31 |
Каркас основания платформы Подробнее |
|
|
| 1 | 43118-8501016-32 |
Каркас основания платформы Подробнее |
|
|
| 1 | 43118-8501016-33 |
Каркас основания платформы Подробнее |
|
|
| 2 | 5320-8502050 |
Направляющая стойки Подробнее |
|
|
| 3 | 43118-8522030-31 |
Щит N1 настила пола Подробнее |
|
|
| 3 | 43118-8522030-33 |
Щит N1 настила пола Подробнее |
|
|
| 4 | 43118-8522040-31 |
Щит N2 настила пола Подробнее |
|
|
| 4 | 43118-8522040-33 |
Щит N2 настила пола Подробнее |
|
|
| 8 | 53212-8501024 |
Брус продольный передний Подробнее |
|
|
| 8 | 532127-8501024 |
Брус продольный передний Подробнее |
|
|
| 9 | 53212-8501026 |
Брус продольный средний Подробнее |
|
|
| 9 | 532127-8501026 |
Брус продольный средний Подробнее |
|
|
| 10 | 53212-8501027 |
Брус продольный задний Подробнее |
|
|
| 10 | 532127-8501027 |
Брус продольный задний Подробнее |
|
|
| 11 | 5320-8501033 |
Хомут крепления балки к продольному брусу Подробнее |
|
|
| 12 | 5320-8501035 |
Прокладка хомута Подробнее |
|
|
| 13 | 5320-8502072 |
Усилитель поперечной балки Подробнее |
|
|
| 14 | 5320-8521114 |
Угольник фиксирующий платформу верхний Подробнее |
|
|
| 15 | 5320-8521117 |
Прокладка под головки болтов Подробнее |
|
|
| 18 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 19 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 20 | 1/59705/21 |
Болт М10х1,25-6gх20 Подробнее |
|
|
| 21 | 853014 |
Болт М10х1,25-6gх90 Подробнее |
|
|
| 22 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 23 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 24 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 25 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 26 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 27 | 1/26467/01 |
Шайба плоская 8х20 Подробнее |
|
