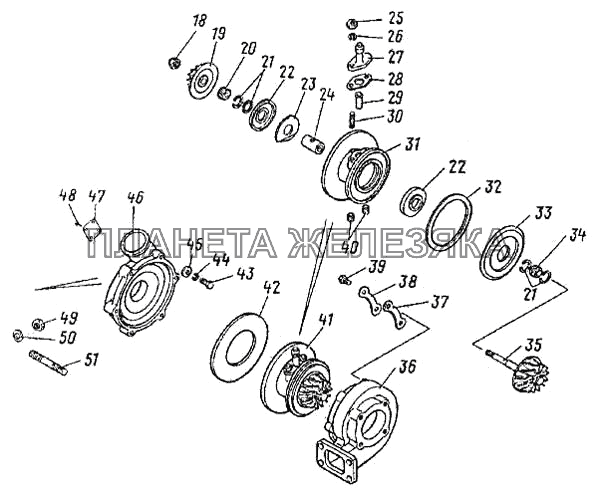

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 18 | 7403-1118120 |
Гайка крепления колеса компрессора Подробнее |
|
|
| 19 | 7403-1118110 |
Колесо компрессора Подробнее |
|
|
| 20 | 7403-1118084 |
Маслоотражатель Подробнее |
|
|
| 21 | 7403-1118106 |
Кольцо уплотнительное Подробнее |
|
|
| 22 | 7403.1118026 |
Крышка уплотнения Подробнее |
|
|
| 23 | 7403.1118028 |
Экран маслосбрасывающий Подробнее |
|
|
| 24 | 7403-1118030 |
Подшипник Подробнее |
|
|
| 25 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 26 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 27 | 7403.1118040 |
Переходник Подробнее |
|
|
 |
28 | 7403.1118042 |
Прокладка Подробнее |
|
| 29 | 7403.1118044 |
Фиксатор Подробнее |
|
|
| 30 | 1/35431/21 |
Шпилька М8х1,25-16х16 Подробнее |
|
|
| 31 | 7403.1118024 |
Корпус подшипников Подробнее |
|
|
| 32 | 7403-1118178 |
Прокладка Подробнее |
|
|
| 33 | 7403.1118176 |
Экран Подробнее |
|
|
| 34 | 7403.1118083 |
Втулка кольцедержатель Подробнее |
|
|
| 35 | 7403.1118086 |
Колесо турбины с валом в Подробнее |
|
|
| 36 | 7403-1118154 |
Корпус турбины Подробнее |
|
|
| 37 | 7403-1118158 |
Планка Подробнее |
|
|
| 38 | 7403-1118159 |
Шайба замковая Подробнее |
|
|
| 39 | 1/60432/27 |
Болт Подробнее |
|
|
| 40 | 7403.1118029 |
Ввертыш Подробнее |
|
|
| 41 | 7403.1118018 |
Корпус подшипников с ротором Подробнее |
|
|
| 42 | 7403.1118149 |
Экран корпуса компрессора Подробнее |
|
|
| 43 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 44 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 45 | 7403.1118160 |
Шайба упорная Подробнее |
|
|
| 46 | 7403-1118130 |
Корпус компрессора в сборе Подробнее |
|
|
| 49 | 1/21647/27 |
Гайка М10х1,25-6Н Подробнее |
|
|
 |
50 | 870860 |
Шайба тарельчатая 10 Подробнее |
