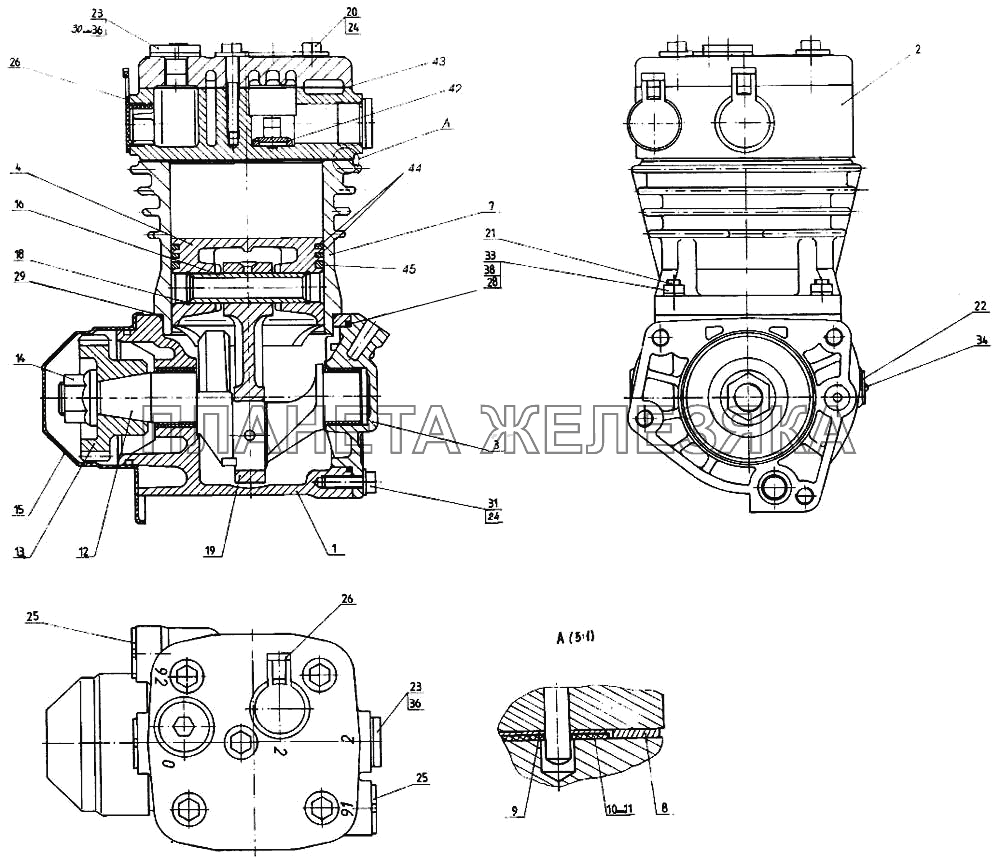

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 53205-3509018 |
Картер в сборе Подробнее |
|
|
 |
2 | 53205-3509039 |
Головка цилиндра с крышкой в сборе Подробнее |
|
| 3 | 53205-3509088 |
Крышка задняя в сборе Подробнее |
|
|
| 4 | 53205-3509160 |
Поршень в сборе Подробнее |
|
|
| 7 | 53205-3509030 |
Цилиндр Подробнее |
|
|
 |
8 | 53205-3509045 |
Прокладка головки Подробнее |
|
| 9 | 53205-3509056 |
Клапан всасывающий Подробнее |
|
|
| 10 | 53205-3509057 |
Прокладка клапана всасывающего Подробнее |
|
|
| 11 | 53205-3509057-10 |
Пружина волнистая Подробнее |
|
|
| 12 | 53205-3509110 |
Вал коленчатый Подробнее |
|
|
| 13 | 53205-3509130 |
Шестерня Подробнее |
|
|
| 14 | 53205-3509131 |
Гайка Подробнее |
|
|
| 15 | 53205-3509137 |
Крышка фланца транспортная Подробнее |
|
|
| 16 | 53205-3509170 |
Палец поршневой Подробнее |
|
|
| 18 | 53205-3509172 |
Стопор пальца поршневого Подробнее |
|
|
| 19 | 53205-3509180 |
Шатун Подробнее |
|
|
| 20 | 53205-3509203 |
Болт М8-6gх80 Подробнее |
|
|
| 21 | 53205-3509204 |
Шпилька М8х27 Подробнее |
|
|
| 22 | 53205-3509239 |
Табличка фирменная Подробнее |
|
|
| 23 | 53205-3509283 |
Пробка М26х1,5-6g Подробнее |
|
|
| 24 | 53205-3509206 |
Шайба 8х18 Подробнее |
|
|
| 25 | 53205-3509301 |
Пробка транспортная М22х1,5 Подробнее |
|
|
| 26 | 53205-3509302 |
Пробка транспортная М26х1,5 Подробнее |
|
|
| 28 | 53205-3509304 |
Кольцо уплотнительное Подробнее |
|
|
| 29 | 53205-3509305 |
Кольцо уплотнительное Подробнее |
|
|
| 30 | 53205-3509306 |
Прокладка 26х32 Подробнее |
|
|
| 31 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 32 | Гайка М8-6G.8.016 ГОСТ 5927-хХХХХХ |
Гайка М8-6G.8.016 ГОСТ 5927-хХХХХХ Подробнее |
|
|
| 33 | 1/61009/11 |
Гайка М8-6Н Подробнее |
|
|
| 34 | 1/0530/50 |
Заклепка 2х6 Подробнее |
|
|
| 35 | Заклепка 2.6,37 ГОСТ 10299-80 |
Заклепка 2.6,37 ГОСТ 10299-80 Подробнее |
|
|
| 36 | 1/02646/60 |
Прокладка 26х32 Подробнее |
|
|
| 38 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 39 | Шайба 8.65Г.019 ГОСТ 6402-70 |
Шайба 8.65Г.019 ГОСТ 6402-70 Подробнее |
|
|
| 40 | Болт М8-6gх20.88.35.019 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 41 | Шайба С8.04.019 ГОСТ 11371-78 |
Шайба С8.04.019 ГОСТ 11371-78 Подробнее |
|
|
 |
42 | 53205-3509043 |
Прокладка Подробнее |
|
| 43 | 53205-3509050 |
Клапан нагнетательный Подробнее |
|
|
| 44 | 53205-3909164 |
Кольцо скребковое Подробнее |
|
|
| 45 | 53205-3909166 |
Кольцо маслосъемное Подробнее |
|
