| ← Коробка передач (комплект для запасных частей) | Валы и шестерни коробки передач → |

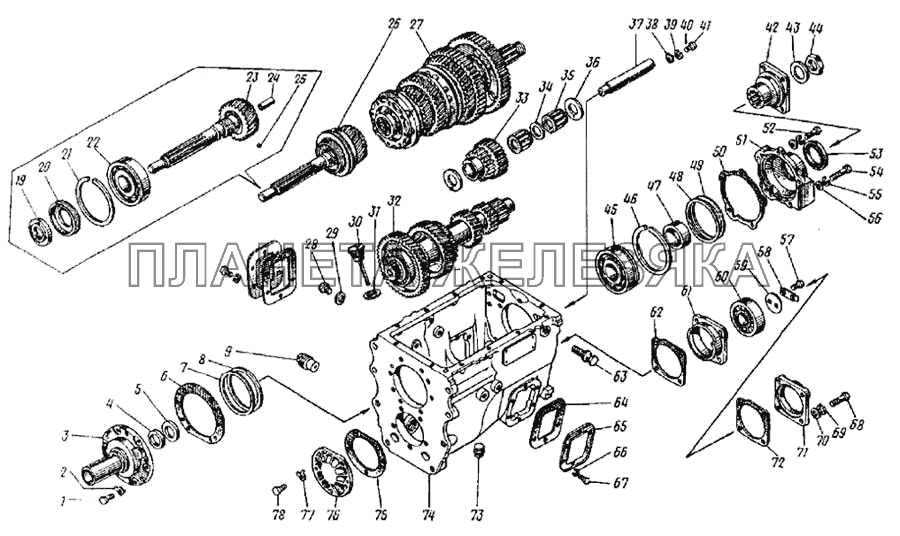

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
 |
2 | 870851 |
Шайба замковая 10 Подробнее |
|
 |
3 | 14.1701040 |
Крышка подшипника Подробнее |
|
| 4 | 14.1701230-01 |
Манжета с пружиной в сборе Подробнее |
|
|
| 5 | 14.1701238-01 |
Манжета с пружиной в сборе Подробнее |
|
|
 |
6 | 14.1701042 |
Прокладка крышки первичного вала Подробнее |
|
| 7 | 14.1701035 |
Прокладка регулировочная Подробнее |
|
|
| 7 | 6-205К |
Подшипник Подробнее |
|
|
 |
8 | 14.1701036 |
Прокладка регулировочная Подробнее |
|
| 8 | 141701340 |
Манжета с пружиной Подробнее |
|
|
 |
9 | 14.1701306 |
Пробка сливная с магнитом в сборе Подробнее |
|
| 19 | 870512 |
Гайка специальная М52х2-Л-6Н Подробнее |
|
|
 |
20 | 14.1701096 |
Кольцо маслонагнетающее Подробнее |
|
| 21 | 14.1701034 |
Кольцо стопорное Подробнее |
|
|
| 22 | 170412АКЛ |
Подшипник шариковый радиальный однорядный ГОСТ 520-89 Подробнее |
|
|
| 23 | 14.1701030 |
Вал первичный коробки передач Подробнее |
|
|
 |
24 | 14.1701043 |
Втулка маслопропускная первичного вала Подробнее |
|
| 25 | 864711 |
Шарик-фиксатор БV7.938 мм Подробнее |
|
|
| 26 | 14.1701027 |
Вал первичный Подробнее |
|
|
| 27 | 14.1701105 |
Вал вторичный коробки передач Подробнее |
|
|
| 28 | 1/55400/23 |
Болт М12х1,25-6gх16 Подробнее |
|
|
| 29 | 1/02826/60 |
Прокладка пробки Подробнее |
|
|
| 30 | 14.1701440 |
Указатель уровня масла в коробке передач в сборе Подробнее |
|
|
| 31 | 870632 |
Шайба уплотнительная 30х42х2 Подробнее |
|
|
| 32 | 14.1701047 |
Вал промежуточный коробки передач в сборе Подробнее |
|
|
 |
33 | 14.1701082 |
Блок шестерен заднего хода Подробнее |
|
 |
34 | 14.1701084 |
Втулка промежуточная подшипников блока зубчатых колес Подробнее |
|
| 35 | 64907К |
Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец Подробнее |
|
|
| 36 | 14.1701086 |
Шайба упорная блока шестерен заднего хода в сборе Подробнее |
|
|
| 37 | 14.1701092 |
Ось блока шестерен заднего хода Подробнее |
|
|
| 38 | 870862 |
Шайба 11 стопорная Подробнее |
|
|
| 39 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 40 | 870764 |
Штифт 3,6х5 Подробнее |
|
|
| 41 | 870030 |
Болт Подробнее |
|
|
 |
42 | 14.1701240 |
Крышка Подробнее |
|
 |
43 | 14.1701243 |
Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 Подробнее |
|
| 44 | 870510 |
Гайка специальная М39х2-6Н Подробнее |
|
|
| 45 | 50412АК |
Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89 Подробнее |
|
|
| 46 | 14.1701034 |
Кольцо стопорное Подробнее |
|
|
| 47 | 141.1701242 |
Втулка распорная Подробнее |
|
|
| 48 | 14.1701035 |
Прокладка регулировочная Подробнее |
|
|
|
|
49 | 14.1701036 |
Прокладка регулировочная Подробнее |
|
 |
50 | 14.1701203 |
Прокладка крышки подшипника Подробнее |
|
| 51 | 141.1701205 |
Крышка подшипника Подробнее |
|
|
| 52 | 1/55407/21 |
Болт М12х1,25-6gх45 Подробнее |
|
|
 |
53 | 864180 |
Манжета с пружиной в сборе Подробнее |
|
| 54 | 1/55414/21 |
Болт М12х1,25-6gх80 Подробнее |
|
|
| 55 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
|
| 56 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 57 | 1/55404/33 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 58 | 14.1701076 |
Планка стопорная болтов упорной шайбы Подробнее |
|
|
| 59 | 14.1701060 |
Шайба упорная Подробнее |
|
|
 |
60 | 3610 |
Подшипник роликовый сферический Подробнее |
|
 |
61 | 14.1701078 |
Стакан заднего подшипника промежуточного вала Подробнее |
|
 |
62 | 14.1701075 |
Прокладка крышки заднего подшипника промежуточного вала Подробнее |
|
| 63 | 14.1701350 |
Рым-болт Подробнее |
|
|
| 64 | 14.1701021-01 |
Прокладка крышки люка привода отбора мощности коробки передач Подробнее |
|
|
| 65 | 141701020 |
Крышка люка отбора мощности Подробнее |
|
|
| 66 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 67 | 1/59703/21 |
Болт М10х1,25-6gх16 Подробнее |
|
|
| 68 | 1/55409/21 |
Болт М12х1,25-6gх55 Подробнее |
|
|
| 69 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
|
| 70 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
 |
71 | 14.1701074 |
Крышка заднего подшипника промежуточного вала Подробнее |
|
|
|
72 | 14.1701075 |
Прокладка крышки заднего подшипника промежуточного вала Подробнее |
|
| 73 | 45 9939 1005 |
Пробка сливная Подробнее |
|
|
| 74 | 14.1701010 |
Картер коробки передач в сборе Подробнее |
|
|
 |
75 | 14.1701069 |
Прокладка Подробнее |
|
| 76 | 14.1701068 |
Крышка переднего подшипника промежуточного вала Подробнее |
|
|
|
|
77 | 870851 |
Шайба замковая 10 Подробнее |
|
| 78 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
