Номер детали |
Наименование детали |
|
|
|
|
65115-5003079 |

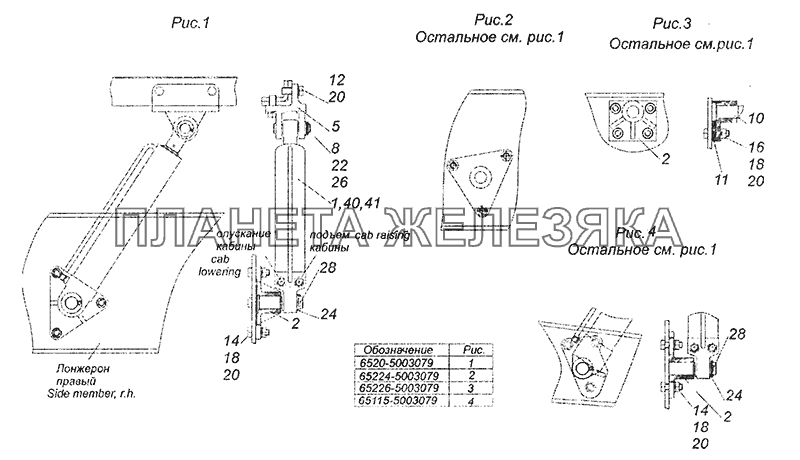

Установка гидроцилиндра кабины
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
65115 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
079 |
|
|
|
|
|
6520-5003079 |
Установка гидроцилиндра кабины
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
6520 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
079 |
|
|
|
|
|
65224-5003079 |
Установка гидроцилиндра кабины
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
65224 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
079 |
|
|
|
|
|
65226-5003079 |
Установка гидроцилиндра кабины
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
65226 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
079 |
|
|
|
|
1 |
4310-5003010-20 |
Гидроцилиндр
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
4310 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
53215-5003015 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
53215 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
015 |
|
|
|
|
2 |
6520-5003015 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
6520 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
015 |
|
|
|
|
2 |
6522-5003113-99 |
Кронштейн цилиндра нижний
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
6522 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
113 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
4310-5003110-10 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
4310 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
110 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
8 |
4310-5003114 |
Палец
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
4310 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
114 |
|
|
|
|
10 |
6520-5003115 |
Палец подвески гидроцилиндра
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
6520 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
115 |
|
|
|
|
11 |
6522-5003120-99 |
Проставка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
6522 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
120 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
12 |
1\55404\21 |
Болт М12x1,25-6gx30
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
14 |
1\55405\21 |
Болт М 12х1.25-6gx35
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
3 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
16 |
1\55409\31 |
Болт М12х1,25-6gx55
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
18 |
1\61036\11 |
Гайка низкая М12х1.25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
3 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
20 |
1\05170\77 |
Шайба пружинная 12
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
7 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
22 |
1\05204\01 |
Шайба плоская 20x35
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
24 |
1\05206\01 |
Шайба плоская 24x42
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
26 |
1V07970V01 |
Шплинт 4х30
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
28 |
1\07974\01 |
Шплинт 5x40
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
40 |
45104500321400 |
Насос опрокидывания кабины ШНКФ 458662250
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
450 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
41 |
4310-5003014-10 |
Гидроцилиндр
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
4310 |
| Группа |
Кабина (Кузов) |
| Подгруппа |
Боковина |
| Порядковый номер детали |
014 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
