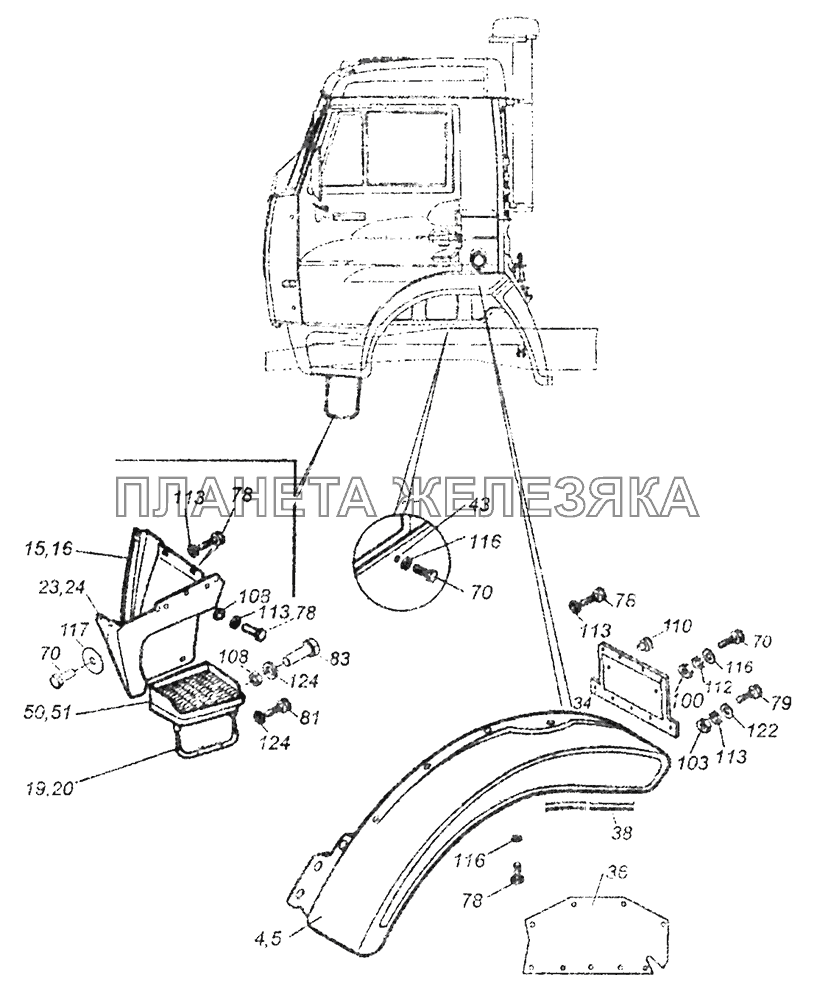

Номер детали |
Наименование детали |
|
 |
4 |
5320-8403012 |
Панель передней части крыла правая в сборе
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
5320 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
012 |
|
|
|
|
 |
5 |
5320-8403013 |
Панель передней части крыла левая в сборе
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
5320 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
013 |
|
|
|
|
|
|
15 |
5320-8403274 |
Щиток грязевой правый в сборе
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
5320 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
274 |
|
|
|
|
16 |
5320-8403275 |
Щиток грязевой левый в сборе
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
5320 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
275 |
|
|
 |
19 |
4310-8405020 |
Подножка дополнительная правая в сборе
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
4310 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
020 |
|
|
|
|
 |
20 |
4310-8405021 |
Подножка дополнительная левая в сборе
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
4310 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
021 |
|
|
|
|
 |
23 |
5320-8405110 |
Щиток подножки правый в сборе
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
5320 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
110 |
|
|
|
|
|
|
24 |
4310-8405111 |
Щиток подножки левый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
4310 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
111 |
|
|
|
|
34 |
43105-8403122 |
Щиток задний
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Модель |
43105 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
122 |
|
|
|
|
36 |
65115-8403124-04 |
Щиток грязевой верхний
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Модель |
65115 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
124 |
|
|
|
|
38 |
5320-8403126 |
Окантовка крыла
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Модель |
5320 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
126 |
|
|
|
|
43 |
5320-8403291 |
Фартук брызговика нижний
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Модель |
5320 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
291 |
|
|
 |
50 |
5320-8405014 |
Подножка правая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
5320 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
014 |
|
|
|
|
 |
51 |
5320-8405015 |
Подножка левая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
5320 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
015 |
|
|
|
|
|
|
70 |
1/09022/21 |
Болт ТЕМ6-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
22 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
78 |
1/60431/21 |
Болт М8-6gх14
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
38 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
79 |
356-75081 |
Болт М8-6gx16
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
12 |
| Примечание |
Нет |
|
|
|
|
81 |
356-75082 |
Болт М8-6gx20
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
3 |
| Примечание |
Нет |
|
|
|
|
83 |
1/60436/21 |
Болт М8-6gх25
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
10 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
100 |
1/58962/11 |
Гайка ЕМ6-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
5 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
103 |
1/61008/11 |
Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
108 |
853548 |
Гайкодержатель М8
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
16 |
| Покрытие |
без покрытия |
|
|
|
|
110 |
864310 |
Пробка транспортная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
112 |
1/06154/71 |
Шайба 6 зубчатая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
цинкование |
|
|
|
|
113 |
1/06156/73 |
Шайба 8 зубчатая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
48 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
фосфатирование |
|
|
|
|
116 |
1/26444/01 |
Шайба плоская 6х15х1
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
117 |
87Q621 |
Шайба плоская 8х22
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
16 |
| Примечание |
Нет |
|
|
|
|
120 |
1/26467/01 |
Шайба плоская 8х20
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
90-99 - детали, соединяющие трубопроводы, резьбовые пробки |
| Вид покрытия |
6 - фосфатное с промасливанием (П2) |
|
|
|
|
122 |
1/26470/01 |
Шайба плоская 8,45х25х2,5
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
12 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
124 |
1/05166/77 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
18 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
