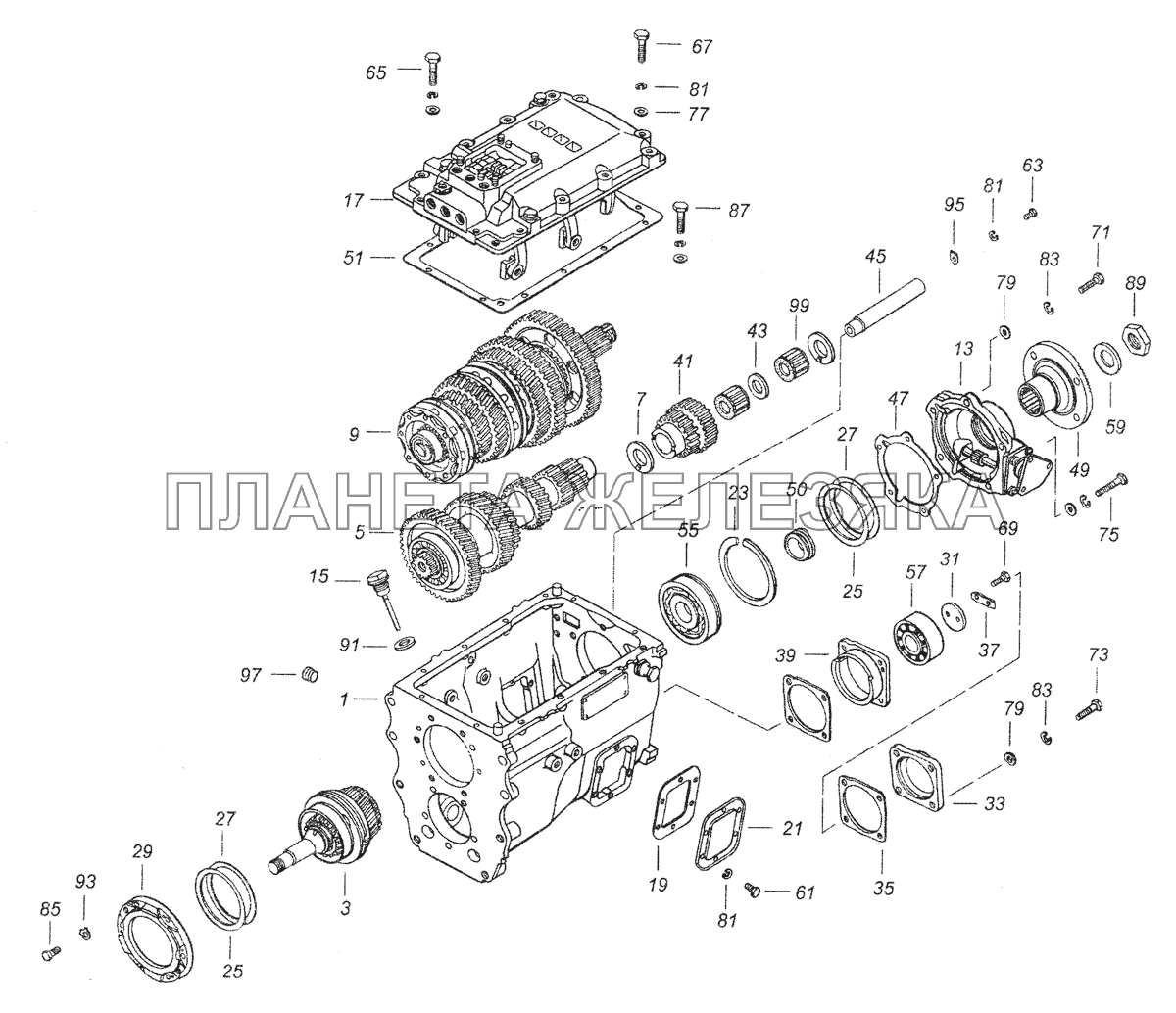

| ← 152.1700250 Коробка передан с делителем, управлением и деталями сцепления | 142.1700108 Коробка передач с картером сцепления → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 14.1701010 |
Картер коробки передач в сборе Подробнее |
|
|
 |
3 | 152.1701025 |
Вал первичный коробки передач в сборе Подробнее |
|
| 5 | 14.1701047 |
Вал промежуточный коробки передач в сборе Подробнее |
|
|
| 7 | 14.1701086 |
Шайба упорная блока шестерен заднего хода в сборе Подробнее |
|
|
| 9 | 142.1701100 |
Вал вторичный коробки передач в сборе Подробнее |
|
|
| 13 | 14.1701200 |
Крышка заднего подшипника вторичного вала в сборе Подробнее |
|
|
| 15 | 14.1701440 |
Указатель уровня масла в коробке передач в сборе Подробнее |
|
|
| 17 | 14.1702010 |
Механизм переключения передач в сборе Подробнее |
|
|
 |
19 | 14.1701020 |
Крышка люка привода отбора мощности коробки передач Подробнее |
|
| 21 | 14.1701021-01 |
Прокладка крышки люка привода отбора мощности коробки передач Подробнее |
|
|
| 23 | 14.1701034 |
Кольцо стопорное Подробнее |
|
|
| 25 | 14.1701035 |
Прокладка регулировочная Подробнее |
|
|
 |
27 | 14.1701036 |
Прокладка регулировочная Подробнее |
|
 |
29 | 15.1701040 |
Крышка заднего подшипника первичного вала Подробнее |
|
| 31 | 14.1701060 |
Шайба упорная Подробнее |
|
|
 |
33 | 14.1701074 |
Крышка заднего подшипника промежуточного вала Подробнее |
|
 |
35 | 14.1701075 |
Прокладка крышки заднего подшипника промежуточного вала Подробнее |
|
| 37 | 14.1701076 |
Планка стопорная болтов упорной шайбы Подробнее |
|
|
 |
39 | 14.1701078 |
Стакан заднего подшипника промежуточного вала Подробнее |
|
 |
41 | 14.1701082 |
Блок шестерен заднего хода Подробнее |
|
 |
43 | 14.1701084 |
Втулка промежуточная подшипников блока зубчатых колес Подробнее |
|
| 45 | 14.1701092 |
Ось блока шестерен заднего хода Подробнее |
|
|
 |
47 | 14.1701203 |
Прокладка крышки подшипника Подробнее |
|
 |
49 | 142.1701240 |
Фланец крепления кардана к вторичному валу коробки передач Подробнее |
|
| 50 | 14.3802052 |
Валик привода спидометра Подробнее |
|
|
 |
51 | 14.1702014 |
Прокладка верхней крышки коробки передач Подробнее |
|
| 55 | 45104951000900 |
Подшипник 6-50412Ш1 шариковый радиальный однорядный с канавкой на наружном кольце Подробнее |
|
|
| 57 | 45104957000110 |
Подшипник 6-53610Ш1 роликовый радиальный сферический двухрядный Подробнее |
|
|
 |
59 | 14.1701243 |
Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 Подробнее |
|
| 61 | 1/59703/21 |
Болт М10х1,25-6gх16 Подробнее |
|
|
| 63 | 1/59705/21 |
Болт М10х1,25-6gх20 Подробнее |
|
|
| 65 | 1/13070/21 |
Болт М10х1,25-6gх40 Подробнее |
|
|
| 67 | 1/12880/21 |
Болт М10х1,25-6gх60 Подробнее |
|
|
| 69 | 1/55404/33 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 71 | 1/55407/21 |
Болт М12х1,25-6gх45 Подробнее |
|
|
| 73 | 1/55409/21 |
Болт М12х1,25-6gх55 Подробнее |
|
|
| 75 | 1/55414/21 |
Болт М12х1,25-6gх80 Подробнее |
|
|
| 77 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 79 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 81 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 83 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
|
| 85 | 870014 |
Болт М10х1,25-6gх28 Подробнее |
|
|
 |
87 | 870024 |
Болт М10х1,25-6gх40 Подробнее |
|
| 89 | 870510 |
Гайка специальная М39х2-6Н Подробнее |
|
|
| 91 | 870632 |
Шайба уплотнительная 30х42х2 Подробнее |
|
|
 |
93 | 870851 |
Шайба замковая 10 Подробнее |
|
| 95 | 870862 |
Шайба 11 стопорная Подробнее |
|
