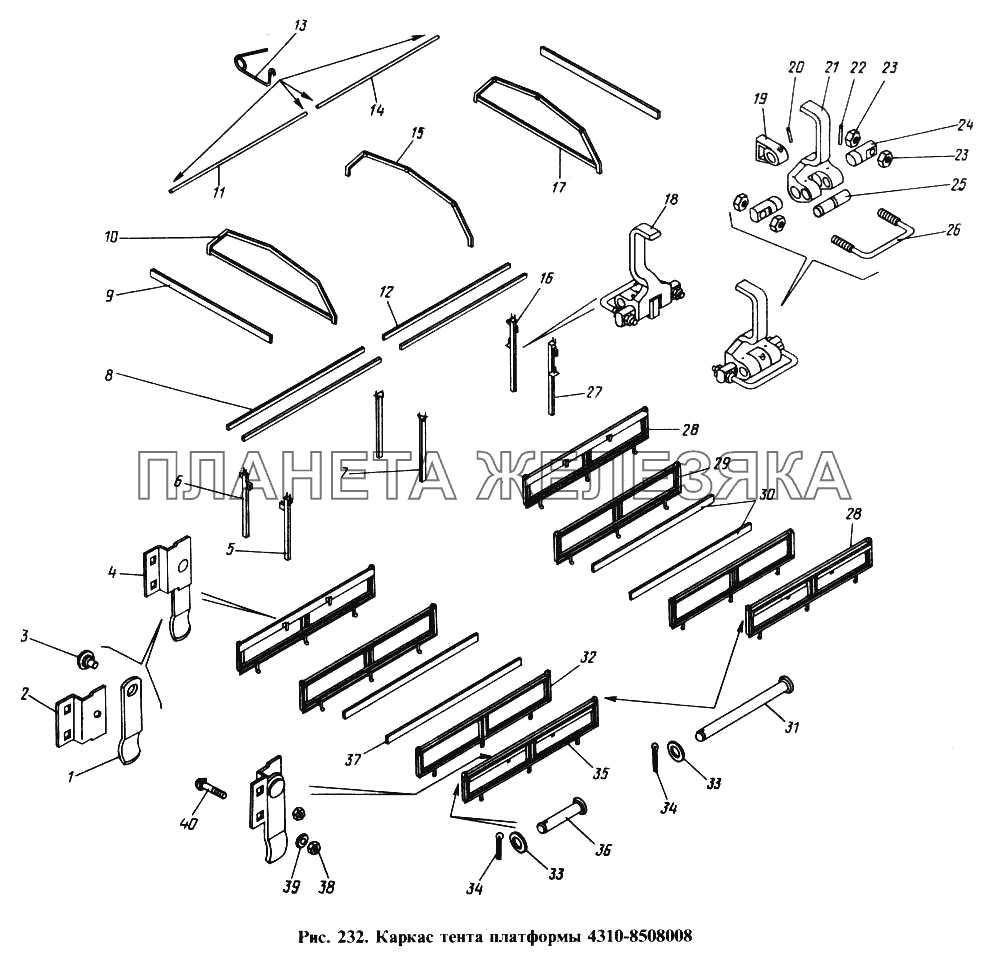

Каркас тента платформы КамАЗ-4310| ← Установка каркаса тента | Двигатель с оборудованием (основная комплектация) → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/05171/77 |
Шайба 14 пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 1/07964/01 |
Шплинт разводной 3х20 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 1/13945/21 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 1/26420/01 |
Шайба плоская 8,45х25х1,5 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 1/61008/11 |
Гайка М8х1,25-6Н Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 210383 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 260068 |
Палец 10х60 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 4310-8506121 |
Упор ножки боковой скамейки Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 4310-8508675 |
Каркас решетки Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 4310-8508694 |
Каркас решетки Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 4310-8508710 |
Ось Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 5320-8508223 |
Кронштейн № 2 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 1 | 4310-8506136 |
Щеколда запора скамейки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | 4310-8506137 |
Пластина крепления щеколды Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | 5320-6104037 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | 4310-8506135 |
Щеколда запора скамейки в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 4310-8508121 |
Стойка № 1 каркаса тента левая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 6 | 4310-8508120 |
Стойка № 1 каркаса тента правая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | 4310-8508160 |
Стойка № 2 каркаса тента в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | 4310-8508218 |
Распорка № 1 стоек каркаса тента в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | 5320-8508225 |
Доска каркаса тента передняя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 4310-8508110 |
Дуга №1 тента платформы к сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | 4310-8508209 |
Распорка №1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 12 | 5320-8508200 |
Распорка № 2 стоек каркаса теша в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 13 | 4310-8508221 |
Пружина распорок Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | 4310-8508211 |
Распорка №2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | 4310-8508154 |
Дуга №2 тента платформы в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | 4310-8508173 |
Стойка № 3 каркаса тента левая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | 4310-8508110 |
Дуга №1 тента платформы к сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 18 | 5320-8508208 |
Запор стойки № 2 в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 5320-8508213 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | 1/03327/10 |
Штифт цилиндрический 3х22 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | 5320-8508216 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 22 | 1/03330/10 |
Штифт цилиндрический 3х30 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 24 | 5320-8508217 |
Ось скобы Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 25 | 5320-8508219 |
Ось рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 26 | 5320-8508215 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 27 | 4310-8508172 |
Стойка №3 каркаса тента правая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 28 | 4310-8508690 |
Решетка № 2 в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 29 | 4310-8508695 |
Каркас решетки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 30 | 4310-8508229 |
Доска каркаса Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 31 | 853785 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 32 | 4310-8508674 |
Каркас решетки в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 33 | 1/05202/01 |
Шайба плоская 16,8х28х3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 34 | 1/07910/01 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 35 | 4310-8508670 |
Решетка № 1 в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 36 | 260141 |
Палец 16х70 ОСТ 37.001.163-97 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 37 | 4310-8508227 |
Доска каркаса Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 38 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 39 | 1/26420/01 |
Шайба плоская 8,45х25х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 40 | 210383 |
Болт Подробнее
Дополнительная информация:
|
|
