| ← Каркас основания платформы в сборе | Сиденья платформы → |

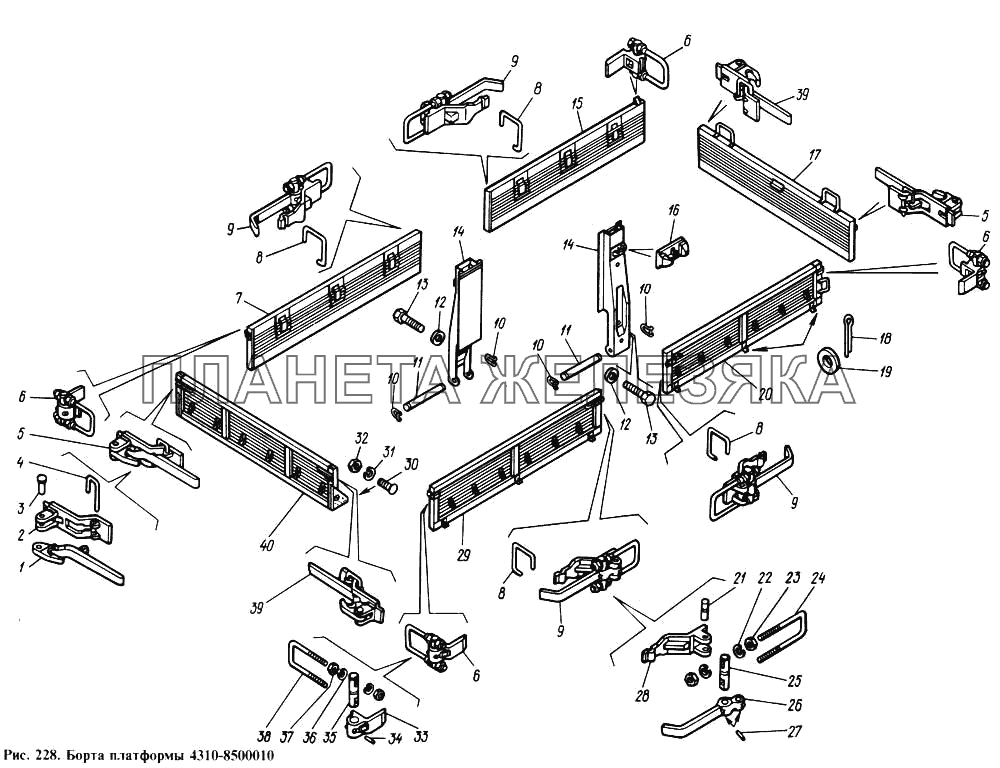

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/05203/01 |
Шайба плоская 18х3 Подробнее |
|
||
| 1/07346/01 |
Шплинт разводной 3х30 Подробнее |
|
||
| 1/21643/10 |
Гайка Подробнее |
|
||
| 4310-8503050 |
Чехол цепи заднего борта в сборе Подробнее |
|
||
| 4310-8503052 |
Чехол цепи заднего борта Подробнее |
|
||
| 4310-8503054 |
Шнур чехла Подробнее |
|
||
| 5320-8502058 |
Ось петли бокового борта Подробнее |
|
||
| 5320-8502058 |
Ось петли бокового борта Подробнее |
|
||
| 5320-8503190 |
Цепь заднего борта в сборе Подробнее |
|
||
| 1 | 5320-8505031 |
Рычаг запора Подробнее |
|
|
| 2 | 5320-8505033 |
Петля запора Подробнее |
|
|
| 3 | 5320-8505035 |
Ось рычага запора Подробнее |
|
|
| 4 | 5320-8505037 |
Скоба Подробнее |
|
|
 |
5 | 5320-8505028 |
Рычаг углового запора бортов платформы правый в сборе Подробнее |
|
 |
6 | 5320-8505038 |
Скоба углового запора бортов платформы в сборе Подробнее |
|
| 7 | 4310-8502010 |
Борт № 1 боковой правый в сборе Подробнее |
|
|
| 8 | 5320-8505021 |
Скоба предохранительная запора Подробнее |
|
|
 |
9 | 5320-8505011 |
Запор бортов платформы в сборе Подробнее |
|
| 10 | 862504 |
Шайба замковая 10,2 Подробнее |
|
|
| 11 | 5320-8502051 |
Ось стойки Подробнее |
|
|
| 12 | 1/05204/01 |
Шайба плоская 21х35х4 Подробнее |
|
|
| 13 | 1/59885/21 |
Болт М20х1,5-6gх70 Подробнее |
|
|
| 14 | 5320-8502040 |
Стойка бокового борта в сборе Подробнее |
|
|
| 15 | 4310-8502100 |
Борт №2 боковой правый в сборе Подробнее |
|
|
| 16 | 5320-8505019 |
Крюк запора боковых бортов платформы Подробнее |
|
|
| 17 | 4310-8503010 |
Борт задний в сборе Подробнее |
|
|
| 18 | 1/07346/01 |
Шплинт разводной 3х30 Подробнее |
|
|
| 19 | 1/05203/01 |
Шайба плоская 18х3 Подробнее |
|
|
| 20 | 4310-8502101 |
Борт №2 боковой левый в сборе Подробнее |
|
|
| 21 | 5320-8505017 |
Ось рычага Подробнее |
|
|
| 22 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 23 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 24 | 5320-8505015 |
Скоба Подробнее |
|
|
| 25 | 5320-8505041 |
Ось скобы Подробнее |
|
|
| 26 | 5320-8505020 |
Рычаг запора Подробнее |
|
|
| 27 | 1/03327/10 |
Штифт цилиндрический 3х22 Подробнее |
|
|
| 28 | 5320-8505013 |
Петля запора бортов Подробнее |
|
|
| 29 | 4310-8502011 |
Борт №1 боковой левый в сборе Подробнее |
|
|
| 30 | 210378 |
Болт М8х6gх16 Подробнее |
|
|
| 31 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 32 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 33 | 5320-8505043 |
Кронштейн скобы Подробнее |
|
|
| 34 | 1/03327/10 |
Штифт цилиндрический 3х22 Подробнее |
|
|
| 35 | 5320-8505041 |
Ось скобы Подробнее |
|
|
| 36 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 37 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 38 | 5320-8505039 |
Скоба запора Подробнее |
|
|
 |
39 | 5320-8505029 |
Рычаг углового запора бортов платформы левый в сборе Подробнее |
|
| 40 | 4310-8504010 |
Борт передний в сборе Подробнее |
|
