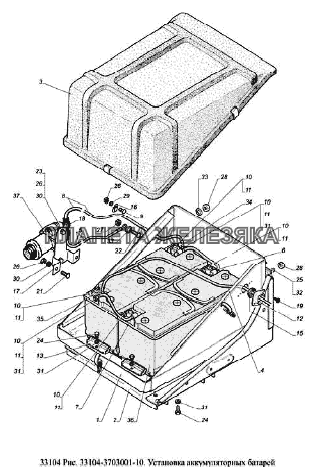

/101.gif "Установка аккумуляторных батарей ГАЗ-33104 Валдай Евро 3")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 33104-3703025 |
Основание аккумуляторных батарей Подробнее |
|
|
| 2 | 3301-3703028 |
Кронштейн крепления основания Подробнее |
|
|
| 3 | 4301-3703086 |
Крышка аккумуляторных батарей в сборе Подробнее |
|
|
| 4 | 33104-3724050-10 |
Провод 50 к стартеру Подробнее |
|
|
| 5 | 33104-3724065 |
Провод 65 на «массу» Подробнее |
|
|
| 6 | 4301-3724071-10 |
Провод Подробнее |
|
|
| 7 | 4301-3724072-10 |
Провод Подробнее |
|
|
| 8 | 33104-3724150-10 |
Провод 150 Подробнее |
|
|
| 9 | 290500-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 10 | 290659-П16 |
Болт М8-6gх30 Подробнее |
|
|
| 11 | 45 9952 4026 |
Гайка М8 Подробнее |
|
|
| 12 | 11-700786 |
Обойма уплотнителя пучка проводов Подробнее |
|
|
 |
13 | 3102-3703036 |
Планка крепления аккумуляторной батареи Подробнее |
|
| 15 | 20-3724083 |
Уплотнитель Подробнее |
|
|
| 16 | 21-3713090 |
Скоба Подробнее |
|
|
| 17 | 33104-3737042 |
Кронштейн выключателя массы Подробнее |
|
|
| 18 | 4301-3737084 |
Чехол защитный вывода стартера Подробнее |
|
|
| 19 | 3302-5325400 |
Винт самонарезающий для металла и пластмассы Подробнее |
|
|
| 21 | 210358-П29 |
Болт М6-6gх20 ОСТ 37.001.106-75 Подробнее |
|
|
| 22 | 210380-П29 |
Болт М8-6gх25 Подробнее |
|
|
 |
23 | 201417-П29 |
Болт М6-6gх14 ОСТ 37.001.123-96 Подробнее |
|
 |
24 | 201456-П29 |
Болт М8-6gх20 ОСТ 37.001.123-96 Подробнее |
|
 |
25 | 201542-П29 |
Болт М12-6gх35 ОСТ 37.001.123-96 Подробнее |
|
| 26 | 250508-П29 |
Гайка М6-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 27 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
 |
28 | 250514-П29 |
Гайка М12-6Н ОСТ 37.001.124-93 Подробнее |
|
| 29 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 30 | 252134-П2 |
Шайба 6Т ОСТ 37.001.115-75 Подробнее |
|
|
| 31 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 32 | 252137-П2 |
Шайба 12.ОТ ОСТ 37.001.115-75 Подробнее |
|
|
| 33 | 252193-П29 |
Шайба 12 ОСТ 37.001.146-75 Подробнее |
|
|
| 34 | 33078-3724310 |
Наконечник Подробнее |
|
|
| 35 | 330701-3724310 |
Наконечник Подробнее |
|
|
| 36 | СТРА.563413.001 |
Аккумуляторная батарея 6СТ-110А Подробнее |
|
|
| 37 | 1312.3737000 |
Выключатель батареи 1312.3737 Подробнее |
|
