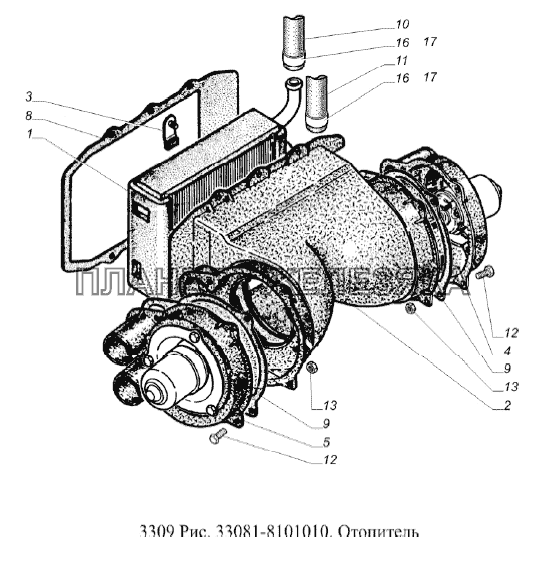

![Отопитель ГАЗ-3309 (Евро 2) Отопитель ГАЗ-3309 (Евро 2)](https://www.xn--80aaasbafk1acftx0c6n.xn--p1ai/static/acat_ironplanet/data/gaz/3309 (e2)/181.gif)
№ | Номер детали | Наименование детали | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 3307-8101056 |
Радиатор отопителя с прокладками в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
2 | 3307-8101098 |
Кожух радиатора с крышками вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||
3 | 3307-8101121 |
Держатель радиатора с прокладкой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
4 | 33081-8101330 |
Корпус вентилятора правый Подробнее
Дополнительная информация:
|
|
|||||||||||
5 | 33081-8101331 |
Корпус вентилятора левый Подробнее
Дополнительная информация:
|
|
|||||||||||
8 | 3307-8101114 |
Прокладка кожуха радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||
9 | 4301-8101336 |
Прокладка корпуса вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||
10 | 3102-8101036 |
Шланг воздушной трубки Подробнее
Дополнительная информация:
|
|
|||||||||||
11 | 4301-8120030 |
Шланг тройника подводящий Подробнее
Дополнительная информация:
|
|
|||||||||||
![]() |
12 | 201422-П29 |
Болт М6-6gх25 ОСТ 37.001.123-96 Подробнее
Дополнительная информация:
|
|||||||||||
13 | 45 9953 1818 |
Гайка М6 Подробнее
Дополнительная информация:
|
|
|||||||||||
16 | 00.10.00-02 |
Хомут 20-32 ТО17-9-20-98 Подробнее
Дополнительная информация:
|
|
|||||||||||
16 | ТВОС-049.001-03 |
Хомут 20-32 ТУ 4599-003-03966022-00 Подробнее
Дополнительная информация:
|
|
|||||||||||
17 | 00.10.00-02 |
Хомут 20-32 ТО17-9-20-98 Подробнее
Дополнительная информация:
|
|
|||||||||||
17 | ТВОС-049.001-03 |
Хомут 20-32 ТУ 4599-003-03966022-00 Подробнее
Дополнительная информация:
|
|
