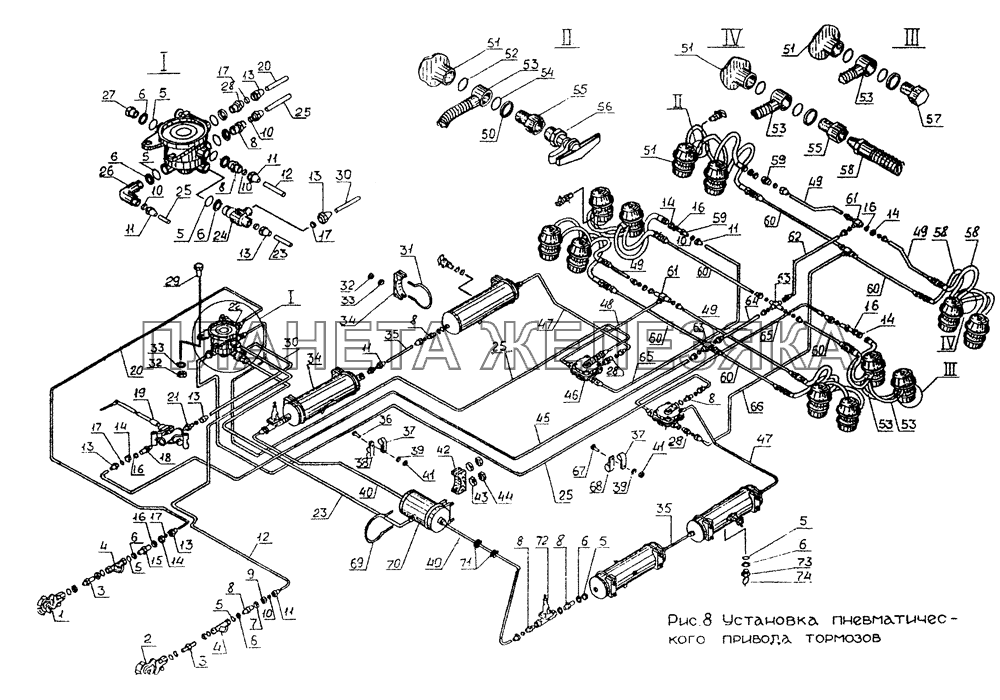

Установка пневматического привода тормозов ЧМЗАП-9990
| ← Колесо со ступицей и тормозом | Рычаг регулировочный → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Произв. США |
Головка соединительная питающая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | Произв. США |
Головка соединительная питающая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 479736 |
Штуцер проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 1206.3511310 |
Фильтр магистральный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 7771-3521062 |
Кольцо 020-025-30-2-3 ГОСТ 18829 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 771Б-3506104-10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 252139 |
Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 479945 |
Штуцер ввертный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 250636 |
Гайка М 16x1,5.6Н.6.016 ГОСТ 5985 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 314802-01 |
Муфта конусная 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 314708-01 |
Гайка накидная 2Н10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 601000.3506276 |
Трубка управляющей магистрали Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 314707-01 |
Гайка накидная 2Н 14 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 250640 |
Гайка М20x1,5.6Н.6.016 ГОСТ 5915 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 479821 |
Штуцер ввертной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 252141 |
Шайба 20 ОТ 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 314801-01 |
Муфта конусная 14 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 479738 |
Штуцер ввертный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 601000.3520201 |
Кран разобщительный с валом Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 601000.3506150 |
Трубка питания прицепа Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 314611-01 |
Штуцер ввертный 1-14 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 1106.3531010-70 |
Воздухораспределитель с краном растормаживания Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 601000.3506096 |
Трубка от воздушного баллона к воздухораспределителю Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 479970 |
Тройник ввертный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 601000.3506280 |
Трубка от воздухораспределителя к ускорителю Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 479895 |
Угольник ввертный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 479302 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 479820 |
Штуцер ввертный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 201501 |
Болт М10-6gx35.68.016ГОСТ 7796-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 601000.3506116 |
Трубка от воздухораспределителя к крану Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 9990-3513085 |
Хомут крепления воздушного баллона Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 250512 |
Гайка М10.6Н.6.016. ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 252136 |
Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 9990-3513035 |
Прокладка воздушного баллона тормозов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | 601000.3506100 |
Трубка между баллонами Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | 201420 |
Болт М6-6gx20.68.016 ГОСТ 7798-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | 315406 |
Кляммер 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 379242 |
Кляммер двойной 14 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | 252134 |
Шайба 6Т 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | 601000.3506098 |
Трубка от воздушного баллона к защитному клапану Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | 250508 |
Гайка М6. 6Н. 6.016 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | 771-3513035 |
Прокладка воздушного баллона Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 43 | 252135 |
Шайба 8Т 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 44 | 250510 |
Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 45 | 601000.3506118 |
Трубка от крана к крестовине Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 46 | 1106.3518010 |
Клапан ускорительный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 47 | 601000.3506102 |
Трубка от баллона к ускорителю Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 48 | 601000.3506106 |
Трубка от ускорителя к тропинку первая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 49 | 601000.3506114 |
Трубка тормозная большая № 2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 50 | 99858-3506106 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
51 | 24.3519200 |
Камера тормозная с пружинным энергоаккумулятором тип 24/24 Подробнее
Дополнительная информация:
|
|||||||||||||||
| 52 | 601000.3519066 |
Кольцо 014-020-36-2-2 ГОСТ 18829 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 53 | 601000.3506350 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 54 | 99858-3519066 |
Кольцо 014-018-25-2-2 ГОСТ 18829-73 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 55 | 475085 |
Болт М16x1,5-6g Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 56 | 1306.3515310 |
Клапан контрольного вывода Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 57 | 475086 |
Болт М 16x1,5-6gx35 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 58 | 925Б-3506084-10 |
Шланг гибкий задних тормозов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 59 | 479872 |
Штуцер проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 60 | 601000.3506112 |
Трубка тормозная большая № 1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 61 | 479975 |
Тройник проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 62 | 601000.3506124 |
Трубка от крестовины к тройнику Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 63 | 479957 |
Крестовина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 64 | 601000.3506120 |
Трубка от крестовины к крестовине Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 65 | 601000.3506108 |
Трубка от ускорителя к тройнику вторая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 66 | 601000.3506110 |
Трубка от ускорителя к тройнику третья Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 67 | 201418 |
Болт М6.6gx 16 ГОСТ 7798 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 68 | 315407 |
Кляммер 14 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 69 | 771-3513083 |
Хомут крепления воздушного баллона Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 70 | 9906.503513.015 |
Баллон воздушный тормозов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 71 | 200-3724042 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 72 | 1206.3515010-10 |
Клапан защитный одинарный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
73 | 100-3513110 |
Кран слива конденсата Подробнее
Дополнительная информация:
|
|||||||||||||||
| 74 | 5208-2806024 |
Звено конечное цепи Подробнее
Дополнительная информация:
|
|
