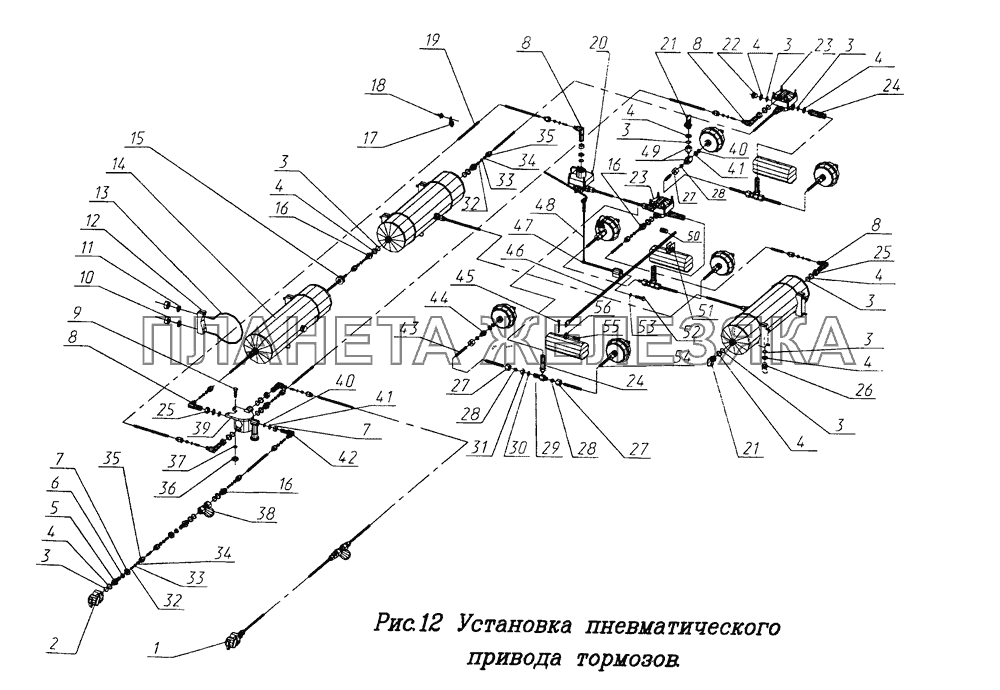

Установка пневматического привода тормозов ЧМЗАП-9906
| ← Установка запасного колеса | Привод стояночного тормоза → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 100-3521111 |
Головка соединительная тип "Палм" Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 100-3521110 |
Головка соединительная тип "Палм" Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 711-3521062 |
Кольцо 020-025-30-2-3 ГОСТ 18829-73 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 711-3506104-10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 9911.003513092-10 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 252139 |
Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 250561 |
Гайка М16x1,5.6Н.6.016 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 9911.003513116-10 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 201498 |
Болт М10-6gx28.68.016 ГОСТ 7796-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 250510 |
Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 252135 |
Шайба 8Т 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 771-3513035 |
Прокладка воздушного баллона Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 771-3513085 |
Хомут крепления воздушного баллона Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 99858-3513015 |
Баллон воздушный тормозов Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 200-3724042 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 9911.003513096-10 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 1/45677-80 |
Хомутик Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
18 | 2108-6102053 |
Кнопка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 19 | Трубка полиамидная |
Трубка полиамидная 10x1,0 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 4 757 010 010 |
Регулятор тормозных сил Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 13.3515310 |
Клапан контрольного вывода Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 479302 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 11.3518010 |
Клапан ускорительный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 311200.3506085 |
Шланг гибкий тормозных камер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 477286 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
26 | 100-3513110 |
Кран слива конденсата Подробнее
Дополнительная информация:
|
|||||||||||||||
| 27 | 421141 |
Гайка накидная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 421240-01 |
Муфта конусная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 771-3506091-01 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 252140 |
Шайба 18 ОТ 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 250638 |
Гайка М18x1,5.6Н.6.016 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 9911.003513173-10 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 9911.003513150 |
Кольцо 010-013-19 ГОСТ9833-73 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 9911.003513144-10 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | 9911.003513138-10 |
Гайка накидная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | 250512 |
Гайка М10.6Н.6.016. ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | 252136 |
Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 12.3511310 |
Фильтр магистральный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
39 | 9758-3531010-01 |
Воздухораспределитель Подробнее
Дополнительная информация:
|
|||||||||||||||
| 40 | 99858-3519066 |
Кольцо 014-018-25-2-2 ГОСТ 18829-73 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | 99858-3506106 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | 320000.3513122 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 43 | 308000.3506305 |
Трубка тормозной камеры Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 44 | 479091 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 45 | 258038 |
Шплинт 3,2x16.016 ГОСТ 397-79 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 46 | 9911.003533300 |
Тяга упругого элемента Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
47 | 100-3533110 |
Упругий элемент Подробнее
Дополнительная информация:
|
|||||||||||||||
| 48 | 311200.3506442 |
Штанга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 49 | 8335-3506012 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 50 | 9906.503533315 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 51 | 9906.503533310 |
Кронштейн упругого элемента Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 52 | 201540 |
Болт М12-6gx30.68.016 ГОСТ 7796-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 53 | 252137 |
Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 54 | 308000.3506304 |
Трубка тормозной камеры Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 55 | 260060 |
Палец 10x35 ОСТ 37.001.163-73 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 56 | 9906.503533302 |
Кронштейн упругого элемента Подробнее
Дополнительная информация:
|
|
