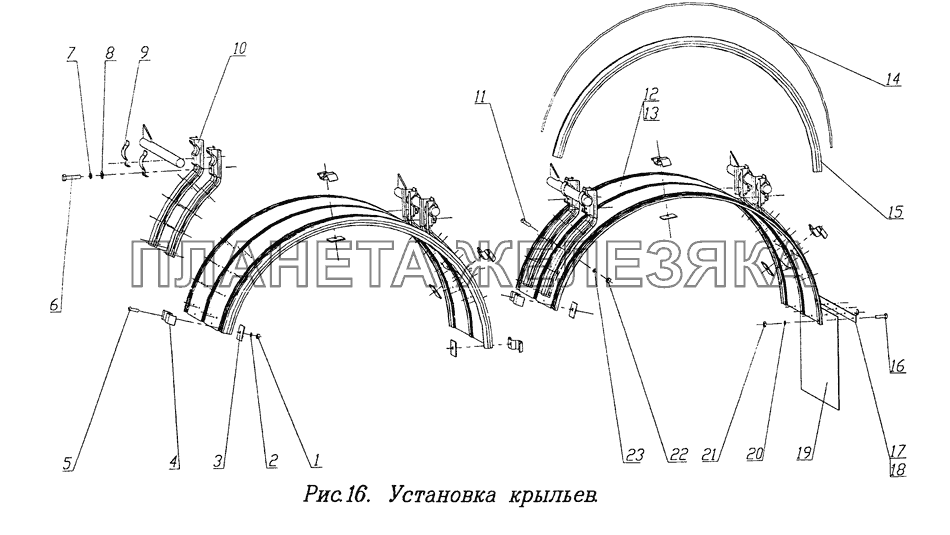

Установка крыльев ЧМЗАП-9906| Установка бортов, цепей и распорок → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 250508 |
Гайка М6. 6Н. 6.016 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 252154 |
Шайба 6Л 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 99859-8404031 |
Подкладка фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 99859-8404030 |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 220107 |
Винт М6-6gx20.48.016 ГОСТ 17473-80 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 201462 |
Болт М8-6gx35.68.016 ГОСТ 7796-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 252135 |
Шайба 8Т 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 252005 |
Шайба 8 ОСТ37.001.144-75 Подробнее
Дополнительная информация:
|
||||||||||||||
| 9 | 99859-8404029 |
Зажим кронштейна крыла Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 99859-8404025 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 220107 |
Винт М6-6gx20.48.016 ГОСТ 17473-80 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 9911.008404018-10 |
Крыло левое Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 9911.008404019 |
Крыло правое Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 99859-8404021 |
Обечайка крыла Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 201421 |
Болт М6-6gx22.68.016 ГОСТ 7798-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 9911.008404.161 |
Подкладка крыла наружная левая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 9911.008404.160 |
Подкладка крыла наружная правая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 311200.8404070 |
Брызговик крыла Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 252154 |
Шайба 6Л 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 250508 |
Гайка М6. 6Н. 6.016 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 250508 |
Гайка М6. 6Н. 6.016 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 252154 |
Шайба 6Л 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
