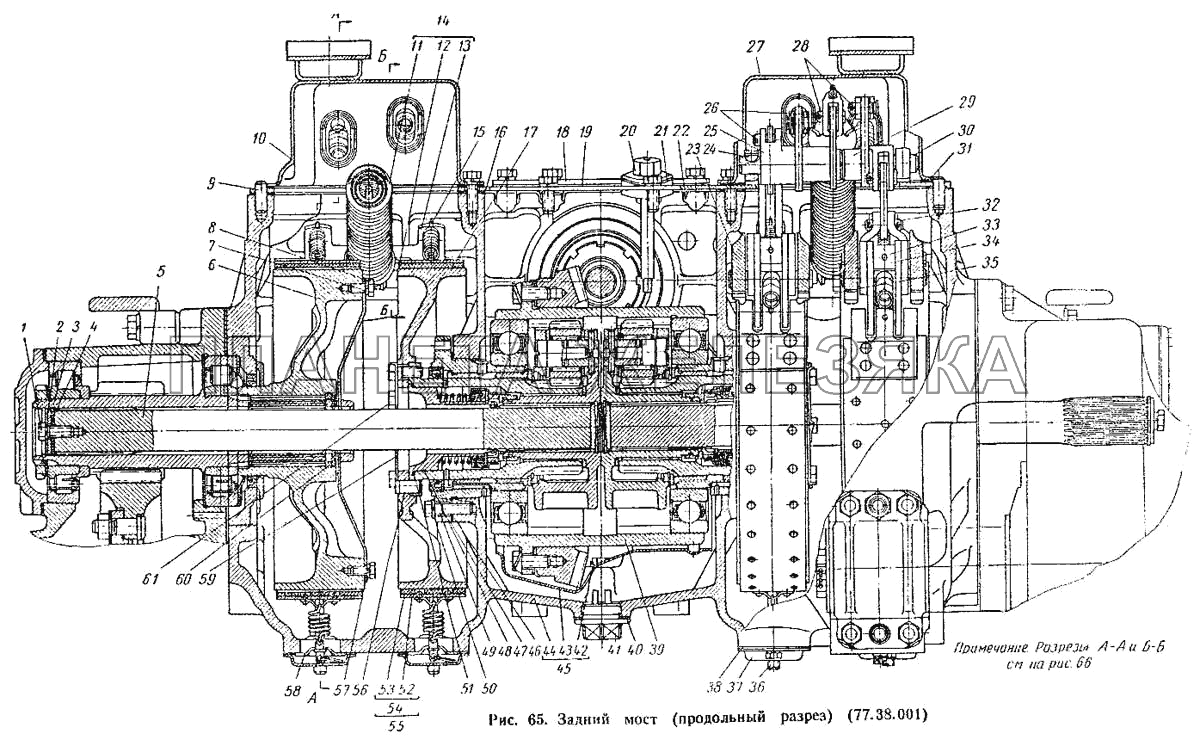

Задний мост (продольный разрез) (77.38.001) ДТ-75М| ← Детали карданной передачи | Задний мост (разрез по остановочному тормозу и тормозу планетарного механизма) (77.38.001) → |
| № | Номер детали | Наименование детали | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 77.38.001 |
Мост задний Подробнее
Дополнительная информация:
|
|
||||||||
| 77.38.040 |
Лента остановочного тормоза в сборе (только для запасных частей) Подробнее
Дополнительная информация:
|
|
||||||||
| 77.38.055Р |
Комплект сателлита с осью сателлита и игольчатыми роликами в сборе (для запасных частей) Подробнее
Дополнительная информация:
|
|
||||||||
| 77.38.056Р |
Шкив остановочного тормоза с запорными планками в сборе (для запасных частей) Подробнее
Дополнительная информация:
|
|
||||||||
| Болт М12Х60 |
Болт М12Х60, ГОСТ 7795-62 Подробнее
Дополнительная информация:
|
|
||||||||
| Болт М8Х16 |
Болт М8Х16, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
||||||||
| 1 | Болт М12Х25 |
Болт М12Х25, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 2 | Шайба пружинная 12Н |
Шайба пружинная 12Н, ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||||
| 3 | 77.38.198 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||
| 4 | 77.38.199 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||
| 5 | 77.38.102 |
Вал заднего моста Подробнее
Дополнительная информация:
|
|
|||||||
| 6 | 77.38.146-1 |
Шкив остановочного тормоза Подробнее
Дополнительная информация:
|
|
|||||||
| 8 | Болт М10Х20 |
Болт М10Х20, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 9 | А38-89 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||
| 10 | 77.38.030-1 |
Коробка управления левая в сборе Подробнее
Дополнительная информация:
|
|
|||||||
 |
11 | 77.38.036 |
Пружины планетарного тормоза в сборе Подробнее
Дополнительная информация:
|
|||||||
| 12 | 77.38.262 |
Втулка распорная Подробнее
Дополнительная информация:
|
|
|||||||
| 13 | 77.38.224-1 |
Кронштейн пружины планетарного тормоза Подробнее
Дополнительная информация:
|
|
|||||||
| 14 | 77.38.043 |
Кронштейн с пружиной планетарного тормоза в сборе (левый) Подробнее
Дополнительная информация:
|
|
|||||||
| 15 | 77.38.130А |
Пружина верхняя Подробнее
Дополнительная информация:
|
|
|||||||
| 16 | 77.38.223-1 |
Прокладка крышки заднего моста Подробнее
Дополнительная информация:
|
|
|||||||
| 17 | 77.38.145 |
Шкив тормоза планетарного механизма Подробнее
Дополнительная информация:
|
|
|||||||
| 18 | 77.38.208А |
Крышка люка Подробнее
Дополнительная информация:
|
|
|||||||
| 19 | 77.38.209 |
Прокладка крышки люка Подробнее
Дополнительная информация:
|
|
|||||||
| 20 | 77.38.024-1 |
Пробка заливной горловины в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 21 | 77.38.203 |
Прокладка пробки Подробнее
Дополнительная информация:
|
|
|||||||
| 22 | 77.38.022-2 |
Крышка заднего моста в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 23 | 77.38.205 |
Кронштейн ленты планетарного тормоза Подробнее
Дополнительная информация:
|
|
|||||||
| 24 | Шпонка сегментная 4Х6,5, Т.О |
Шпонка сегментная 4Х6,5, ГОСТ 8795-58 Подробнее
Дополнительная информация:
|
|
|||||||
| 25 | 77.38.035 |
Рычаг планетарного тормоза правый Подробнее
Дополнительная информация:
|
|
|||||||
| 27 | 77.38.031-1 |
Коробка управления правая в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 28 | 77.38.228 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||
| 29 | 77.38.033 |
Рычаг остановочного тормоза правый Подробнее
Дополнительная информация:
|
|
|||||||
| 30 | 77.38.221 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||
| 31 | 77.38.168-1 |
Прокладка коробки управления Подробнее
Дополнительная информация:
|
|
|||||||
| 32 | 77.38.218 |
Палец двуплечих рычагов Подробнее
Дополнительная информация:
|
|
|||||||
| 33 | Шплинт 4Х36 |
Шплинт 4Х36, ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 34 | 77.38.187 |
Втулка распорная Подробнее
Дополнительная информация:
|
|
|||||||
| 35 | 77.38.044 |
Кронштейн с пружиной планетарного тормоза в сборе (правый) Подробнее
Дополнительная информация:
|
|
|||||||
| 36 | 77.38.129 |
Винт регулировочный Подробнее
Дополнительная информация:
|
|
|||||||
| 37 | 77.38.127 |
Крышка нижняя Подробнее
Дополнительная информация:
|
|
|||||||
| 38 | 77.38.128 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||
| 39 | 77.38.011 |
Механизм планетарный в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 40 | 77.37.203 |
Прокладка пробки Подробнее
Дополнительная информация:
|
|
|||||||
| 41 | 77.37.019А |
Пробка сливная с магнитом в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 42 | 77.38.193 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||
| 43 | 77.38.028-1 |
Кожух в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 44 | 77.38.101-1А |
Корпус трансмиссии Подробнее
Дополнительная информация:
|
|
|||||||
| 45 | 77.38.021-1А |
Корпус трансмиссии в сборе со шпильками Подробнее
Дополнительная информация:
|
|
|||||||
| 46 | 77.38.222 |
Прокладка стакана подшипника Подробнее
Дополнительная информация:
|
|
|||||||
| 48 | 77.38.014А |
Уплотнение в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 49 | Болт М12Х40 |
Болт М12Х40, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 50 | Шайба пружинная 12Т |
Шайба пружинная 12Т, ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||||
| 51 | 77.38.184 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||
| 52 | 77.38.158-1 |
Лента тормозная нижняя ветвь Подробнее
Дополнительная информация:
|
|
|||||||
| 53 | 77.38.149-1 |
Накладка тормозной ленты нижняя Подробнее
Дополнительная информация:
|
|
|||||||
| 54 | 77.38.018-1 |
Нижняя ветвь ленты в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 55 | 77.38.016-1А |
Лента планетарного тормоза в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 56 | 77.38.200 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||
| 57 | 77.38.186-1 |
Пластина запорная Подробнее
Дополнительная информация:
|
|
|||||||
| 58 | 77.38.125 |
Опора пальца Подробнее
Дополнительная информация:
|
|
|||||||
| 59 | 77.38.138 |
Пластина замковая Подробнее
Дополнительная информация:
|
|
|||||||
| 60 | 77.38.212 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||
| 61 | Болт М12Х1,25Х30 |
Болт М12Х1,25Х30, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 72 | 77.38.189-1 |
Накладка Подробнее
Дополнительная информация:
|
|
|||||||
| 73 | 77.38.215 |
Рычаг двуплечий короткий Подробнее
Дополнительная информация:
|
|
|||||||
| 81 | 77.38.217 |
Палец кронштейна тормоза Подробнее
Дополнительная информация:
|
|
|||||||
 |
82 | 77.38.214 |
Гайка натяжная тормоза Подробнее
Дополнительная информация:
|
|||||||
 |
86 | 77.38.164-1 |
Винт регулировочный Подробнее
Дополнительная информация:
|
|||||||
| 89 | 77.38.151 |
Палец проушины Подробнее
Дополнительная информация:
|
|
|||||||
| 90 | 77.38.152 |
Серьга Подробнее
Дополнительная информация:
|
|
|||||||
| 98 | 77.38.216 |
Рычаг двуплечий длинный Подробнее
Дополнительная информация:
|
|
|||||||
| 99 | 77.38.220 |
Серьга планетарного тормоза Подробнее
Дополнительная информация:
|
|
|||||||
| 110 | 77.38.135А |
Прокладка регулировочная (0,5 мм) Подробнее
Дополнительная информация:
|
|
|||||||
| 111 | 77.38.134А |
Прокладка регулировочная (0,2 мм) Подробнее
Дополнительная информация:
|
|
|||||||
| 112 | 77.38.133А |
Прокладка регулировочная (0,1 мм) Подробнее
Дополнительная информация:
|
|
|||||||
| 119 | 77.38.122-1 |
Ось сателлита Подробнее
Дополнительная информация:
|
|
|||||||
| 120 | 77.38.123-1 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||
| 122 | 77.38.103-2 |
Сателлит Подробнее
Дополнительная информация:
|
|
|||||||
| 125 | 77.38.106 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||
| 128 | 77.38.110А |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||
| 134 | 77.38.137А |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||
| 142 | 77.38.176 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||
| 143 | 77.38.177 |
Стяжка Подробнее
Дополнительная информация:
|
|
|||||||
| 145 | 77.38.211-1 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||
| 148 | 77.38.178 |
Шток регулировки Подробнее
Дополнительная информация:
|
|
|||||||
| 150 | 77.38.117 |
Кожух сальника Подробнее
Дополнительная информация:
|
|
|||||||
| 155 | 77.38.112 |
Шайба специальная Подробнее
Дополнительная информация:
|
|
|||||||
| 159 | 77.38.116 |
Стакан Подробнее
Дополнительная информация:
|
|
