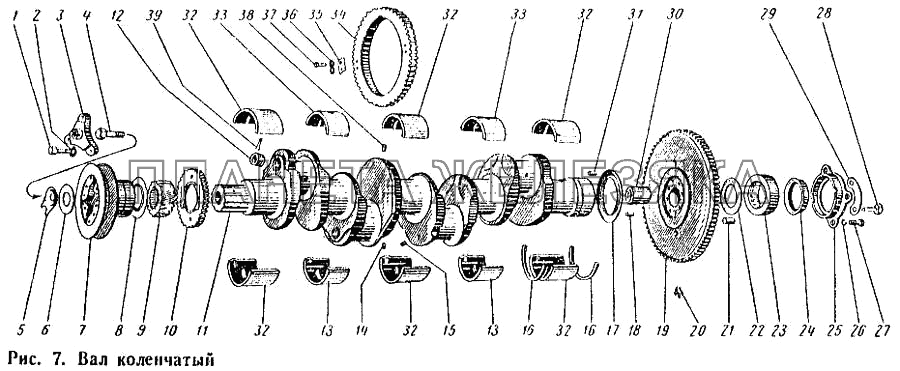

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 01-0403 |
Венец маховика (входит в узел 6Т3-04с6) Подробнее |
|
||
| 41-04с1-2 |
Вал коленчатый в сборе Подробнее |
|
||
| 41-04с3-2 |
Вал коленчатый в сборе Подробнее |
|
||
| 41-04с5-2 |
Вал коленчатый с вкладышами (комплект запасных частей) Подробнее |
|
||
| 4Т6-04с8 |
Вкладыши коренных подшипников Подробнее |
|
||
| 4Т6-04с9 |
Комплект коренных вкладышей Подробнее |
|
||
| 6Т3-0402 |
Маховик (входит в узел 6Т3-04с6) Подробнее |
|
||
| 6Т3-04с2 |
Маховик в сборе Подробнее |
|
||
| 6Т6-04с7 |
Вкладыши коренных подшипников Подробнее |
|
||
| 1 | Болт М16Х32 кл. 2-015, ГОСТ 7796-62 |
Болт М16Х32 кл. 2-015, ГОСТ 7796-62 Подробнее |
|
|
| 2 | 01-0425 |
Шайба стопорная Подробнее |
|
|
| 3 | 01-0424 |
Храповик Подробнее |
|
|
| 4 | 6Т3-0410 |
Болт Подробнее |
|
|
| 5 | 6Т3-0409 |
Шайба стопорная Подробнее |
|
|
| 6 | 6Т3-0411 |
Шайба поджимная Подробнее |
|
|
| 7 | 41-0406 |
Шкив коленчатого вала Подробнее |
|
|
| 8 | 6Т3-0405 |
Маслоотражатель коленчатого вала передний Подробнее |
|
|
| 9 | 01-0404 |
Шестерня коленчатого вала Подробнее |
|
|
| 10 | 01-0415-1 |
Шестерня привода масляного насоса Подробнее |
|
|
| 11 | 41-0401-2 |
Вал коленчатый Подробнее |
|
|
| 12 | 6Т2-0411 |
Заглушка Подробнее |
|
|
| 13 | 6Т2-0416-1 |
Вкладыш коренного подшипника нижний Подробнее |
|
|
| 14 | 41-0428 |
Штифт цилиндрический 10Пр22аХ10 Подробнее |
|
|
| 15 | Пробка КГ-1/8, ГОСТ 12721-67 |
Пробка КГ-1/8, ГОСТ 12721-67 Подробнее |
|
|
| 16 | 6Т2-0420-1 |
Полукольцо упорного подшипника Подробнее |
|
|
| 17 | 01-0421 |
Маслоотражатель коленчатого вала задний Подробнее |
|
|
| 18 | Штифт цилиндрический 8Пр13Х26, ГОСТ 3128 |
Штифт цилиндрический 8Пр13Х26, ГОСТ 3128-66 Подробнее |
|
|
| 19 | 6Т3-04с6 |
Маховик в сборе Подробнее |
|
|
| 20 | Масленка I-АI, ГОСТ 1303-56 |
Масленка I-АI, ГОСТ 1303-56 Подробнее |
|
|
| 21 | СМД22-0431 |
Штифт цилиндрический Подробнее |
|
|
| 22 | 6Т3-0413 |
Шайба маслоотражательная Подробнее |
|
|
| 23 | Роликоподшипник 292208, ГОСТ 5377-60 |
Роликоподшипник 292208, ГОСТ 5377-60 Подробнее |
|
|
| 24 | Манжета I-I-50, Н536-66 |
Манжета I-I-50, Н536-66 Подробнее |
|
|
| 25 | 6Т3-0425 |
Корпус сальника Подробнее |
|
|
| 26 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 |
Шайба пружинная 6Н 65Г, ГОСТ 6402-61 Подробнее |
|
|
| 27 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 |
Болт М6Х20 кл. 2-015, ГОСТ 7798-62 Подробнее |
|
|
| 28 | 6Т3-0414 |
Болт крепления маховика Подробнее |
|
|
| 29 | 6Т3-0416 |
Шайба замковая Подробнее |
|
|
| 30 | 6Т2-0423 |
Втулка шлицевая Подробнее |
|
|
| 31 | Штифт цилиндрический 16ВХ40, ГОСТ 3128-6 |
Штифт цилиндрический 16ВХ40, ГОСТ 3128-60 Подробнее |
|
|
| 32 | 6Т2-0418-1 |
Вкладыш коренного подшипника средний верхний Подробнее |
|
|
| 33 | 6Т2-0417-1 |
Вкладыш коренного подшипника верхний Подробнее |
|
|
| 34 | 41-0422 |
Шестерня привода механизма уравновешивания Подробнее |
|
|
| 35 | 41-0426 |
Шайба упорная Подробнее |
|
|
| 36 | 41-0427 |
Шайба замковая Подробнее |
|
|
| 37 | Болт М8Х16 кл. 2-015, ГОСТ 7796-62 |
Болт М8Х16 кл. 2-015, ГОСТ 7796-62 Подробнее |
|
|
| 38 | Штифт цилиндрический 10Пр2аХ25, ГОСТ 312 |
Штифт цилиндрический 10Пр2аХ25, ГОСТ 3128-60 Подробнее |
|
|
| 39 | Шплинт 4Х22-005, ГОСТ 397-64 |
Шплинт 4Х22-005, ГОСТ 397-64 Подробнее |
|
