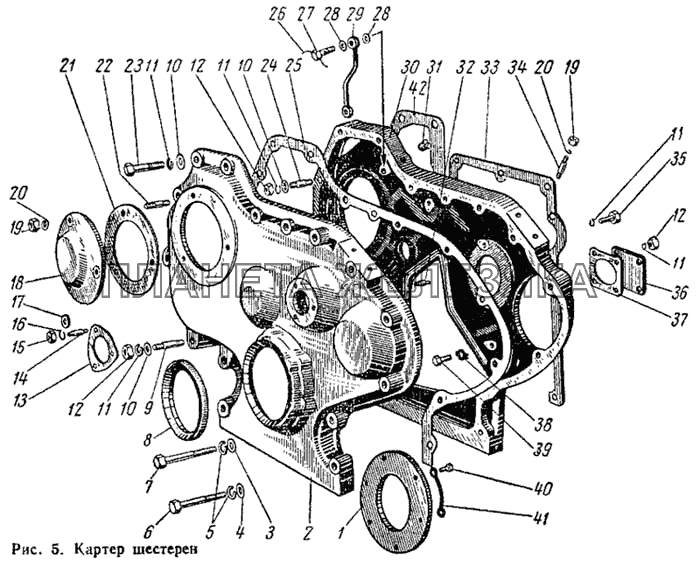

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 41-02с1-3 |
Картер шестерен с крышкой в сборе Подробнее |
|
||
| 41-02с2-3 |
Картер шестерен в сборе Подробнее |
|
||
| 41-02с3 |
Крышка картера шестерен в сборе Подробнее |
|
||
| 1 | 6Т2-0208 |
Кольцо маслоотражательное Подробнее |
|
|
| 2 | 01-0202 |
Крышка картера шестерен Подробнее |
|
|
| 3 | 6Т2-0219 |
Шайба Подробнее |
|
|
| 4 | Шайба 13Х24Х2 Н495-66 |
Шайба 13Х24Х2 Н495-66 Подробнее |
|
|
| 5 | Шайба пружинная 12Н, ГОСТ 6402-61 |
Шайба пружинная 12Н, ГОСТ 6402-61 Подробнее |
|
|
| 6 | Болт М12Х85 кл. 2-015, ГОСТ 7795-62 |
Болт М12Х85 кл. 2-015, ГОСТ 7795-62 Подробнее |
|
|
| 7 | Болт М12Х100 кл. 2-015, ГОСТ 7795-62 |
Болт М12Х100 кл. 2-015, ГОСТ 7795-62 Подробнее |
|
|
| 8 | Манжета Н-75 Н536-66 |
Манжета Н-75 Н536-66 Подробнее |
|
|
| 9 | Шпилька М10Х45 Н478-66 |
Шпилька М10Х45 Н478-66 Подробнее |
|
|
| 10 | Шайба 11Х20Х2 Н495-66 |
Шайба 11Х20Х2 Н495-66 Подробнее |
|
|
| 11 | Шайба пружинная 10Н, ГОСТ 6402-61 |
Шайба пружинная 10Н, ГОСТ 6402-61 Подробнее |
|
|
| 12 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
Гайка М10 кл. 2-055, ГОСТ 2524-62 Подробнее |
|
|
| 13 | 01-1407 |
Прокладка Подробнее |
|
|
| 14 | 01-0238 |
Шпилька специальная Подробнее |
|
|
| 15 | Гайка М6 кл. 2-055, ГОСТ 5915-62 |
Гайка М6 кл. 2-055, ГОСТ 5915-62 Подробнее |
|
|
| 16 | Шайба пружинная 6Н, ГОСТ 6402-61 |
Шайба пружинная 6Н, ГОСТ 6402-61 Подробнее |
|
|
| 17 | Шайба 6-015, ГОСТ 11371-65 |
Шайба 6-015, ГОСТ 11371-65 Подробнее |
|
|
| 18 | 42-0222 |
Крышка Подробнее |
|
|
| 19 | Гайка М8 кл. 2-055, ГОСТ 2524-62 |
Гайка М8 кл. 2-055, ГОСТ 2524-62 Подробнее |
|
|
| 20 | Шайба пружинная 8Н, ГОСТ 6402-61 |
Шайба пружинная 8Н, ГОСТ 6402-61 Подробнее |
|
|
| 21 | 01-0232 |
Прокладка Подробнее |
|
|
| 22 | Шпилька М8Х18 Н477-66 |
Шпилька М8Х18 Н477-66 Подробнее |
|
|
| 23 | Болт М10Х70 кл. 2-015, ГОСТ 7795-62 |
Болт М10Х70 кл. 2-015, ГОСТ 7795-62 Подробнее |
|
|
| 24 | Шпилька М10Х32 Н478-66 |
Шпилька М10Х32 Н478-66 Подробнее |
|
|
| 25 | 6Т3-0205 |
Прокладка крышки Подробнее |
|
|
| 26 | Проволока 0 1,2Х115, ГОСТ 3282-46 |
Проволока 0 1,2Х115, ГОСТ 3282-46 Подробнее |
|
|
| 27 | СМД7-0215-2 |
Болт зажимной Подробнее |
|
|
| 28 | СМД7-0216-2 |
Прокладка поворотного угольника Подробнее |
|
|
| 29 | 41-02с5-1 |
Трубка подвода масла в сборе Подробнее |
|
|
| 30 | 41-0201 |
Картер шестерен Подробнее |
|
|
| 31 | Пробка КГ-1/8", ГОСТ 12721-67 |
Пробка КГ-1/8", ГОСТ 12721-67 Подробнее |
|
|
| 32 | Шпилька М10Х25 Н478-66 |
Шпилька М10Х25 Н478-66 Подробнее |
|
|
| 33 | 01-0204 |
Прокладка картера маховика Подробнее |
|
|
| 34 | Шпилька М8Х18 Н478-66 |
Шпилька М8Х18 Н478-66 Подробнее |
|
|
| 35 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 |
Болт М10Х30 кл. 2-015, ГОСТ 7796-62 Подробнее |
|
|
| 38 | 03-0213 |
Шайба стопорная Подробнее |
|
|
| 39 | Болт М12Х30 кл. 2-015, ГОСТ 7796-62 |
Болт М12Х30 кл. 2-015, ГОСТ 7796-62 Подробнее |
|
|
| 40 | Болт М6Х14 кл. 2-015, ГОСТ 7798-62 |
Болт М6Х14 кл. 2-015, ГОСТ 7798-62 Подробнее |
|
|
| 41 | 6Т2-0214 |
Шайба замковая Подробнее |
|
|
| 42 | 41-0230 |
Прокладка топливного насоса Подробнее |
|
