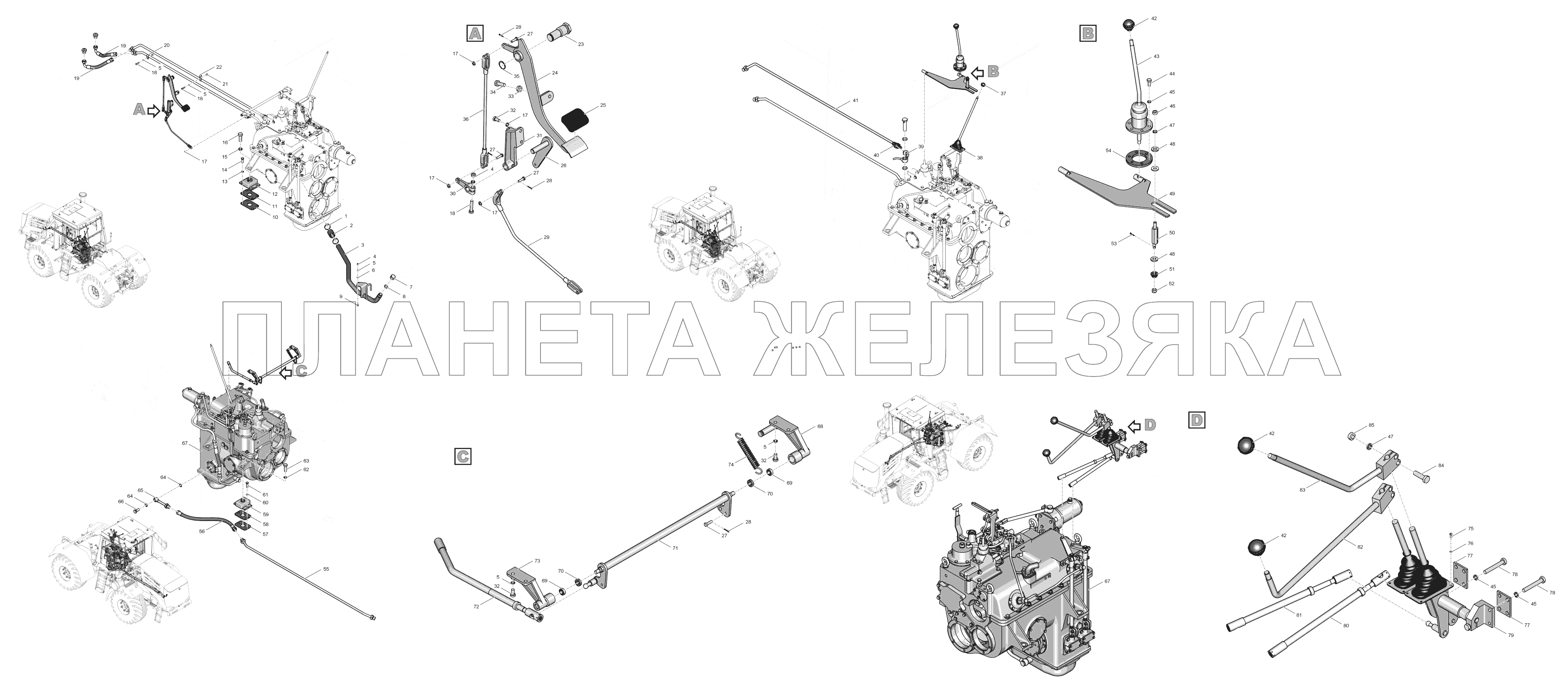

744Р3-0017000 Установка коробки передач К-744Р3 "Стандарт"
| ← 744Р3-162000-01 Редуктор привода насосoв | 744Р-17.01.000 Коробка передач → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Хомутчервячный |
Хомут червячный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | Рукав42х56,5-1,5 |
Рукав 42х56,5-1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 744Р-0017250-1 |
Горловина маслозаливная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | ГайкаМ8-6Н.8С.019 |
Гайка М8-6Н.8С.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | Шайба8.65Г.05 |
Шайба 8.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | Шайба8.01.019 |
Шайба 8.01.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 700А.00.17.106 |
Колпачок Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 700А.00.17.105 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | БолтМ8-6gх20.56.019 |
Болт М8-6gх20.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 2256010-0017039-01 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 2256010-0017039 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | АКСС-400М |
Амортизатор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | Шайба16.ОТ.65Г.05 |
Шайба 16.ОТ.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | БолтМ16-6gx45.88.45Х.019 |
Болт М16-6gx45.88.45Х.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | Шайба27.ОТ.65Г.05 |
Шайба 27.ОТ.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | БолтМ27-6gx70.88.45Х.019 |
Болт М27-6gx70.88.45Х.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | Шайба6.01.019 |
Шайба 6.01.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | БолтМ8-6gx40.56.019 |
Болт М8-6gx40.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 744Р1-3400220 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 700А.34.00.028 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 700А.34.00.029 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 700.34.00.028 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 2256010-3500022 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 744Р-0017040 |
Педаль Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 2256010-3500064 |
Накладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 2256010-0017030 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | Ось6-6в12х25.45Х.1255...302Хр |
Ось 6-6в12х25.45Х.1 255...302 Хр Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | Шплинт2х32.016 |
Шплинт 2х32.016 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 2256010-0017040-3 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 700.11.08.139-01 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 2256010-0017026 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | БолтМ8-6gх16.56.019 |
Болт М8-6gx16.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | ГайкаМ10-6Н-8С.019 |
Гайка М10-6Н-8С.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | БолтМ10-6gх30.56.019 |
Болт М10-6gх30.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | КольцоВ25 |
Кольцо В25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | 2256010-0017020 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | 700.37.00.011-1 |
Шар Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 2256010-6700059-1 |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | 744Р2-0017020-1 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | 744Р1-3400190-01 |
Рукав Dу20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | 744Р-0017110 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | 700.17.17.035 |
Ручка шаровая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 43 | 744Р-1719200-1 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 44 | БолтМ10-6gх25.56.019 |
Болт М10-6gх25.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 45 | Шайба10.65Г.05 |
Шайба 10.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 46 | ГайкаМ12-6Н-8С.019 |
Гайка М12-6Н-8С.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 47 | Шайба12.65Г.05 |
Шайба 12.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 48 | 744Р-1719047 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 49 | 744Р-1719290-1 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 50 | 744Р-1719045-1 |
Стойка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 51 | 744Р-1719046-1 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 52 | ГайкаМ10.6Н.8С.019 |
Гайка М10.6Н.8С.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 53 | Шплинт2,5х28.019 |
Шплинт 2,5х28.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 54 | 744Р-1719044 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 55 | 744Р2-0017010-1 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 56 | 744Р1-3400190-03 |
Рукав Ду20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 57 | 700А.00.17.098-02 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 58 | 700А.00.17.098-01 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 59 | АКСС-220М |
Амортизатор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 60 | Шайба14.ОТ.65Г.05 |
Шайба 14.ОТ.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 61 | БолтМ14-6gx50.88.45Х.019 |
Болт М14-6gx50.88.45Х.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 62 | Шайба22.ОТ.65Г.05 |
Шайба 22.ОТ.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 63 | БолтМ22-6gx65.88.45Х.019 |
Болт М22-6gx65.88.45Х.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 64 | 700.17.01.413-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 65 | 744Р2-0017030-1 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 66 | 700.17.24.023-2 |
Болт зажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 67 | 744Р-1700000-3 |
Коробка передач в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 68 | 744Р-0017030 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 69 | Ш10 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 70 | 744Р-0017012 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 71 | 744Р-0017010 |
Валик Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 72 | 2256010-0017060-2 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 73 | 744Р-0017020 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 74 | 2256010-0017035-1 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 75 | ВинтМ4-6g12.48.019 |
Винт М4-6g12.48.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 76 | Шайба4.65Г.05 |
Шайба 4.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 77 | 744Р-1719015-1 |
Платик Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 78 | БолтМ10-6gх70.56.019 |
Болт М10-6gх70.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 79 | 744Р-1719130-1 |
Мостик Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 80 | 744Р-1719140 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 81 | 700А.17.19.330-3 |
Тяга в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 82 | 744Р-1719170-2 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 83 | 744Р-1719160-2 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 84 | БолтМ12-6gx1,25х40.88.019 |
Болт М12-6gx1,25х40.88.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 85 | ГайкаМ12х1,25-6Н-8С.019 |
Гайка М12х1,25-6Н-8С.019 Подробнее
Дополнительная информация:
|
|
