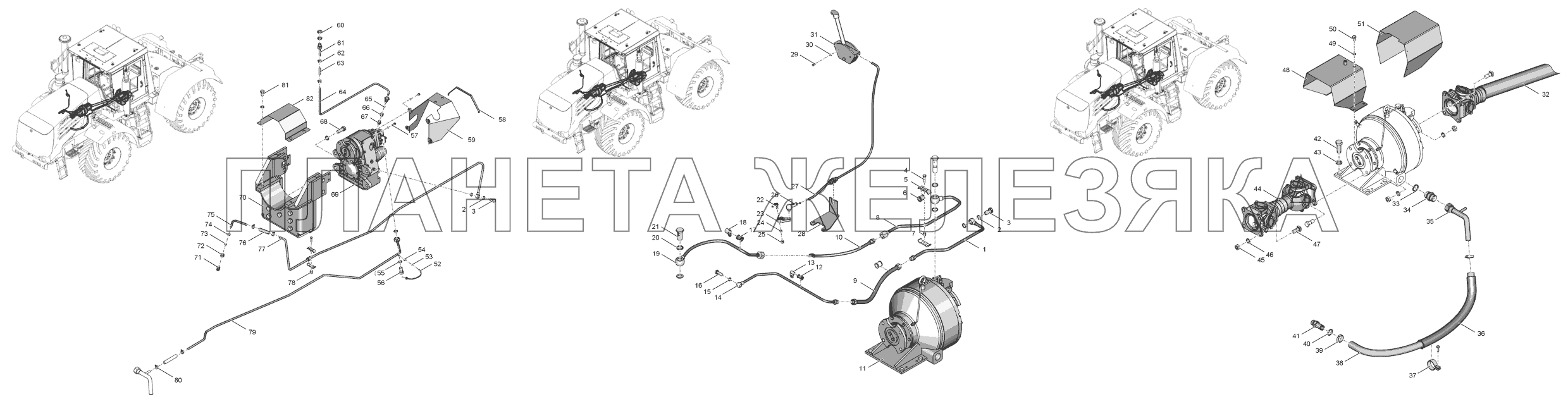

744Р-4200000-01 Механизм отбора мощности К-744Р2 "Стандарт"
| ← 744Р-4230000 Муфта соединительная | 744Р-4202000-1-01 Редуктор односкоростной → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 744Р-4200070 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 700.34.29.042-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 700.17.24.045 |
Болт зажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | БолтМ8-6gx35.56.019 |
Болт М8-6gx35.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 700.34.00.019 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 700А.11.00.057-01 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 744Р-4200013 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 744Р-4200040-1 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 700А.42.00.090 |
Рукав в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 2SN10/400/DKOL-DKOL |
Рукав армированный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 744Р-4230000 |
Муфта соединительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 700А.11.00.057 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 12.18.9,0 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 744Р-4200020 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 700А.46.14.092-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 700А.11.00.039 |
Болт зажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 700А.11.00.057-02 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 20.32.11,0 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 744Р-4200010-1 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 700.17.01.413-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 700.17.24.023-2 |
Болт зажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | БолтМ8-6gx30.56.019 |
Болт М8-6gx30.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 744-17.02.013 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | Шайба8.65Г.05 |
Шайба 8.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | ГайкаМ8-6Н.8с.019 |
Гайка М8-6Н.8с.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 71802/CS13М8хМ6 |
Угловой шарнир сферический Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 202293000СКА000 |
Трос управления муфтой ВОМ Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 744-17.00.010 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | Болт1/4х1/2 |
Болт 1/4,х1/2 DIN931 UNC Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | Шайба6.65Г.05 |
Шайба 6.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 203599CL |
Рукоятка включения муфты ВОМ Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 2256010-4239000 |
Вал карданный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 700А.34.22.067-02 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 700.46.11.057-2 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 744Р-4200030 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 700А.42.00.035-1 |
Оболочка пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 744-1900005 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | Рукав25х35-1,6 |
Рукав 25х35-1,6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 25-40/9-С7W1 |
Хомут винтовой 25-40 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 700.34.22.042-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 700А.42.00.130 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | БолтМ20х1,5-6gx55.88.45Х.019 |
Болт М20х1,5-6gx55.88.45Х.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | Шайба20.65Г.05 |
Шайба 20.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 700А.42.38.000 |
Вал карданный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | ГайкаМ16х1,5-6Н.8с.019 |
Гайка М16х1,5-6Н.8с.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | Шайба16.65Г.05 |
Шайба 16.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 700.22.00.013 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 744-4200130-3 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | Шайба10.65Г.05 |
Шайба 10.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | БолтМ10-6gx20.56.019 |
Болт М10-6gx20.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 744-4200120 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 744-4200021-01 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 2256010-3500092 |
Муфта Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 2256010-3500087 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | Прокладка20М1 |
Прокладка 20 М1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 700.11.00.038 |
Болт зажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | БолтМ8-6gx16.56.019 |
Болт М8-6gx16.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 0-507015 |
Кант защитный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 744-4200140 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | ГайкаМ20х1,5-6Н.8с.019 |
Гайка М20х1,5-6Н.8с.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 744-4200090 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | Хомут16-25 |
Хомут винтовой 16-25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | Рукав10х17,5-1,5 |
Рукав 10х17,5-1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 744-4200016 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 2256010-3500092-04 |
Муфта Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 2256010-3500087-02 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 744-4200025 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | БолтМ20х1,5-6gx50.129.38ХС.019 |
Болт М20х1,5-6gx50.129.38ХС.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 69 | 744Р-4202000-1-01 |
Редуктор односкоростной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 744Р1-2800060 |
Основание для ВОМа Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 71 | 2256010-3500091-01 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 72 | 2256010-3500087-03 |
Гайка накидная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 73 | 2256010-3500092-05 |
Муфта конусная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 74 | 18М1 |
Прокладка 18 М1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 75 | 744-4200017 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 76 | Рукав12х20-1,6 |
Рукав 12х20-1,6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 77 | 744Р-4200060 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 78 | БонкаМ8х16х16 |
Бонка М8х16х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 79 | 744Р-4200050 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 80 | Хомут17-21-3 |
Хомут 17-21-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 81 | БолтМ16-6gx32.56.019 |
Болт М16-6gx32.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 82 | 744-4200023 |
Кожух Подробнее
Дополнительная информация:
|
|
