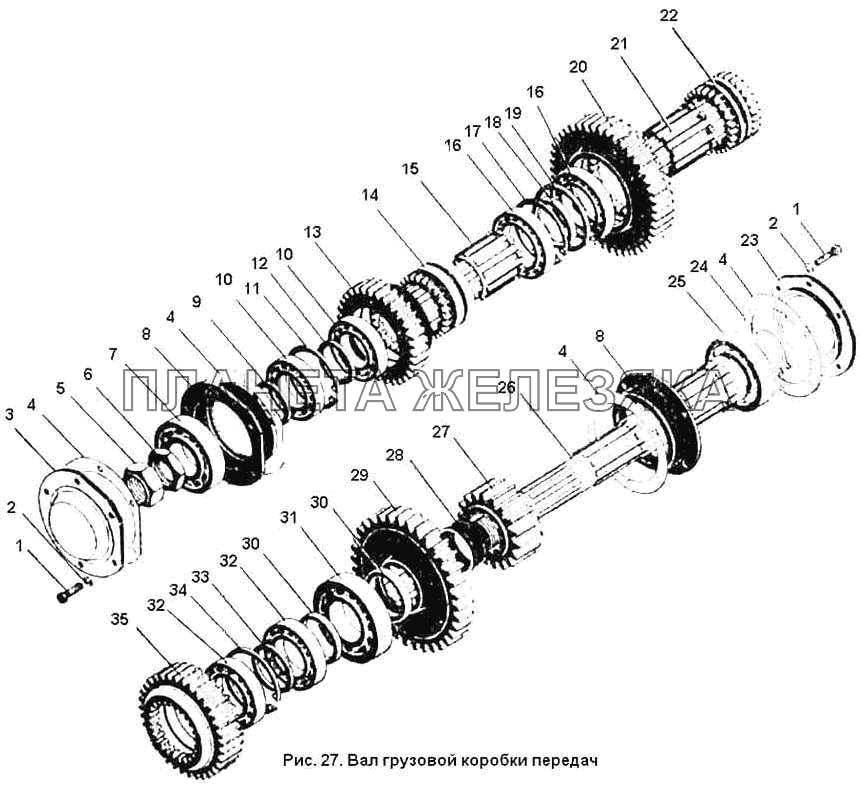

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | Болт М12Х35 ГОСТ 7808-70 |
Болт М12Х35 ГОСТ 7808-70 Подробнее |
|
|
| 2 | Шайба 12.65Г ГОСТ 6402-70 |
Шайба 12.65Г ГОСТ 6402-70 Подробнее |
|
|
| 3 | 700А.17.01.095-1 |
Крышка Подробнее |
|
|
| 4 | 700.17.01.109-2 |
Прокладка Подробнее |
|
|
| 5 | 700А.17.01.113-3 |
Гайка Подробнее |
|
|
| 6 | 700А.17.01.427-1 |
Гайка Подробнее |
|
|
| 7 | Подшипник 412 ГОСТ 8338-75 |
Подшипник 412 ГОСТ 8338-75 Подробнее |
|
|
| 8 | 700А.17.01.094 |
Обойма Подробнее |
|
|
| 9 | 700А.17.01.168-02 |
Кольцо Подробнее |
|
|
| 10 | Подшипник 212 ГОСТ 8338-75 |
Подшипник 212 ГОСТ 8338-75 Подробнее |
|
|
| 11 | Кольцо В110 ГОСТ 13943-68 |
Кольцо В110 ГОСТ 13943-68 Подробнее |
|
|
| 12 | 700А.17.01.479-01 |
Кольцо Подробнее |
|
|
| 13 | 700А.17.01.074 |
Шестерня Подробнее |
|
|
| 14 | 700А.17.01.097 |
Муфта Подробнее |
|
|
| 15 | 700А.17.01.402-01 |
Втулка шлицевая Подробнее |
|
|
| 16 | Подшипник 214 ГОСТ 8338-75 |
Подшипник 214 ГОСТ 8338-75 Подробнее |
|
|
| 17 | Кольцо В125 ГОСТ 13943-68 |
Кольцо В125 ГОСТ 13943-68 Подробнее |
|
|
| 18 | 700А.17.01.477 |
Кольцо Подробнее |
|
|
| 19 | 700А.17.01.476 |
Кольцо промежуточное Подробнее |
|
|
| 21 | 700.17.01.402-01 |
Втулка шлицевая Подробнее |
|
|
| 22 | 700.17.01.096-2 |
Муфта Подробнее |
|
|
| 23 | 700А.17.01.095-2 |
Крышка Подробнее |
|
|
| 24 | Кольцо В70 ГОСТ 13942-68 |
Кольцо В70 ГОСТ 13942-68 Подробнее |
|
|
| 25 | Подшипник 2314КМ ГОСТ 8328-75 |
Подшипник 2314КМ ГОСТ 8328-75 Подробнее |
|
|
| 26 | 700А.17.01.102-2 |
Вал грузовой Подробнее |
|
|
| 27 | 700А.17.01.085 |
Шестерня Подробнее |
|
|
| 28 | 700.17.01.486 |
Втулка Подробнее |
|
|
| 29 | 700А.17.01.0781 |
Шестерня Подробнее |
|
|
| 29 | 700А.17.01.083 |
Шестерня Подробнее |
|
|
| 30 | 700А.17.01.104-04 |
Втулка Подробнее |
|
|
| 31 | Подшипник 316 ГОСТ 8338-75 |
Подшипник 316 ГОСТ 8338-75 Подробнее |
|
|
| 32 | Подшипник 216 ГОСТ 8338-75 |
Подшипник 216 ГОСТ 8338-75 Подробнее |
|
|
| 33 | 700А.17.01.479-02 |
Кольцо Подробнее |
|
|
| 34 | Кольцо В140 ГОСТ 13943-68 |
Кольцо В140 ГОСТ 13943-68 Подробнее |
|
|
| 35 | 700А.17.01.082-1 |
Шестерня Подробнее |
|
