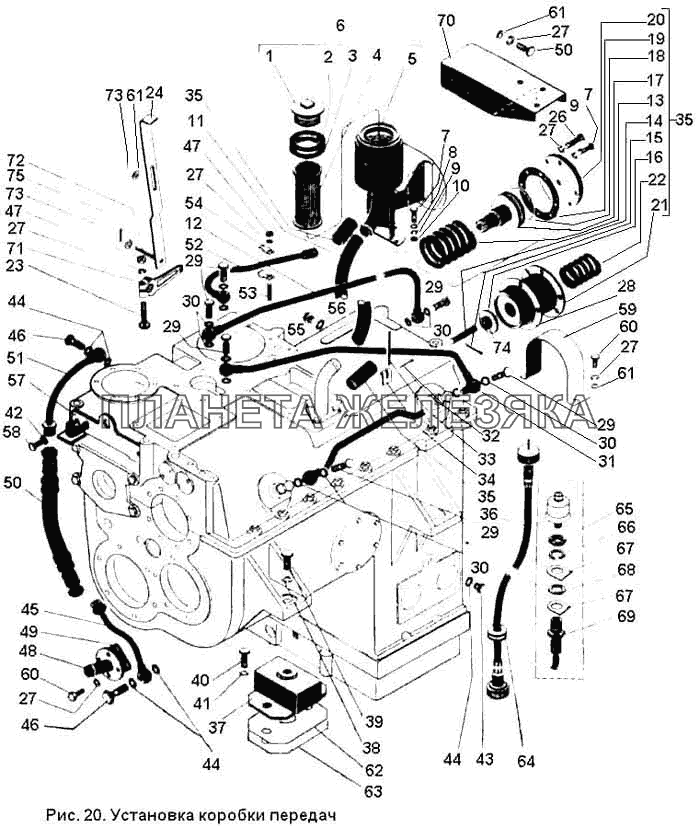

Установка коробки передач К-701
  № Номер детали Наименование детали
700А.00.17.000 Установка коробки передач
Подробнее
Дополнительная информация:
Масса Материал 1029.0
700А.17.00.000 Коробка передач в сборе
Подробнее
Дополнительная информация:
Масса Материал 1024.4
700А.17.24.000 Трубопроводы коробки передач
1 700.00.17.024-2 Пробка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.720
2 700.00.17.011 Кольцо
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.065
3 700.13.00.057 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.016
4 700.00.17.030 Фильтр в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.071
5 700А.00.17.020-2 Корпус в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 1.950
6 700А.00.17.010-3 Бочонок заливной
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 2.850
7 Болт М8Х20 ГОСТ 7808-70 Болт М8Х20 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
8 Шайба 8.01 ГОСТ 11371-78 Шайба 8.01 ГОСТ 11371-78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
9 Шайба 8.65Г ГОСТ 6402-70 Шайба 8.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 10
10 Гайка М8 ГОСТ 5927-70 Гайка М8 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
11 700А.00.17.065-2 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 1.00
12 700А.17.24.140 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.600
13 700А.17.00.044 Пружина
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 1.570
14 700А.17.00.047 Шпилька
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.160
15 Шплинт 4Х40 ГОСТ 397-79 Шплинт 4Х40 ГОСТ 397-79
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
16 700А.17.00.053 Шайба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.150
17 700А.17.00.043 Поршень
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.880
18 Кольцо Н1-110Х100-3 ГОСТ 1882929-73 Кольцо Н1-110Х100-3 ГОСТ 1882929-73
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Модель Кольцо Рќ1-110РҐ100-3 ГОСТ
Группа Коробка раздаточная
Подгруппа 1882
Порядковый номер детали 929
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
19 700А.17.00.048 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.002
20 700А.17.00.046 Крышка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 1.200
21 700А.17.00.080 Корпус в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 3.500
22 700А.17.00.045 Пружина внутренняя
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.840
23 Болт М10Х50 ГОСТ 7808-70 Болт М10Х50 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 11
24 700А.17.00.069-1 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.017
25 700А.17.00.070 Гидроакумулятор
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 7.400
26 Болт М10Х40 ГОСТ 7811-70 Болт М10Х40 ГОСТ 7811-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
27 Шайба 10.65Г ГОСТ 6402-70 Шайба 10.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
28 700А.17.00.039 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.002
29 700.17.24.045 Болт зажимной
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
Масса Материал 0.080
30 700.34.2.042 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 12
Масса Материал 0.016
31 700А.17.24.120-1 Трубопровод в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.450
32 3408-1 Шплинт хомута 6.3 ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 7
33 Лента 375 ГОСТ 503-71 Лента 375 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
34 А52426.24 Рамка хомута ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
35 Рукав 32Х42-16 ГОСТ 10362-76: L=90мм Рукав 32Х42-16 ГОСТ 10362-76: L=90мм
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
36 700А.00.17.160 Вал гибкий в сборе ГВ 10-Н
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.330
Примечание Нет
37 700.00.17.170 Амортизатор типа АКСС-220м
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
Масса Материал 2.450
38 Шайба 22.65Г ГОСТ 6402-70 Шайба 22.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
39 Болт 3М22Х65 ГОСТ 7808-70 Болт 3М22Х65 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
40 Болт М14Х45 ГОСТ 7808-70 Болт М14Х45 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
41 Шайба 14.65Г ГОСТ 6402-70 Шайба 14.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
42 Шайба 12.65Г ГОСТ 6402-70 Шайба 12.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 14
43 700.17.01.479 Пробка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.13
44 700.17.01.413 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
Масса Материал 0.002
45 700А.17.24.160-2 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.600
46 700.17.24.023-2 Болт зажимной
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.123
47 Гайка М10 ГОСТ 5927-70 Гайка М10 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
48 700А.17.00.120 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.243
49 700.17.01.251-1 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.002
50 700А.34.00.070 Рукав
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
Масса Материал 0.990
51 700.17.24.410 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.526
52 700А.17.24.130-2 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.450
53 Шпилька М10Х55 ГОСТ 22034-76 Шпилька М10Х55 ГОСТ 22034-76
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
54 700А.17.00.026 Скоба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.030
55 Пробка М12Х1.25 ЛК 0012-00 Пробка М12Х1.25 ЛК 0012-00
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
56 Прокладка ФТ12Х18Х1.5 МН 3138-62 Прокладка ФТ12Х18Х1.5 МН 3138-62
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
57 700А.17.00.040 Кронштейн в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 1.00
58 Болт М2Х30 ГОСТ 7808-70 Болт М2Х30 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 11
59 700А.00.17.066 Кожух
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.890
60 Болт М10Х20 ГОСТ 7808-70 Болт М10Х20 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
61 Шайба 10.01 ГОСТ 11371-78 Шайба 10.01 ГОСТ 11371-78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
62 700А.00.17.098-01 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 12
Масса Материал 0.362
Примечание 1 РџРѕ потребности, РЅРѕ РЅРµ более 12 шт. 2 РџРѕ потребности, РЅРѕ РЅРµ более 8 шт. 3 Установлен РЅР° тракторах Рљ-701 Рё Рљ-700Рђ, выпущенных РґРѕ 1 марта 1981 Рі., навыпущенных позже - 700Рђ.17.01.010-2. 4 Сборочные еденицы 700.17.01.590 Рё 700.17.01.130 устаналивать комплектно. 5 Сборочные еденицы 700Рђ.17.02.044, 700Рђ.17.02.048, 700.17.02.013-3, 700.17.02.029, 700.17.02.055 устанавливаются комплектно. 6 Сборочные еденицы 700.17.04.020, 700.17.04.011, 700.17.04.012, 700.17.04.012-2, 700.17.04.012-3 700.17.04.036 Рё Штифт 3РџСЂ22аХ8 ГОСТ 3128-70 устанавливаются комплектно. 7 Узел детали 700.22.01.070, детали 700.22.01.012-2, 700.22.01.057 Рё подшипник 804709Рљ5 устанавливаются комплектно. 8 Только для запасных частей. 9 РџРѕ потребности, РЅРѕ РЅРµ более 10 шт. 10 РЎР±РѕСЂРєСѓ 700.22.01.070, деталь 700.22.01.012-2, Рё подшипник 804709Рљ5 устанавливаются комплектно. 11 РџРѕ потребности, РЅРѕ РЅРµ более 3 шт. 12 РџРѕ потребности. 13 700Рђ.23.02.011-1 Рё 700.23.02.060 устанавливать комплектно. 14 700.23.02.020 Рё 700.23.02.030 устанавливать комплектно. 15 700.23.02.041-3 Рё 700.23.02.042-3 устанавливать комплектно. 16 700Рђ.34.22.011, 700Рђ.34.22.012-1, 700Рђ.34.22.034, 700.34.22.055, 700.34.22.026, 700.34.22.057-1, 700.34.22.059-1, 700.34.22.061, кольцо Рќ1-16РҐ12-3, РїСЂРѕР±РєР° РљР“3/8\" Рё РїСЂРѕР±РєР° РљР“1/8\" устанавливать комплектно. 17 Допукается устанавливать взамен камеру ездовую 700-665, имеющую обозначение 700Рђ.31.00.040 18 Место установки - компрессор 19 Место установки - гидрораспределитель рулевого управления 20 Место установки - гидрораспределитель навесного устройства 21 Место установки - редуктор РїСЂРёРІРѕРґР° насосов 22 Место установки - рулевое управление 23 Место установки - РєРѕСЂРѕР±РєР° передач 24 Место установки - масляный бак 25 Место установки - толивный бак 26 Место установки - кулиса 27 Место установки - механизм включения муфты Р’РћРњР° 28 Место установки - муфта соединительная Р’РћРњР° 29 Место установки - редуктор Р’РћРњР° 30 Место установки - РјРѕСЃС‚ ведущий 31 Место установки - вал карданный РњРћР’ 32 Место установки - вал карданный РєРѕСЂРѕР±РєРё передач 33 Место установки - вал карданный заднего моста 34 Место установки - вал карданный промежуточный 35 Место установки - вал карданный переднего моста 36 Место установки - РѕРїРѕСЂР° проиежуточная 37 Место установки - гидроцилиндры 37 Место установки - редуктор реверсивного управления 38 Обозначение РїРѕ номенклатуре завода-изготовителя - РЇРњР—-240Р‘-1000405 39 Обозначение РїРѕ номенклатуре завода-изготовителя - РќРЁ 67-00РЎР‘ 40 Обозначение РїРѕ номенклатуре завода-изготовителя - РќРЁ 100-2-00РЎР‘ 41 Обозначение РїРѕ номенклатуре завода-изготовителя - Р РќРњ-000Р“ 42 Обозначение РїРѕ номенклатуре завода-изготовителя - 540-3509015 43 Обозначение РїРѕ номенклатуре завода-изготовителя - РђРџ104-3811000Р“ 44 Обозначение РїРѕ номенклатуре завода-изготовителя - РўРњ103-3808000 ГЧ 45 Обозначение РїРѕ номенклатуре завода-изготовителя - РЈРљ 118-3808000 ГЧ 46 Обозначение РїРѕ номенклатуре завода-изготовителя - РўРњ 100-380800 Р“ 47 Обозначение РїРѕ номенклатуре завода-изготовителя - РЈРљ 108-3807010ГЧ 48 Обозначение РїРѕ номенклатуре завода-изготовителя - РњРњ355-382910ГЧ 49 Обозначение РїРѕ номенклатуре завода-изготовителя - РЈРљ 138-3810010ГЧ 50 Обозначение РїРѕ номенклатуре завода-изготовителя - РњР”214-3912200 51 Обозначение РїРѕ номенклатуре завода-изготовителя - РўРҐ133-381310ГЧ 52 Обозначение РїРѕ номенклатуре завода-изготовителя - ГВ17Р’-3802600ГЧ 53 Обозначение РїРѕ номенклатуре завода-изготовителя - РЈРљ 146-3810000ГЧ 54 Обозначение РїРѕ номенклатуре завода-изготовителя - 131-8104210 55 Обозначение РїРѕ номенклатуре завода-изготовителя - РЈРџ101-3726000РЎР‘ 56 Обозначение РїРѕ номенклатуре завода-изготовителя - РњР­222-3730000ГЧ 57 Обозначение РїРѕ номенклатуре завода-изготовителя - ФГ122-3711010БВ 58 Обозначение РїРѕ номенклатуре завода-изготовителя - ФП200-3716010-Рђ 59 Обозначение РїРѕ номенклатуре завода-изготовителя - ФП209-3716000ГЧ 60 Обозначение РїРѕ номенклатуре завода-изготовителя - ФП 209-3716000-Р‘ 61 Обозначение РїРѕ номенклатуре завода-изготовителя - РџР”20-3803000ЕГЧ 62 Обозначение РїРѕ номенклатуре завода-изготовителя - РџРљ 201-3714010ГЧ 63 Обозначение РїРѕ номенклатуре завода-изготовителя - Р’6514010ГЧ 64 Обозначение РїРѕ номенклатуре завода-изготовителя - 6РўР‘-266.001-02 65 Обозначение РїРѕ номенклатуре завода-изготовителя - Р РЎ 410Р’-3726000ГЧ 66 Обозначение РїРѕ номенклатуре завода-изготовителя - Р РЎ 492-3803010ГЧ 67 Обозначение РїРѕ номенклатуре завода-изготовителя - РљРџ57-3710000ГЧ 68 Обозначение РїРѕ номенклатуре завода-изготовителя - РЎРљ-Рџ57-3710000Р‘ 69 Обозначение РїРѕ номенклатуре завода-изготовителя - РЎРљ-Рџ118-372600 70 Обозначение РїРѕ номенклатуре завода-изготовителя - Р’Рљ57-3710000 71 Обозначение РїРѕ номенклатуре завода-изготовителя - РџРџ1104010РЎР‘ 72 Обозначение РїРѕ номенклатуре завода-изготовителя - 130-354010РЎР‘ 73 Обозначение РїРѕ номенклатуре завода-изготовителя - РљР 22-3520010РЎР‘ 74 Обозначение РїРѕ номенклатуре завода-изготовителя - РљР -20-352000 75 Обозначение РїРѕ номенклатуре завода-изготовителя - РљР 29-8101000РЎР‘
63 700А.00.17.098-02 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
Масса Материал 0.121
Примечание Нет
64 700.11.08.115 Кольцо уплотнительное
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.022
65 Гайка М20Х1.5 ГОСТ 5927-70 Гайка М20Х1.5 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
66 Шайба 20.65Г ГОСТ 6402-70 Шайба 20.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
67 700.38.00.018 Планка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.030
68 700.38.00.017 Втулка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.003
69 700.38.00.090 Рукав
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.230
70 700А.00.17.099 Кронштейн
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 1.980
71 700.17.19.012-1 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.300
72 Ось 22-10Х5Х30 ГОСТ 9650-71 Ось 22-10Х5Х30 ГОСТ 9650-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
73 Шплинт 2.5Х16 ГОСТ 397-79 Шплинт 2.5Х16 ГОСТ 397-79
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
74 Гайка М20Х1.5 ГОСТ 5933-73 Гайка М20Х1.5 ГОСТ 5933-73
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
75 Шайба 10.01 ГОСТ 6958-78 Шайба 10.01 ГОСТ 6958-78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
