| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

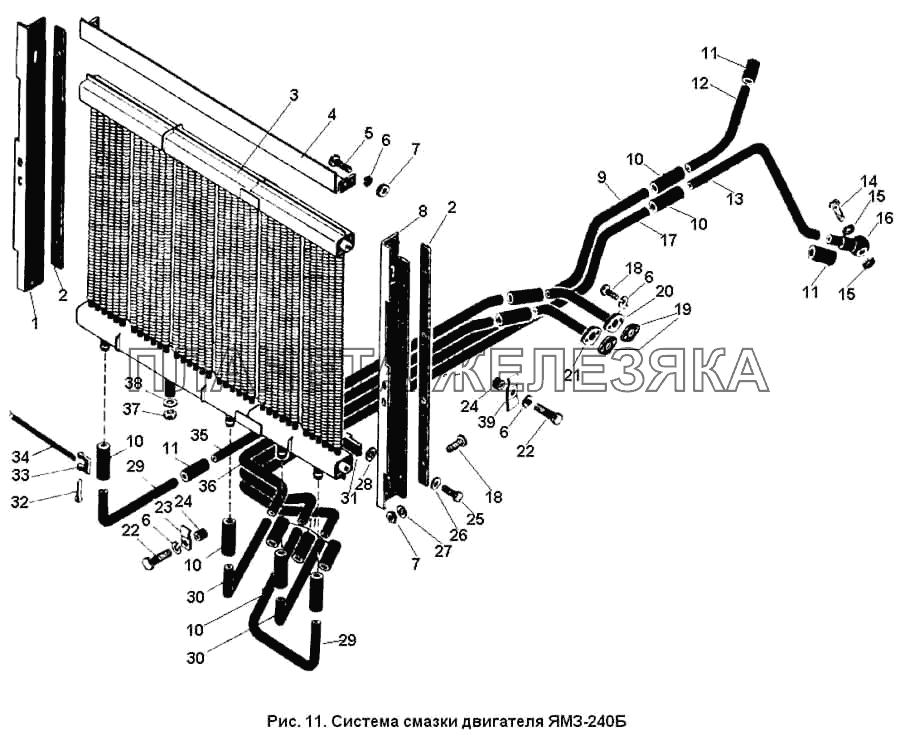

| 701.14.00.000-1 |
Система смазки Подробнее |
|
||
| 1 | 701.14.00.028 |
Боковина правая в сборе Подробнее |
|
|
| 2 | 700.14.00.016 |
Прокладка Подробнее |
|
|
| 3 | 701.14.05.000 |
Радиатор масляный Подробнее |
|
|
| 4 | 701.14.00.023 |
Крышка Подробнее |
|
|
| 5 | Болт М8Х16 ГОСТ 7808-70 |
Болт М8Х16 ГОСТ 7808-70 Подробнее |
|
|
| 6 | Шайба 8.65Г ГОСТ 6402-70 |
Шайба 8.65Г ГОСТ 6402-70 Подробнее |
|
|
| 7 | Гайка М8 ГОСТ 5927-70 |
Гайка М8 ГОСТ 5927-70 Подробнее |
|
|
| 8 | 701.14.00029 |
Боковина левая в сборе Подробнее |
|
|
| 9 | 701.14.08.017-12 |
Труба Подробнее |
|
|
| 10 | Рукав 20Х30.5-16 ГОСТ 10362-76: L=80мм |
Рукав 20Х30.5-16 ГОСТ 10362-76: L=80мм Подробнее |
|
|
| 11 | Рукав 20Х30.5-16 ГОСТ 10362-76: L=100мм |
Рукав 20Х30.5-16 ГОСТ 10362-76: L=100мм Подробнее |
|
|
| 12 | 701.14.08.017-11 |
Труба Подробнее |
|
|
| 13 | 700А.14.08.011-23 |
Труба Подробнее |
|
|
| 14 | 700.17.24.023-2 |
Болт зажимной Подробнее |
|
|
| 15 | 700.17.01.413 |
Прокладка Подробнее |
|
|
| 16 | 700А.14.00.050 |
Угольник в сборе Подробнее |
|
|
| 17 | 701.14.08.017-16 |
Труба Подробнее |
|
|
| 18 | Болт М8Х20 ГОСТ 7808-70 |
Болт М8Х20 ГОСТ 7808-70 Подробнее |
|
|
| 19 | 701.14.08.011 |
Прокладка Подробнее |
|
|
| 20 | 701.14.08.010-03 |
Патрубок в сборе Подробнее |
|
|
| 21 | 701.14.08.010-04 |
Патрубок в сборе Подробнее |
|
|
| 22 | Болт М8Х30 ГОСТ 7808-70 |
Болт М8Х30 ГОСТ 7808-70 Подробнее |
|
|
| 23 | 700А.34.00.028 |
Скоба Подробнее |
|
|
| 24 | 700А.34.00.029 |
Втулка Подробнее |
|
|
| 25 | Болт 3М10Х20 ГОСТ 7808-70 |
Болт 3М10Х20 ГОСТ 7808-70 Подробнее |
|
|
| 26 | Шайба 10.01 ГОСТ 11371-78 |
Шайба 10.01 ГОСТ 11371-78 Подробнее |
|
|
| 27 | Шайба 8.01 ГОСТ 11371-78 |
Шайба 8.01 ГОСТ 11371-78 Подробнее |
|
|
| 28 | Шайба 12.01 ГОСТ 11371-78 |
Шайба 12.01 ГОСТ 11371-78 Подробнее |
|
|
| 29 | 700А.14.08.011-21 |
Труба Подробнее |
|
|
| 30 | 701.14.08.017-10 |
Труба Подробнее |
|
|
| 31 | 701.13.01.027 |
Прокладка Подробнее |
|
|
| 32 | 3408-1 |
Шплинт хомута 6.3 ОСТ 3-408-70 Подробнее |
|
|
| 33 | А52426-24 |
Рамка хомута ОСТ 3-408-70 Подробнее |
|
|
| 34 | Лента 300 ГОСТ 503-71 |
Лента 300 ГОСТ 503-71 Подробнее |
|
|
| 35 | 701.14.08.017-13 |
Труба Подробнее |
|
|
| 36 | 701.14.08.017-14 |
Труба Подробнее |
|
|
| 37 | Пробка М12 ЛК 0011-00 |
Пробка М12 ЛК 0011-00 Подробнее |
|
|
| 38 | Прокладка ФТ12Х18Х1.5 МН 3138-62 |
Прокладка ФТ12Х18Х1.5 МН 3138-62 Подробнее |
|
|
| 39 | 700А.34.00.027 |
Скоба Подробнее |
|
