Система охлаждения двигателя ЯМЗ-238НБ К-701


← Бак расширительный двигателя ЯМЗ-240Б Радиатор водяной двигателя ЯМЗ-238НБ →

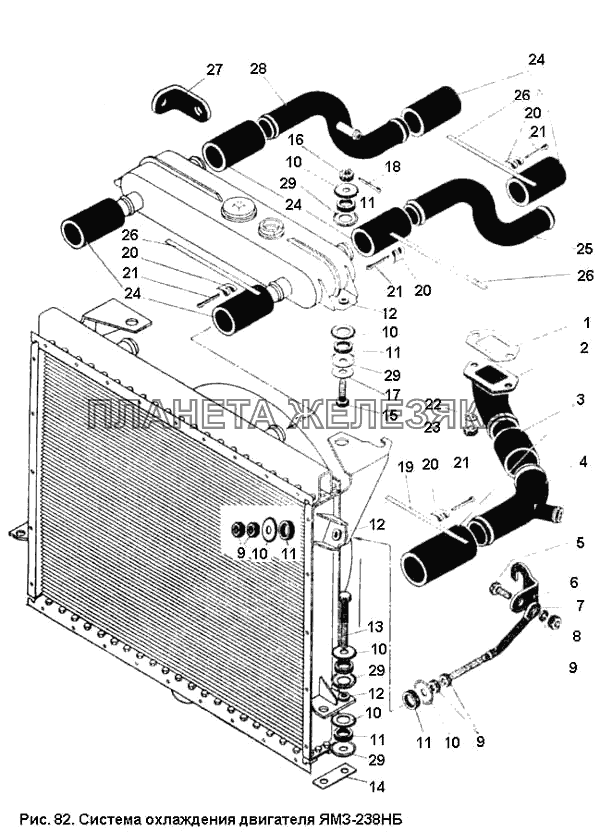

Система охлаждения двигателя ЯМЗ-238НБ К-701
  Номер детали Наименование детали
700А.13.00.000 Система охлаждения
Подробнее
Дополнительная информация:
Масса Материал 99.80
1 700.13.00.026 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.003
2 700.13.03.015 Патрубок
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.600
3 700А.13.00.012 Трубка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.300
4 700А.13.00.000 Система охлаждения
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.860
5 Болт М12Х30 ГОСТ 7808-70 Болт М12Х30 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
6 700А.13.00.046 Угольник
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.220
7 700.13.00.180 Стяжка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 9
Масса Материал 0.400
8 Шайба 12.65Г ГОСТ 6402-70 Шайба 12.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
9 Гайка М12 ГОСТ 5927-70 Гайка М12 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 10
10 700.13.00.027 Шайба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 16
Масса Материал 0.015
11 700.13.00.028 Кольцо
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 16
Масса Материал 0.011
12 700.13.00.029-1 Втулка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
Масса Материал 0.008
13 Болт 2М12Х15 ГОСТ 7811 -70 Болт 2М12Х15 ГОСТ 7811 -70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
13 Болт 3М12Х55 ГОСТ 7811-70 Болт 3М12Х55 ГОСТ 7811-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
14 701.13.00.016 Планка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.300
16 Гайка М12 ГОСТ 5933-70 Гайка М12 ГОСТ 5933-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
17 700.13.00.031-2 Шайба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.014
18 Шплинт 3.2Х32 ГОСТ 397-79 Шплинт 3.2Х32 ГОСТ 397-79
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
19 Лента 525 ГОСТ 503-71 Лента 525 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
20 А52426-24 Рамка хомута ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 16
21 3408-1 Шплинт хомута 6.3 ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 16
22 Шайба 10.65 Г ГОСТ 6402-70 Шайба 10.65 Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 7
23 700.68.04.054 Гайка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.006
24 700А.13.00.011 Шланг
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
Масса Материал 0.140
25 700.13.03.024 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.960
26 Лента 425 ГОСТ 503-71 Лента 425 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 12
27 700.13.00.058 Угольник
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.960
28 700.13.03.060 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 1.000
29 700.13.00.027-1 Шайба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 12
Масса Материал 0.014
