| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700.17.01.000-1 |
Коробка передач Подробнее |
|
||
| 700.17.01.020 |
Опора левая в сборе Подробнее |
|
||
| 700.17.01.290 |
Редуктор в сборе Подробнее |
|
||
| 700.17.01.300-1 |
Корпус в сборе Подробнее |
|
||
| 700.17.01.310 |
Колышка в сборе Подробнее |
|
||
| 700.17.01.320 |
Обойма в сборе Подробнее |
|
||
| 700.17.01.330 |
Корпус в сборе Подробнее |
|
||
| 700А.17.01.010 |
Вал ведущий в сборе Подробнее |
|

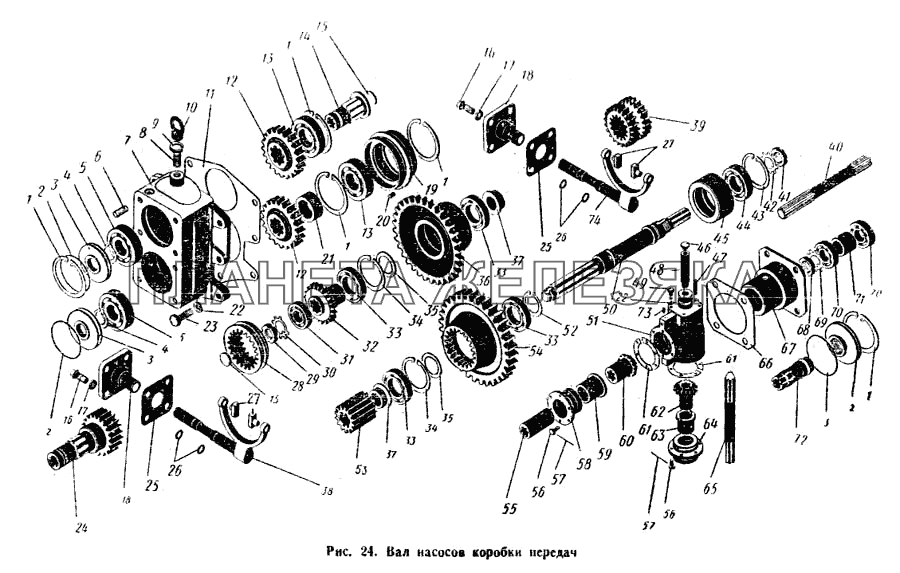

||
| 1 | Кольцо ВЭ-90 ГОСТ 9301-59 |
Кольцо ВЭ-90 ГОСТ 9301-59 Подробнее |
|
|
| 2 | 700.17.01.395-1 |
Кольцо уплотнительное Подробнее |
|
|
| 3 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 |
Кольцо Н1-20Х16-2 ГОСТ 9833-61 Подробнее |
|
|
| 4 | Кольцо НЭ-40 ГОСТ 9301-59 |
Кольцо НЭ-40 ГОСТ 9301-59 Подробнее |
|
|
| 5 | Шарикоподшипник 308 ГОСТ 8338-57 |
Шарикоподшипник 308 ГОСТ 8338-57 Подробнее |
|
|
| 6 | Шпилька БМ10Х30 (12/22) 021 ГОСТ 11765-6 |
Шпилька БМ10Х30 (12/22) 021 ГОСТ 11765-66 Подробнее |
|
|
| 7 | 700.17.01.186-1 |
Корпус Подробнее |
|
|
| 8 | 700.17.01.363-2 |
Шпилька Подробнее |
|
|
| 9 | Шайба пружинная 14Н ГОСТ 6402-61 |
Шайба пружинная 14Н ГОСТ 6402-61 Подробнее |
|
|
| 10 | 700.17.01.274 |
Рым-гайка Подробнее |
|
|
| 11 | 700.17.01.221 |
Прокладка Подробнее |
|
|
| 12 | 700.17.01.185 |
Шестерня Подробнее |
|
|
| 13 | Шарикоподшипник 210 ГОСТ 8338-57 |
Шарикоподшипник 210 ГОСТ 8338-57 Подробнее |
|
|
| 14 | 700.17.01.184-1 |
Валик Подробнее |
|
|
| 15 | Заглушка 32 ГОСТ 3111-67 |
Заглушка 32 ГОСТ 3111-67 Подробнее |
|
|
| 16 | Болт М10Х20-021 ГОСТ 7808-62 |
Болт М10Х20-021 ГОСТ 7808-62 Подробнее |
|
|
| 17 | Шайба пружинная 10Н ГОСТ 6402-61 |
Шайба пружинная 10Н ГОСТ 6402-61 Подробнее |
|
|
| 18 | 700.17.01.249-2 |
Крышка Подробнее |
|
|
| 19 | 700.17.01.188 |
Втулка Подробнее |
|
|
| 20 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 |
Кольцо Н1-20Х16-2 ГОСТ 9833-61 Подробнее |
|
|
| 21 | 700.17.01.187 |
Втулка Подробнее |
|
|
| 22 | Шайба пружинная 12Н ГОСТ 6402-61 |
Шайба пружинная 12Н ГОСТ 6402-61 Подробнее |
|
|
| 23 | Болт М12Х40-021 ГОСТ 7808-62 |
Болт М12Х40-021 ГОСТ 7808-62 Подробнее |
|
|
| 24 | 700.17.01.183-1 |
Шестерня Подробнее |
|
|
| 25 | 700.17.01.251-1 |
Прокладка Подробнее |
|
|
| 26 | Роликоподшипник 2312К ГОСТ 8328-57 |
Роликоподшипник 2312К ГОСТ 8328-57 Подробнее |
|
|
| 27 | 700.17.01.248 |
Сухарь Подробнее |
|
|
| 28 | 700.17.01.189 |
Муфта Подробнее |
|
|
| 29 | Гайка ПМ27Х1,5-100 ГОСТ 11871-66 |
Гайка ПМ27Х1,5-100 ГОСТ 11871-66 Подробнее |
|
|
| 30 | Шайба стопорная 27-001 ГОСТ 11872-66 |
Шайба стопорная 27-001 ГОСТ 11872-66 Подробнее |
|
|
| 31 | Шарикоподшипник 206 ГОСТ 8338-57 |
Шарикоподшипник 206 ГОСТ 8338-57 Подробнее |
|
|
| 32 | 700.17.01.192 |
Шестерня Подробнее |
|
|
| 33 | Шарикоподшипник 110 ГОСТ 8338-57 |
Шарикоподшипник 110 ГОСТ 8338-57 Подробнее |
|
|
| 34 | Кольцо ВЭ-80 ГОСТ 9301-59 |
Кольцо ВЭ-80 ГОСТ 9301- 59 Подробнее |
|
|
| 35 | 700.17.01.195 |
Кольцо Подробнее |
|
|
| 36 | 700.17.01.196-1 |
Шестерня Подробнее |
|
|
| 37 | 700.17.01.193 |
Втулка Подробнее |
|
|
| 38 | 700.17.01.360-2 |
Вилка а сборе Подробнее |
|
|
| 39 | 700.17.01.398 |
Прокладка Подробнее |
|
|
| 40 | 700.17.01.213 |
Валик Подробнее |
|
|
| 41 | Гайка ПМ6Х1,5-100 ГОСТ 11871-66 |
Гайка ПМ6Х1,5-100 ГОСТ 11871-66 Подробнее |
|
|
| 42 | Шайба стопорная 36-001 ГОСТ 11872-66 |
Шайба стопорная 36-001 ГОСТ 11872-66 Подробнее |
|
|
| 43 | Кольцо ВЭ-80 ГОСТ 9301-59 |
Кольцо ВЭ-80 ГОСТ 9301- 59 Подробнее |
|
|
| 44 | Шарикоподшипник 208 ГОСТ 8338-57 |
Шарикоподшипник 208 ГОСТ 8338-57 Подробнее |
|
|
| 45 | 700.17.01.201 |
Корпус подшипника Подробнее |
|
|
| 46 | 700.17.01.396 |
Жиклер Подробнее |
|
|
| 47 | Штифт цилиндрический 10Пр2Х40 ГОСТ 3128- |
Штифт цилиндрический 10Пр2Х40 ГОСТ 3128-60 Подробнее |
|
|
| 48 | 700.17.01.356 |
Труба Подробнее |
|
|
| 49 | Болт М12Х50-021 ГОСТ 7811-62 |
Болт М12Х50-021 ГОСТ 7811-62 Подробнее |
|
|
| 50 | 700.17.01.191 |
Вал Подробнее |
|
|
| 51 | 700.17.01.203-1 |
Корпус Подробнее |
|
|
| 52 | Кольцо НЭ-50 ГОСТ 9301-59 |
Кольцо НЭ-50 ГОСТ 9301-59 Подробнее |
|
|
| 53 | 700.17.01.199-1 |
Шестерня Подробнее |
|
|
| 54 | 700.17.01.194 |
Муфта Подробнее |
|
|
| 55 | 700.17.01.202 |
Муфта Подробнее |
|
|
| 56 | Болт М6Х20-021 ГОСТ 7805-62 |
Болт М6Х20-021 ГОСТ 7805-62 Подробнее |
|
|
| 57 | Проволока КО 1,2Х160 мм ГОСТ 792-67 |
Проволока КО 1,2Х160 мм ГОСТ 792-67 Подробнее |
|
|
| 57 | Проволока КО 1Х300 мм ГОСТ 792-67 |
Проволока КО 1Х300 мм ГОСТ 792-67 Подробнее |
|
|
| 58 | 700.17.01.205 |
Обойма Подробнее |
|
|
| 59 | 700.27.01.206 |
Втулка Подробнее |
|
|
| 60 | 700.17.01.209 |
Шестерня коническая Подробнее |
|
|
| 61 | 700.17.01.212 |
Прокладка Подробнее |
|
|
| 62 | 700.17.01.211 |
Шестерня коническая Подробнее |
|
|
| 63 | 700.17.01.208 |
Втулка Подробнее |
|
|
| 64 | 700.17.01.207 |
Обойма Подробнее |
|
|
| 65 | 700.17.01.414 |
Валик Подробнее |
|
|
| 66 | 700.17.01.223 |
Прокладка Подробнее |
|
|
| 67 | 700.17.01.214 |
Стакан Подробнее |
|
|
| 68 | Ганка ПМ33Х1,5-100 ГОСТ 11871-66 |
Ганка ПМ33Х1,5-100 ГОСТ 11871-66 Подробнее |
|
|
| 69 | Шайба стопорная 33-001 ГОСТ 11872-66 |
Шайба стопорная 33-001 ГОСТ 11872-66 Подробнее |
|
|
| 70 | Шарикоподшипник 107 ГОСТ 8338-57 |
Шарикоподшипник 107 ГОСТ 8338-57 Подробнее |
|
|
| 71 | 700.17.01.216 |
Втулка Подробнее |
|
|
| 72 | 700.17.01.215-1 |
Втулка Подробнее |
|
|
| 73 | 700.17.01.204 |
Заглушка Подробнее |
|
|
| 74 | 700.17.01.360-1 |
Вилка в сборе Подробнее |
|
